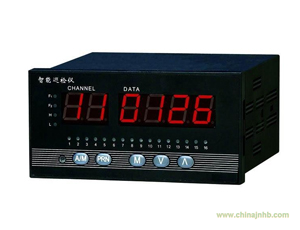

XMD系列多路巡回檢測控制儀
本系列產品適用于各種需要進行多測點巡回檢測控制系統。它可與各式熱電偶、熱電阻、霍爾變送器、電阻遠傳壓力表以及各種溫度、濕度、流量、壓力、液位等傳感器或變送器送出的信號適配，對生產過程各測量點的熱工參數進行線性、開方巡回檢測和控制。
☆本系列產品主要特點及功能：
1、 輸入通道數：8回路、16回路、32回路、48回路、64回路等。
2、通過簡單的軟、硬件設定，即可分別對各輸入通道的分度號、量程、小數點位置等功能參數、控制參數的設定進行選擇，所有整定的參數均可永久保存，且掉電不丟失數據。
3、 各輸入通道間可同時分別輸入不同的信號類型進行多路巡回測控。
4、 采用先進的全自動數字調校系統，能方便快捷地進行精度調校，無需電位器調整。從而提高了儀表的穩定性和一致性。
5、具有對各輸入通道的超量程、斷線、斷阻、斷偶指示等故障自診斷功能。
6、可選擇各輸入通道統一上、下限報警功能輸出；獨立上、下限報警功能輸出（僅對16回路以下有此功能）。
7、當儀表控制功能為統一上、下限報警控制時，可對兩個繼電器控制輸出分別進行上限、上上限、下限、下下限的輸出控制功能進行編程。各控制數值可在全量程范圍內設定。所有報警控制功能均可設置一個統一的回差控制值。
8、每一檢測通道可根據現場情況需要任意選擇打開和關閉狀態；每一檢測通道檢測時間可根據用戶需求自行設定（1~60秒）。
9、可帶隔離串行通訊接口，傳輸速率為1200bps或2400bps，可與各種帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
10、具有打印功能：采用串行通訊接口，傳輸速率為1200bps，可與各式串行24字符微型打印機配套進行定時打印、報警打印、即時打印輸出各通道的測量值和報警狀態。
11、儀表供電方式：220V AC線性電源、220V AC開關電源、24V DC開關電源。
☆ 型譜
★ 型號識別：A-BCD-EFG-H
項目
說 明
代 碼
代 碼 說 明
A
型 號
XMD-
XMD系列多路巡回檢測控制儀
B
類 型
1
設計序號
C
報 警
控 制
方 式
0
無報警功能
2
統一上、下限報警繼電器輸出
8
獨立上、下限報警繼電器輸出
D
輸 入
通 道
數 及
外 形
尺 寸
08-
8回路輸入通道
M
橫表：160×80×140 （寬×高×深）
SM
豎表：80×160×140 （寬×高×深）
F
方表：96×96×100 （寬×高×深）
DF1
方表：144×144×40 （寬×高×深）
16-
16回路輸入通道
M
橫表：160×80×120 （寬×高×深）
SM
豎表：80×160×120 （寬×高×深）
DF1
方表：144×144×40 （寬×高×深）
32-
32回路輸入通道
M
橫表：160×80×140 （寬×高×深）
DF
方表：144×144×150 （寬×高×深）
48-
48回路輸入通道
DF
方表：144×144×150 （寬×高×深）
64-
64回路輸入通道
DF
方表：144×144×150 （寬×高×深）
E
附加功能
XD
帶24V DC配電電源輸出或用戶要求的配電電壓輸出
F
通 訊
打 印
方 式
缺項為：無通訊、打印接口
P-
帶打印功能
2-
帶RS232通訊接口
4-
帶RS485通訊接口
G
供 電
方 式
缺項為220V AC線性電源供電
T
220V AC開關電源
W
24V DC供電
型號舉例：XMD-1208M-P（即：A-BCD-EFG-H）
橫式，輸入8回路通道；統一上、下限報警兩個繼電器輸出；帶打印功能。
注：1、16回路以上不具有獨立上、下限報警繼電器輸出功能。
2、若用戶需要帶24V DC配電電源輸出功能時，請在訂貨時注明第幾回路需要增加24V配電功能，（最多可
帶8回路），當該回路具有帶24V DC配電輸出功能時，該回路即無萬能分度號輸入功能，XD中X代表有幾路配電輸出。
3、打印接口和通訊接口二者僅可選一。
