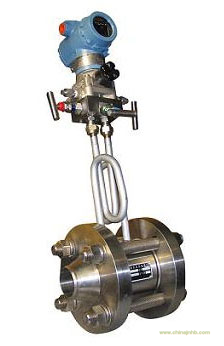

一體化孔板流量計
YF一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
型號 說 明
LG 節流裝置（孔板流量計）
代號 按其結構特征的兩大基本分類
K 孔板
P 噴嘴等
代號 公稱壓力（105Pa）
2.5 2.5
10 10
16 16
25 25
64 64
100 100
200 200
代號 口徑(mm)
15～1200 15～1200mm
代號 按其結構形式細分
H 標準孔板(環室)
Y 標準孔板(法蘭)
K 標準孔板(鉆孔)
I ISA 1932噴嘴
L 長徑噴嘴
W 文丘利噴嘴
G 經典文丘利管
S
雙重孔板
Q 圓缺孔板
Z 錐形入口孔板
R 1/4圓孔板
P 偏心孔板
