HD系列低壓智能電力電容器介紹

 概括

     HD系列低壓智能電力電容器分別以二臺（△型）或一臺（Y型）低壓電力電容器為主體，采用微電子技術、傳感器技術、網絡技術和電器制造技術等最新技術成果，完成其智能化控制，可靠實現低壓無功補償功能，具有零投切、保護、測量、信號、系統協調工作等系列功能，改變了傳統無功自動補償設備的結構模式，可靈活適用于低壓無功補償的各種場合，是低壓電力無功自動補償技術的重大突破。

產品特點

1）實現了測控技術與同步開關完美的結合，控制投切開關的運動速度，消除彈跳、提高壽命，對合閘相位角進行跟蹤修正，開關實現百萬次的投切壽命。與現有同類智能型電力電容器比較，具有高可靠、低故障、自身功耗小、長壽命等諸多優勢。

2） 合閘無涌流，實現電容器電壓過零投入、電流過零切除，同步投切完全避免開關過電壓，無過壓擊穿，無拉弧和重燃。

3） 用最恰當的方式進行補償，各項控制功能完善，具備高檔電能分析儀功能，功能齊全，性能好，還可配置多種外設，以滿足不同的客戶需求。

4） 產品測量保護功能齊全，具備電容器體內溫度、電網諧波含量、斷相、三相不平衡等特殊保護。

5） 產品可多臺積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度極高。

6） 單體電容器液晶屏顯示產品工況及電氣線路狀況，人機對話簡潔直觀。

產品選型

HD系列智能式電力電容器的產品型號如下圖，表明產品種類。

三相補償方式產品內部含有兩臺“△”型電容器，最大電容量為(20+20)kVar，兩臺電容器工作時不同時投、退；分相補償方式產品有一臺“Y”型電容器，A、B、C三相分別投退。

三相補償方式產品內部的電容器容量可相同或不同，如(20+20)、(20+10)、(10+10)、(10+5)kVar等。

額定電壓一般三相補償方式取450V、分相補償方式取250V，可靠性較高。

增強型電容器體不注入可燃性液體狀的油或蠟類的填充物，具有如下特點：

● 容量的使用衰減性小；

● 介質損小，發熱量小，容許應用環境溫度寬；

● 整體阻燃，不會產生火警；

● 沒有泄漏現象，不會污染環境，不會產生環保問題。

設計案例如下：

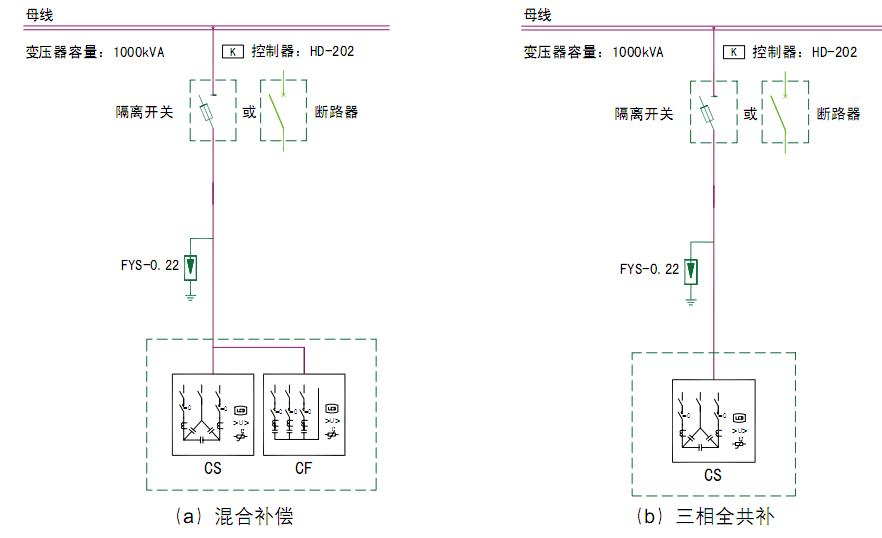

 400KVAR混合補償及三相全共補設計圖例

產品技術指標

1） 環境條件

環境溫度：-40～65℃；

相對濕度：40℃，20～90%；

海拔高度：≤4000m；

2） 電源條件

額定電壓：～220V/～380V；

電壓偏差：±30%；

電流波形：電流諧波不大于10%；

電壓波形：正弦波，總畸變率不大于5%；

工頻頻率：48.5～51.5Hz；

功率消耗：＜1W（切除電容器時)；

         ＜1W（投入兩臺電容器時)；

3）電氣安全

    電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T22582-2008《低壓電力電容器功率因數補償裝置》中相應條款要求。

4）測量誤差

電    壓：≤0.5%；

電    流：≤0.5%；

功    率：≤1%；

功率因數：±0.01；

溫    度：±1℃；

5）保護誤差

電    壓：≤0.5%；

電    流：≤0.5%；

溫    度：±1℃；

時    間：100mS；

6） 無功補償參數

無功補償誤差：≤最小電容器容量的5%；

電容器投切間隔：>30S；

無功容量：單臺≤(30+30)kVar(三相補償)、≤30kVar(分相補償)；

無控制器：≤33臺聯機工作；

有控制器：≤33臺聯機工作；

5.7 可靠性參數

控制投切準確率：100%；

投切容許次數：帶負載140萬次以上；
