防雷、接地及過電壓保護設計

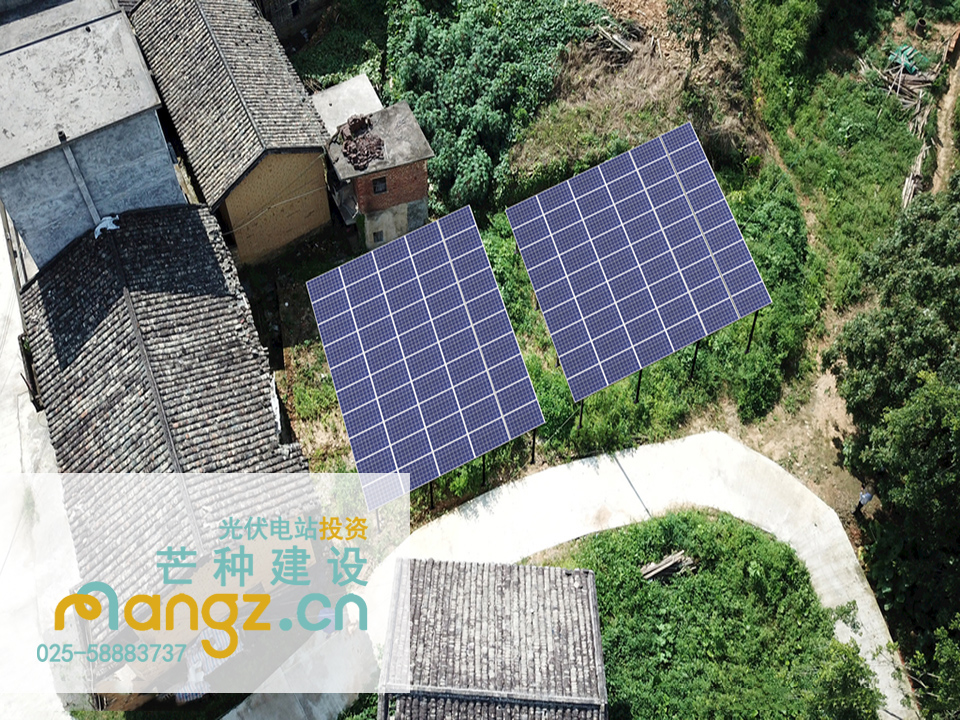

光伏并網發電系統因為太陽能光伏陣列的面積寬，而且安裝在沒有遮蓋物的室外，因此容易受到雷電引起的過高電壓影響。所以，根據安裝太陽能光伏發電系統的地區和重要性采取相應的防雷措施。

本系統防雷構成分為防直擊雷、防感應雷。

    （1）防直擊雷設計：本太陽能光伏發電系統太陽能電池板的金屬緊固件和地面角鋼可靠連接。

    （2）防感應雷設計：為防止感應雷給系統設備造成損壞，本設計以下處安裝防雷保護裝置。

     逆變器自身具有防雷保護，達到國家二級防雷標準；

     交流配電柜：為保護逆變器不受市電引入感應雷破壞，在交流配電柜內安裝防雷器，交流防雷器串接交流斷路器再接到交流輸出線上，同時防雷器接地端與PE線連接。

接地

    （1）太陽能接地系統的接地電阻小于4歐姆；

    （2）本設計中所有支架、電氣設備金屬外殼等所有金屬體均應可靠接地；

    （3）本設計中交流部分均設有專用保護接地線（與建筑的接地系統一致）。
