一、簡介

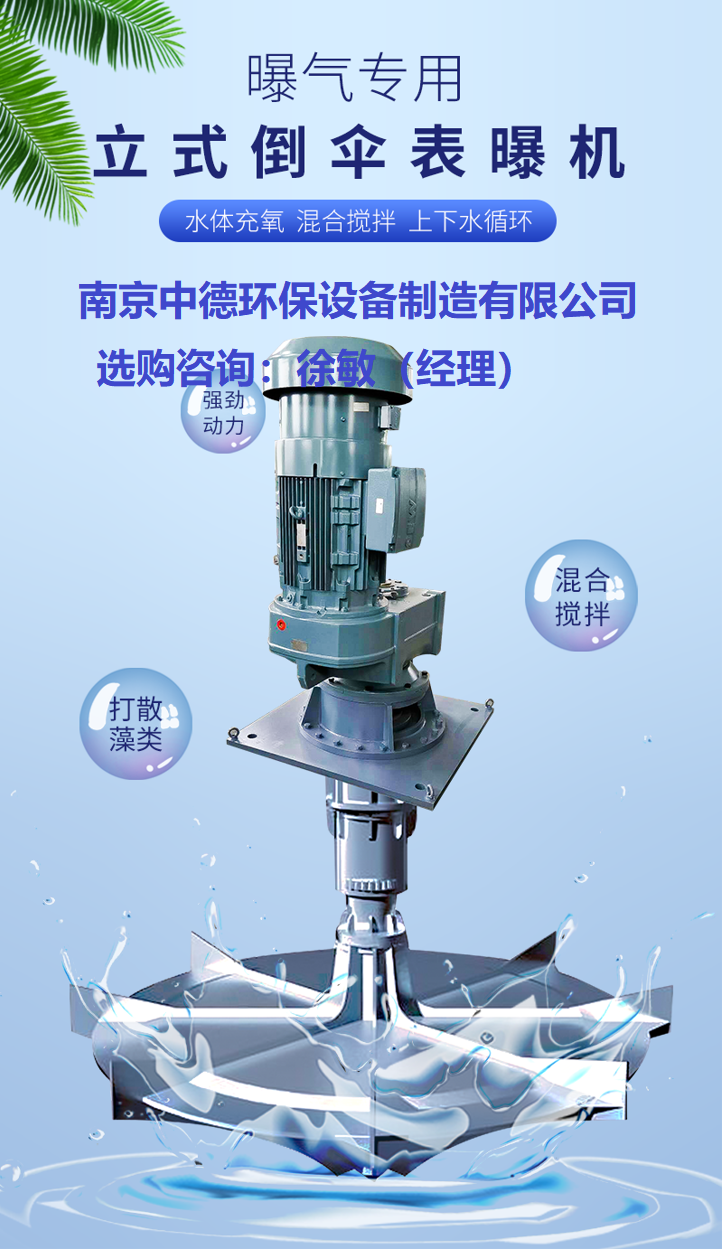

中德DS型倒傘復合葉輪表面曝氣機為垂直軸低速表面曝氣設備。
主要用于城市生活污水和工業廢水治理的卡魯塞爾氧化溝工藝。
二、工作原理
其結構采用平行立軸式減速驅動機構、可上下調節安裝底座、傳動軸、雙軸向力傳動裝置、高強度聯軸器、倒傘葉輪組成。驅動機構帶動傳動軸及葉輪旋轉，旋轉葉輪將底部污水及污泥沿葉輪倒錐螺旋狀提升，上升的污水挾帶周邊水體從葉輪邊緣甩出，形成水躍并裹進大量空氣實現充氧曝氣。并將池底層含氧少的混合液向上提升環流、更新，同時在葉輪旋轉的推動和提升作用下，推動水流在氧化溝內以>0.3m/s的水速呈螺旋形的狀態向前環流，使溝內活性污泥混合液保持懸浮狀態，達到充氧的目的。
三、產品特性
1、旋轉主軸
旋轉主軸采用高強度大直徑的45#鋼實心軸一次成型加工，確保同心度，使用壽命長。
2、傳動減速機
減速機是倒傘曝氣機的重要組成部分，我公司標配使用品牌減速機，專業制作適用倒傘曝氣機的大功率立式平行軸減速機，選型根據理論數據及實際工況經驗，并考慮到惡劣的工作環境，提高減速機的服務系數。
3、可調式安裝底座
安裝底座是設備的主要承力件，底座采用相當厚度的鋼板，與減速機連接處采用方形鋼承托，并與法蘭連接口在同平面上加工其水平度，確保減速機與主軸的同心度。安裝底座可上下調節，底座固定絲桿用高標混凝土澆灌入地平至少300mm以確保其強度。
4、雙軸向力傳動裝置
雙軸向力傳動裝置承托水下部分，使減速機不受軸向力，大大延長減速機的使用壽命。傳動裝置并且可以抵御設備運行時由于水力反作用力而產生的向上推力。
5、倒傘聯軸器
倒傘聯軸器采用高強度材料精加工而成，并且與主軸之間采用特殊方式緊密結合，確保在大扭力情況下無磨損，且采用易拆卸設計。
6、倒傘葉輪
倒傘葉輪同時考慮池內水流狀態及充氧效果。傘面及旋流葉片采用數控水刀放樣切割一次成型。
選購歡迎聯系，獲取方案及報價、咨詢：
南京中德環保設備制造有限公司
采購咨詢：025-5753 0868 徐敏（經理） 189 13960 189
