設備名稱： 推流式潛水攪拌機
1． 型號規格 ：QJB1.5/8-400/3-740
2． 主要技術參數
 型號 QJB1.5/8-400/3-740
 電機功率 51.5kW
 葉輪轉速 740rpm
 葉輪直徑 400mm
 電機保護等級 IP68
 電機絕緣等級 F
3． 用途
用于生物處理池、曝氣池或厭氧池中進行低速攪拌，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流，以使池中泥水充分混合又不致產生淤積的作用。
4．使用條件
潛水攪拌機適用于各種生活污水和工業廢水的處理過程中，在下列條件下設備可正常連續運行：
4.1高介質溫度不超過40℃；
4.2介質的PH值在5～9之間；
4.3介質密度不超過1150kg/m3；
4.4長期潛水運行，潛水深度一般不超過20m；
4..5池子容積在1000-3000m3，黏度可達到50CP；池容積在500-700m3，黏度可達1000CP。
5．技術性能
5.1 潛水攪拌機轉動平衡自如，保證無卡死，停滯，振動等現象；
5.2 潛水攪拌機出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；
5.3 潛水攪拌機采用雙機械密封結構和唇形密封組織，機械密封保證在8000小時內可靠運行而不需更換；
5.4 潛水攪拌機引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；
5.5 潛水攪拌機表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為PVC環氧樹脂，面為氯化橡膠涂料；
5.6 潛水攪拌機油室內設有密封泄漏保護裝置；
5.7 潛水攪拌機引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；
5.8 潛水攪拌機槳葉及轉子采用動平衡試驗，平衡精度為G6.3；
5.9 水下攪拌機可沿水平方向在120°范圍內旋轉，任意調整推流角度。
6．使用壽命
  潛水攪拌機在規定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

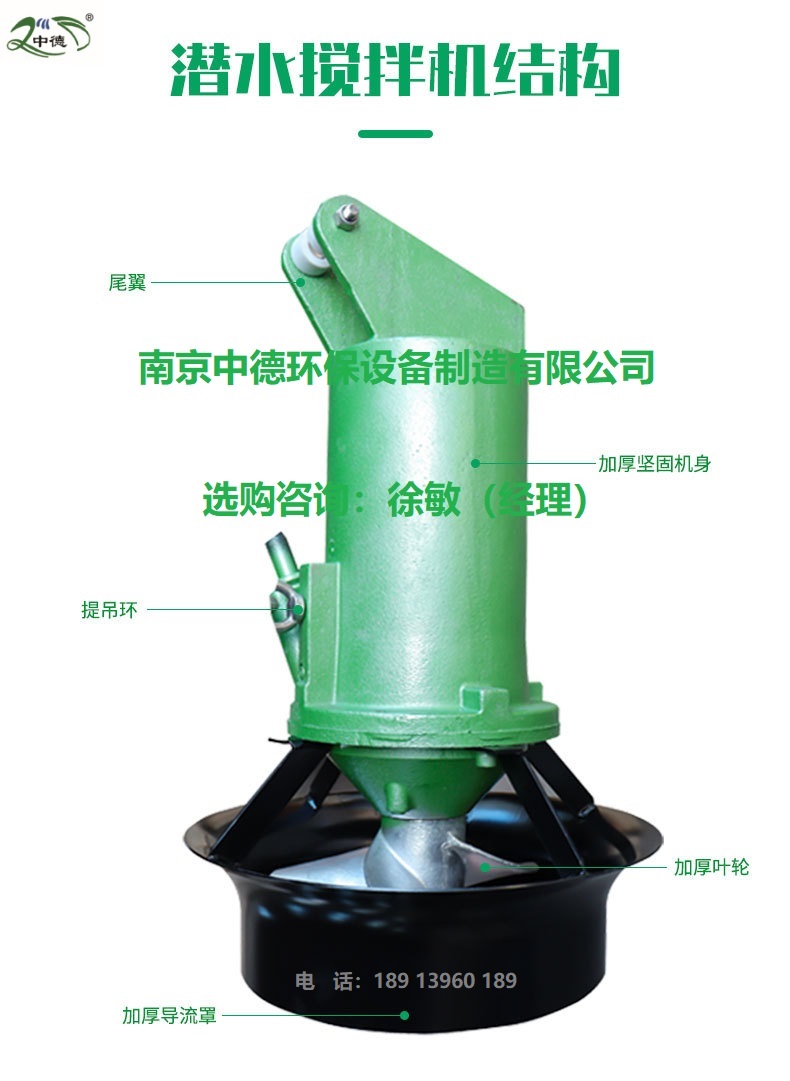

7．結構設計
7.1接線盒
接線盒與周圍液體、電機部分*密封隔離；冷卻：電機定子由周圍的液體冷卻。
7.2減速機
采用硬齒面齒輪傳動，以降低葉輪轉速。設計結構緊湊，外形美觀流暢。負載能力強；啟動瞬間主機震動小、運行平穩；噪音低；齒輪傳動比分級精細，速比大，能很好的保護電機和軸承，壽命長。
7.3葉片
葉片為雙香蕉形，用高密復合聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片邊向后彎曲，具有*自動清洗性能；采用法蘭式鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。
7.4電機
采用全淹沒式鼠籠型感應電機，潛水電機四級繞組，S1級，定子繞組絕緣等級為F級，防護等級IP68。電機可連續攪拌40℃的介質，定子繞組的平均溫升不超過85℃，每小時至少能起動12次，而不引起任何有害影響，在運行時，不會發生過載現象，保證連續及間歇運行。額定電壓為380V，三相，50Hz。電機的允許電壓波動為±10%。

7.5油室
潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。
7.6軸承
    電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；軸承均與被攪拌液體隔離，并用油脂潤滑。攪拌器軸承的運行壽命大于60000小時。
7.7軸密封
攪拌機有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。
7.8 機械密封
    每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。
7.9監測系統
定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過85℃，超溫后電機停止轉動并報警。
采用水泄漏傳感器，以探測定子室中的水。當水泄漏傳感器動作時，將使電機停止轉并報警。
7.10控制系統（用戶可自行配置）
控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留PLC接口。
8．材料
     外殼                        不銹鋼304
     葉輪                        不銹鋼304
主軸                        不銹鋼2Cr13
機械密封                    碳化鎢--碳化鎢
導桿                        碳鋼或不銹鋼ASTM304（用戶可自行選擇材質）
起吊支架                    碳鋼或不銹鋼ASTM304（用戶可自行選擇材質）
提升鏈                      碳鋼或不銹鋼ASTM304（用戶可自行選擇材質）
靜密封材料                  丁晴橡膠
緊固件                      不銹鋼ASTM304
軸承                        NSK
潛水電機                    南京特種電機廠
9．配套范圍
裝配完整的水下推進器：
※ 潛水電機
※ 全套提升裝置、導桿、支架、起吊鏈等
※ 10米潛水電纜、接線盒
※ 所有連接附件、地腳螺栓
※ 控制箱（用戶可自行配置）
10.制造標準
    中華人民共和國城鎮建設行業標準 潛水攪拌機標準號：CJ/T109-2000
