益通全自動皮帶液壓糾偏器，鹽城皮帶運輸機液壓調偏器，山東XYTP無源液壓調偏裝置廠

大豐益通公司位于擁有予“中國麋鹿之鄉”稱號，建有a景區的江蘇大豐a麋鹿自然保護區的大豐，公司將以“日事日畢、日清日高”為工作作風，奉行“質量a、用戶之上”的企業精神，不斷超越自我，爭創同行a。公司生產的全自動液壓調偏裝置（值得信賴的江蘇益通皮帶運輸機液壓調偏器，江蘇皮帶運輸機液壓調偏器，益通皮帶運輸機液壓調偏器，XYTP無源液壓調偏裝置廠）不需電源、自動調整、結構簡單、性能可靠、安裝方便。

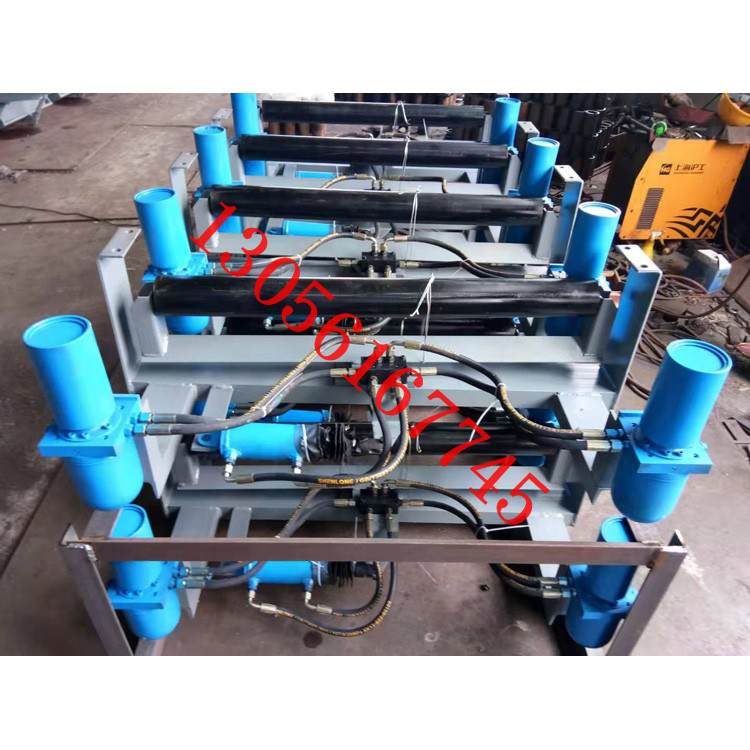

   益通全自動皮帶液壓糾偏器構成及原理：全自動液壓調偏裝置是由檢驅輪、油、泵、油缸、液壓閥體住件、機架構成。當皮帶偏中運行時，皮帶與檢驅輪接觸，檢驅輪帶動油泵打壓，通過閥體集成回路才程序控制，使油缸活塞桿伸縮，以帶動調心托滾架按預定方向偏轉，此時，調心托滾的線運動方向與皮帶的運動方向形成夾角，其間產生的摩擦力驅使皮帶居中運行，從而達到自動隨機修正皮帶偏跑的目的。

本公司: （益通全自動皮帶液壓糾偏器，值得信賴的江蘇益通皮帶運輸機液壓調偏器，江蘇皮帶運輸機液壓調偏器，益通皮帶運輸機液壓調偏器，XYTP無源液壓調偏裝置廠） DYTP1000-/110電液推桿，DYTP1000電液推桿，DYTP平行電液推桿，DYTP型整體平行擺動式電動電液推桿，DYTZ直式電液推桿，DYTF分離式電液推桿，電液動平板閘門，電液動腭式閘門，全自動液壓調偏裝置，全自動液壓調器，YYTP全自動液壓調整裝置，山西全自動液壓調偏裝置，貴州全自動液壓調偏裝置，托輥及其配件

益通全自動皮帶液壓糾偏器結構原理 ：在機架l上一組調心托輥2的兩側相同高度設置兩只垂直安裝的檢驅輪3，檢驅輪3轉軸與油泵4動力輸入軸相連，用兩個固定支架5分別把左右兩側的檢驅輪3與油 泵4固定在兩側機架l上，調心托輥2與左側固定支架5之間設置復合油缸6，復合油缸6的尾部與固定支架鉸接，復合油缸6的活塞桿與調心托輥2的托輥架轉動部分左側鉸接，用油管把油泵4的油口與復合油缸6尾部的油口接通。如圖皮帶7運行方向為前方時，當皮帶 7向左跑偏，觸動左側檢驅輪3，左側油泵迅速輸出壓力油，通過復合油缸6的油路集成塊進入油缸的無桿腔，推動活塞和活塞桿，有桿腔的液壓油經油路集成塊回復合油缸的油箱中，活塞桿迅速伸出，推動調心托輥2順時針轉動(即調心托輥左側向前偏轉)，驅使皮帶7向右跑而居中；當皮帶7向右跑偏，觸動右側檢驅輪3，右側油泵輸出壓力油，通過復合油缸6的油路集成塊進入油缸的有桿腔，推動活塞使活塞桿回縮，無桿腔的液壓油經過油路集成塊回到復合油缸6的油箱中，活塞桿迅速縮回，拉動調心托輥2逆時針轉動(即調心托輥左側向后偏轉)，驅使皮帶7向左跑而居中。

安裝間隔及配套數量

一般每組間隔12m左右，可根據輸送機的上托輥組數，約每10組裝一臺糾偏裝置。所需總臺數可根據輸送帶總長和調心托輥間隔計算（相除）。

自動糾偏裝置的維護與保養

一、 安裝調試完畢后，所有緊固螺栓要每周檢查一次，防止松動變位。

二、 每周應將傳動部分的灰塵進行一次清除。

三、 每當設備檢修時，應對自動糾偏裝置進行除銹，并涂刷面漆。

四、 使用過程中要經常檢查，如發現有損壞部件，要及時更換。

訂貨注意要點

本產品主要參數及裝機尺寸，是根據國家?guī)捷斔蜋C（DTⅡ型及TD75型）標準設計制造。有關各種非本標準機型需配套訂貨，請?zhí)峁﹨?shù)及安裝尺寸。 本公司提供現場測繪服務，避免造成錯誤和損失。

益通全自動皮帶液壓糾偏器，省錢省事的好助手！
