pH/pCO2監測控制系統由DAQ-M控制主機、pH監測儀、CO2控制閥及CapCTRL控制軟件等組成，用于監測和調節水中pH值、溶解CO2或溫度，最多可對4個不同水體（如呼吸室等）的pH值及溶解CO2濃度進行監測控制，廣泛應用于海水酸化、水體化學、水生生物高碳酸效應、水環境控制（如水生生物呼吸或行為測量中的水環境控制）等。CO2控制閥控制CO2氣瓶內CO2的注入（水體中），水體溶解CO2（CO2分壓）通過pH計間接測量，通過CapCTRL控制軟件調控CO2控制閥的開啟，進而調控水體pH/pCO2（參見下圖）。pCO2與pH值的關系可通過注入不同濃度CO2標準氣體加以校準。

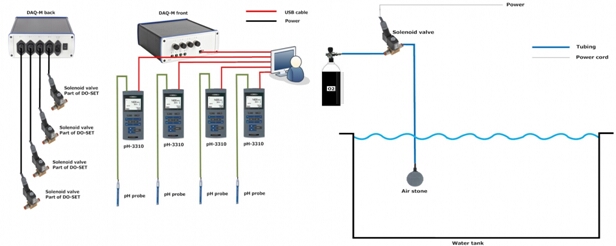

上左圖：DAQ-M主機與計算機相聯，同時與4個控制閥門相聯以控制閥門的開啟，計算機與4個pH計相聯以監測4個不同水體的pH/pCO2（pH計探頭在水體中）

上右圖：與DAQ-M相聯的CO2控制閥門一端與CO2氣瓶相聯，另一端與氣石相聯，氣石在水體中

系統組成：

1.DAQ-M主機 可根據實驗需要選擇調控1-4個不同水體的pH/pCO2

2.PH計：測量水體PH，從而間接確定PCO2的濃度，每一個水體配備一個PH監測儀及探頭

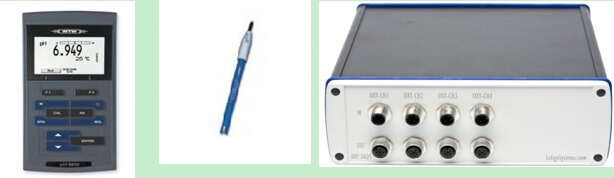

PH讀表及探頭                          DAQ-M

3.CO2控制閥門及氣石：用于控制CO2的注入，其中CO2氣瓶自行配置

4.溫度控制單元（選配）：包括水泵、不銹鋼散熱圈及管路

5.CapCTRL軟件：用于在線監測水體pH/pCO2值并可以圖表形式顯示，控制和設置pH/pCO2水平

6.用戶手冊

作用原理：

1、CO2經過氣石加入到水體中，改變水體中的酸度，水體中的PH值由WTW 3310 PH監測儀測定，監測信號直接傳入軟件。

2、CO2不是無限制的通入，而是通過軟件控制閥門的開啟與關閉，從而實現CO2的定量通入，防止CO2通入量過多。

技術指標：

1.4通道繼電控制，100-240VAC（50-60Hz），最多可以對4個不同水體（呼吸室或氣體水體容器）的pH/pCO2進行監測控制

2.8個輸入通道，0-10V，14比特分辨率，信噪62dB

3.USB2.0端口（與計算機連接）

4.pH監測儀內置時控數采，防水級別IP67，背光LCD顯示屏，重量約400g

5.pH電極：內置溫度傳感器，可選配適于淡水或適于海水的電極，操作溫度0～60攝氏度，電極長度（海水）170mm
