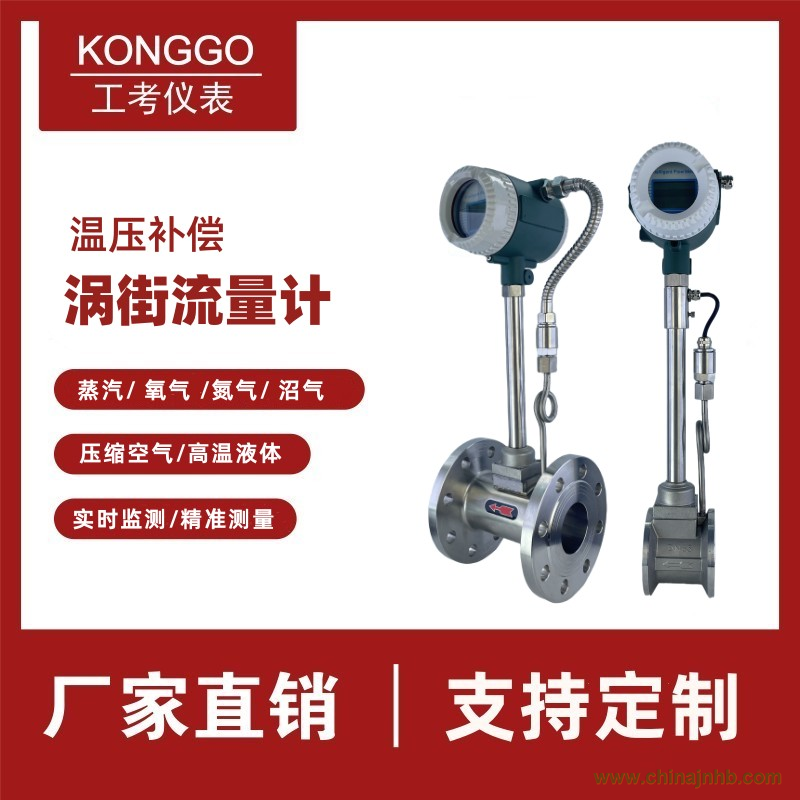

工考GFM83系列渦街流量計應用
1.蒸汽、氣體和液體均能測量;
2.壓力損失小;
3.測量體積流量時不需補償;
4.在一定的雷諾數范圍內,流量特性不受流體壓力、溫度、粘度、密度、成分的影響,僅是與旋 渦發生體的形狀和尺寸有關;
5.結構簡單牢固,無可動部件,可靠性高;
6.安裝簡單,使用維護方便;
7.檢測元件不與介質接觸,性能穩定,壽命長;
8.輸出與流量成正比的脈沖信號,無零點漂移,精度高,方便與計算機聯網;
9.測量范圍寬,量程比可達1:10(1:20) 號電路采用單片機技術進行數據處理,將CPU單元、儲存單元、顯示單元、通訊單元和其他功能模塊封裝在放大電路內,具有RS485通訊功能,有著非常穩定的零點和精度,口徑從DN25~DN300,廣泛應用于測量過熱蒸汽,飽和蒸汽,壓縮空氣和一般氣體及液體的體積流量和質量。
技術特性
1.測量流體:飽和蒸汽、過熱蒸汽、壓縮空氣等一般氣體、液體;
2.精度:液體1.0級,氣體1.5級;
3.重復性 :液體0.33%,氣體0.5%;
4.測量范圍:氣體7m/s~40m/s;液體:0.7m/s~7m/s;
5.額定壓力:1.6MPa、2.5MPa、4.0MPa;
6.流體溫度:-40℃~250℃(普通型),100℃~350℃(高溫型);
7.表體材質:304不銹鋼;
8.工作電源:24VDC(或12VDC),鋰電池;
9.輸出信號:脈沖信號(低電平≤1V,高電平≥4V);4mA~20mA,或RS485;
10.防護等級:IP65;
11.電氣接口:M20×1.5;
12.防爆型式:普通非防爆型,隔爆型(可選);
13.環境溫度:-35℃~60℃(無LCD);-5℃~60℃(帶LCD)
14.相對濕度:5~95%
