概述

GPM-CF型磁性浮子液位計（也可稱為磁翻板液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時 翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。

應用

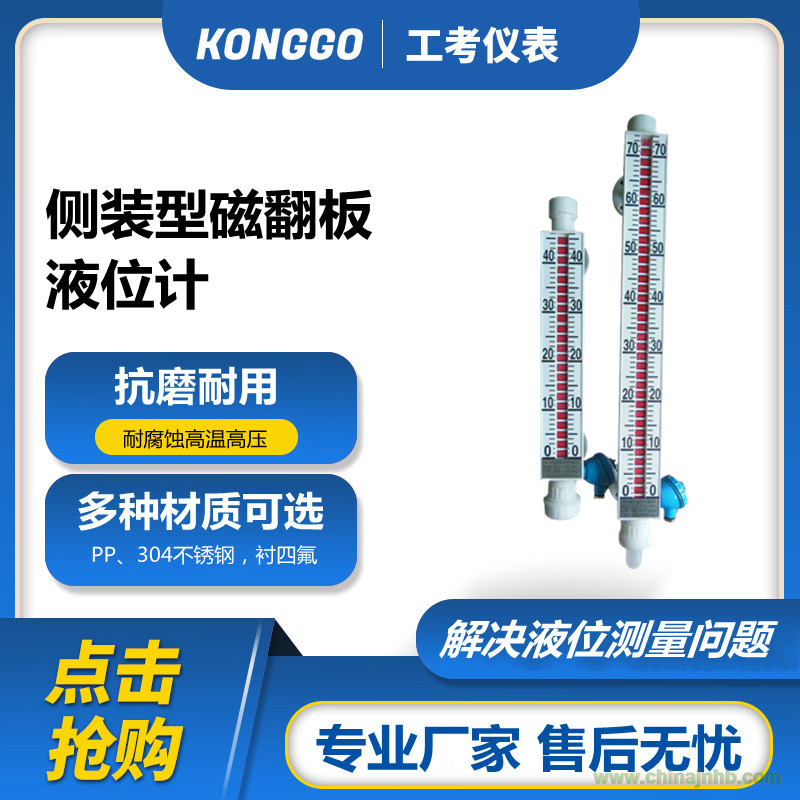

GPM-CF01型防腐型磁翻板液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。

特點

    高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)

    各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量

    現場指示、信號遠傳(4~20mA或HART)、一機多能

    顯示器以紅色指示液位，直觀、醒目

    測量范圍大、全過程測量無盲區

    顯示器與被測介質完全隔離，安全、可靠

技術性能

    測量范圍：300～12500mm

    精確度：指示±10mm

    測量原理：浮力原理、磁耦合傳感技術

    測量介質：各種液體及腐蝕、易燃易爆液體介質

    輸出形式：現場顯示、報警、變送器輸出

    工作壓力：≤6.3Mpa

    介質溫度：≤450℃

    介質密度：≥0.45g/cm3

    介質粘度：≤0.15pa·s

    防爆等級：Exd Ⅱ BT6.ExiacT6

    防護等級：IP66

    材質：各種牌號不銹鋼、PVC、四氟等

    連接方式：法蘭DN20、DN25（松套）

    安裝方式：側裝、頂裝
