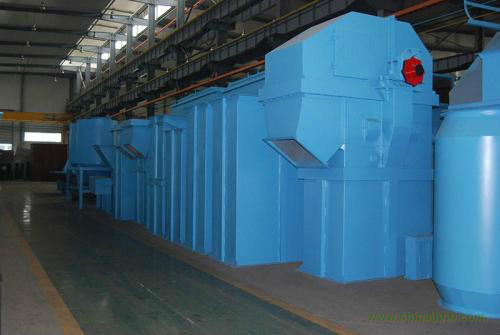

NE板鏈斗式提升機概述：

板鏈斗式提升機是一種被普遍采用的垂直輸送設備，用于垂直輸送粉料、粒狀和塊狀物料，也可輸送磨琢性大的物料，如水泥、沙、土煤、陶粒砂等，物料溫度一般在250℃以下，提升高度可達40m。

NE板鏈斗式提升機主要特點：
1、輸送能力大。該系列斗式提升機是國內同類提升機中相近結構尺寸輸送量   大的提升機，提升量為50m3/h～500m3/h。
2、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。
3、驅動功率小。采取流入式喂料、誘導式卸料，大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30％。
4、提升高度高。采用板鏈式高強度鏈條，在額定輸送量下提升高度可達60米。
5、操作、維修方便，易損件少。
6、本斗式提升機結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，鋼性好且外觀漂亮。綜合成本低，密封性能好，節能環保且維護少。

NE系列斗式提升機的主要結構：
1、運行部件：由料斗和套筒滾子鏈組成；

2、驅動裝置（左、右裝配）：由驅動平臺、驅動組合（減速器、電機、液力耦合裝置）、傳動鏈組成；3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器；

4、中部機殼：標準節（2m）和非標節（1～1.5m），包括帶檢視門的中間節；

5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。

NE斗式提升機安裝步驟：

安裝是NE斗式提升機的一個重要環節，安裝要按照步驟進行，以保障斗式提升機的正常運轉。

1、NE型板鏈式斗式提升機尾輪機體底支承面，   保證坐落在基礎水平面上，并用框式水平儀把法蘭上口找平。

2、料斗聯接在牽引鏈條上的位置應正確，用螺栓將料斗和牽引鏈條龜板聯接緊固。

3、板鏈斗式提升機軌道節應安裝在提升機中偏下部。

4、拉緊裝置將尾部鏈輪組提升到   高位置，安裝提升鏈條，調整拉緊裝置使牽引鏈條具有均勻的、正常運行所   的張緊力。

5、板鏈斗式提升機上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。

6、中間機殼的法蘭連接處，不得有顯著的錯位，法蘭間可墊入石棉繩或粗帆布以保證密封。

7、板鏈斗式提升機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1米長度上不允許超過1毫米，總高度累積偏差不允許超過8毫米。

8、減速機低速軸的軸線與提升機驅動軸線應平行，   大軸線夾角不得大于40度，大小鏈輪應在同一平面上。

9、板鏈斗式提升機中部應有防止偏移裝置，支承點間距不大于8米，   上面支承應盡量靠近頭部。露天安裝提升機NE30/NE50板鏈式斗式提升機的11個安裝步驟應有拉緊鋼繩拉緊。

10、板鏈斗式提升機安裝完畢后，各傳動部位及減速機應加油，拆下棘輪罩、棘齒或拆下三角帶，試電機正反轉，電機轉向合適后，調整出料調節板，以運轉時不刮料斗為宜。

11、試運轉前檢查提升機內是否有雜物，如有要及時   ，提升機整體檢查一次后再試運轉；試運轉時調整拉緊裝置，試運轉4小時后調整一次拉緊裝置并緊固料斗螺栓，試運行72小時后將螺母與螺栓焊死。設備運轉一個月后再檢查一次拉緊裝置。
