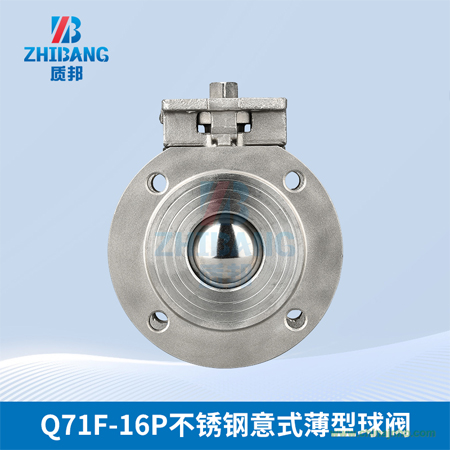

本產品參照意式產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈 性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有耐靜電結構。設置了90°開 關帶孔定位片，根據需要可以加鎖，防止誤操作。
性能規范
一體式結構設計(DN125以上為分體結構)
全通徑流量
產品規格 DN15-DN250
結構長度 Q/SYF012-96
法蘭標準 GB/T9113
閥門檢測和試驗 API598
傳動方式 手柄或蝸輪
材料列表
部件名稱 材質
閥體 WCB CF8M
閥蓋 WCB CF8M
閥座 PTFE
球 SS304 SS316
密封圏 PTFE
桿密封 PTFE
閥桿 SS316
耐靜電裝置 SS304
閥桿填料 PTFE
填料壓蓋 SS202
彈性墊圈 SS202
手柄 SS202
螺母 SS202
外形尺寸
DN 1.6Mpa
d L d D1 D2 f W H Z-M
15 15 35 95 65 46 2 120 60 4-φ12
20 20 38 105 76 56 2 120 65 4-φ12
25 25 42 115 85 65 2 140 70 4-M12
32 32 52 135 100 75 2 170 90 4-M16
40 38 62 145 110 85 2 200 95 4-M16
50 45.5 72 160 125 100 2 240 128 4-M16
65 58 96 180 145 120 2 280 135 4-M16
80 73 118 195 160 135 3 320 145 8-M16
100 93 138 215 180 155 3 400 160 8-M16
125 120 200 245 210 185 3 580 177 8-M16
150 145 225 280 240 210 3 700 237 8-M20
200 198 275 335 295 265 3 700 280 12-M20
續表
DN 2.5Mpa
d L d D1 D2 f W H Z-M
15 15 35 95 65 46 2 120 65 4-φ12
20 20 38 105 75 56 2 120 71 4-φ12
25 25 42 115 85 65 2 140 76 4-M12
32 32 52 135 100 75 3 170 98 4-M16
40 38 62 145 110 85 3 200 105 4-M16
50 45.5 72 160 125 100 3 240 128 4-M16
65 58 96 180 145 120 3 280 145 8-M16
80 73 118 195 160 135 3 320 170 8-M16
100 93 138 230 190 160 3 400 185 8-M16
125 120 200 270 220 188 3 450 205 8-M16
150 145 225 300 250 210 3 500 225 8-M20
200 198 275 360 310 278 3 600 240 12-M20
