一、產品概況：

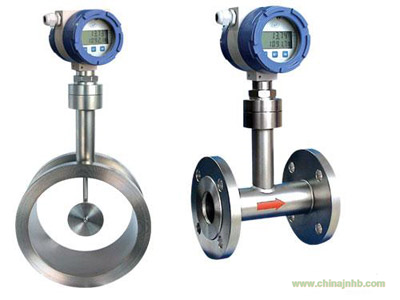

數顯靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其最優秀的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，它既具有傳統靶式、孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，SBL數顯靶式流量計具有極為廣闊的適用性。
二、靶式流量計的產品特點：
1、耐高溫高壓，大口徑管道，性能可靠
2、智能化結構設計，具有參數設定標校及故障提示功能
3、六位液晶顯示，可顯示瞬時流量，累積流量
4、具有上下限報警以及脈沖輸出功能
5、指示表頭可以軸向360°旋轉
6、具有溫度補償和軟件修正功能
三、主要技術參數：
|
測量范圍
|
0-400t／h
|
|
精度等級
|
0.5％FS 1.0％FS 2.0％FS
|
|
輸出信號
|
4～20mA 二線制輸出與流量成線性關系 、NB-IoT
|
|
供電電壓
|
12～36VDC
|
|
公稱壓力
|
1.6 2.5 4.0 6.4MPa
|
|
環境溫度
|
－30℃～60℃(特殊：-40℃～80℃）
|
|
介質溫度
|
普通型≤100℃（無散熱片）高溫型≤400℃（帶散熱片）
|
|
接液材質
|
測量室為碳鋼或1Cr18i9Ti；其余為1Cr18Ni9Ti
|
|
外殼材質
|
鑄鋁
|
|
法蘭標準
|
DIN2501 特殊型由用戶選擇
|
|
電纜接口
|
M20*1.5（內螺紋）
|
|
防護等級
|
IP65
|
|
負載特性
|
最大負載電阻＝50*（電源電壓－12）=600Ω@24V
|
|
報警輸出
|
集電極開路形式，最大輸入電流100mA，最大開關電壓30VDC，帶有偏差帶控制
|
|
脈沖輸出
|
最小脈寬50ms，可雙路輸出
|
|
最大累積
|
流量顯示值50000單位，自動復位
|
|
阻尼時間
|
1～100秒任意可調
|
