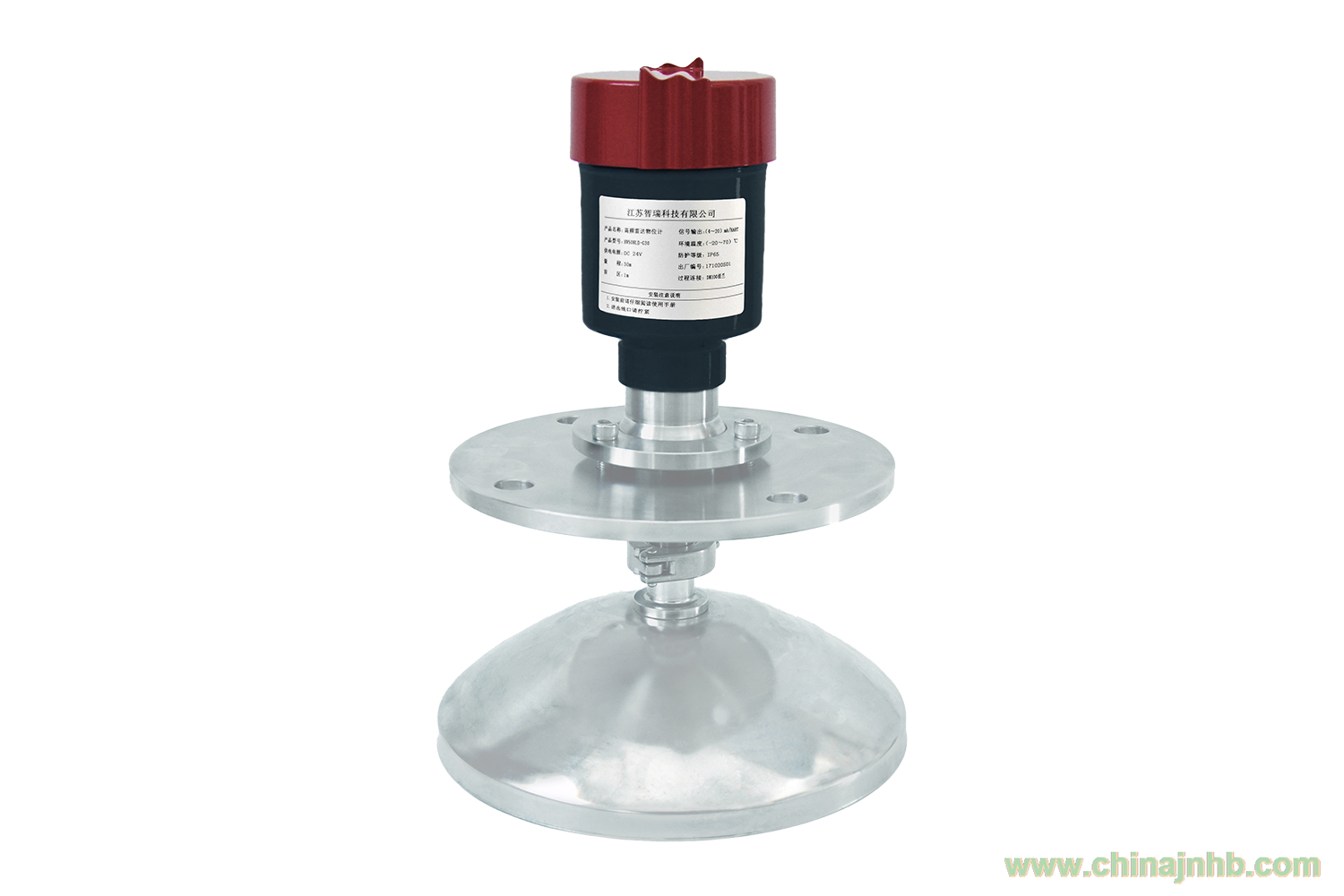

一、產品概況
高頻雷達式物位測量儀表，測量最大距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
二、產品特點
1、天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
2、幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
3、嚴重粉塵環境對物位計工作影響不大。
4、根據現場使用環境，可實現動態零點自動整定技術，高信噪比，即使在波動的情況下也能獲得更優的性能
5、波長更短，對在傾斜的固體表面有更好的反射。
6、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
7、測量盲區更小，對于小罐測量也會取得良好的效果。
8、高頻率，是測量固體、液體以及低介電常數介質的最佳選擇。
三、技術參數
|
構造
|
整個測量系統由傳感器（即天線）和信號轉換器組成，只有一體型結構
|
|
測量原理
|
K波段26GHz脈沖原理
|
|
可測介質
|
固體、液體
|
|
基本測量值
|
發射波和反射波的時間差
|
|
附加測量值
|
物位、距離、體積、重量及明渠流量
|
|
盲區
|
天線末端0.3m以內
|
|
最大量程
|
棒式---------20m（液體型）
小喇叭口型---30m（液體型）
長喇叭口型---70m（固體型）
|
拋物面型-----70m（固體型）
長喇叭口型---30m（固體型）
衛生型-------20m（液體型）
|
|
最大量程取決于天線的類型和尺寸，以及被測介質的相對介質常數及安裝條件等,具體請咨詢制造商
|
|
被測介質的相對介電常數（εr）
|
≥ 1.5
|
|
精度
|
見精度示意圖（精度指標的參比條件遵照JJG971-2002標準，見下頁表）
|
|
波束角
|
見精度示意圖（取決于天線尺寸）
|
|
重復性
|
±1mm
|
|
防爆等級
|
Exia II CT6；Exd II BT4；
|
|
防護等級
|
IP67
|
|
阻尼時間
|
默認1s（可調整）
|
|
最大物位變化
|
10 m ? min
|
|
顯示
|
液晶顯示（中文，英語，德語），帶4個按鍵
|
|
顯示工作溫度
|
-20℃...+70℃（超過此溫度范圍時，液晶顯示可能會損壞）
|
|
顯示分辨率
|
1mm
|
|
運輸及儲存溫度
|
-40℃...100℃
|
|
環境溫度及濕度
|
-40℃...+80℃（根據工業產品元器件溫度標準）
|
|
相對濕度
|
<95%
|
|
過程溫度及壓力
（過程連接處）
|
棒式：-40℃...200℃；-0.1...2.5Mpa
小喇叭口型：-40℃...250℃；-0.1...4.0Mpa
長喇叭口型：-40℃...250℃；-0.1...4.0Mpa
拋物面型：-40℃...250℃；-0.1...4.0Mpa
長喇叭口型：-40℃...250℃；-0.1...4.0Mpa
衛生型：-40℃...200℃；一個標準大氣壓
|
|
具體取決于過程連接處同時存在的溫度及壓力等級
|
|
熱沖擊耐受
|
＜40℃/s
|
|
耐振
|
機械震動l0m/s2 , (10～150)Hz
|
過程連接
|
過程連接尺寸
|
過程連接開孔尺寸需大于天線下端直徑的尺寸
如果過程連接小于天線的尺寸，可以：
- 將天線從儀表上拆下后，從容器內部安裝
- 將儀表安裝在單獨平板上以適應更大的過程連接
|
|
螺紋連接
|
Gl?A l?NPT
|
|
法蘭連接
|
DN50-DN250，PN16/PN40或咨詢制造商
|
電氣連接
|
供電電壓
|
二線制：標準型：（16...26）V DC
本安型：（21.6...26.4）V DC
功耗：max 22. 5mA / 1W
允許紋波：<100Hz---------Uss<lV
（100...100K)Hz------Uss<l0mV
|
|
四線制：本安+隔爆：（22.8...26.4）V DC / （198...242）V AC
功耗：max 1VA / 1W
|
|
電氣接口
|
1個M20*1.5或?NPT電纜密封頭
1個盲堵
|
|
標配材質：塑料 可選材質：不銹鋼304
|
|
電纜規格
|
（0.5…1.5 ）mm2
|
輸出參數
|
輸出信號
|
4...20mA；HART（兩線/四線）；RS485；Modbus；
|
|
電流分辨率
|
± 3uA
|
|
通訊協議
|
HART；I2C；
|
|
溫度漂移
|
10ppm /℃
|
|
故障信號
|
電流輸出不變（默認） ；22 mA ；20.5mA；3.9 mA ；
|
精度指標的參比條件遵照JJG971-2002標準
|
溫度
|
+20℃±5℃
|
|
壓力
|
1個標準大氣壓
|
|
相對濕度
|
60%±15%
|
|
被測目標體
|
擺放在消音暗室的金屬圓盤
|
儀表材質
|
儀表外殼
|
鋁
|
|
外殼視窗
|
鋼化玻璃
|
|
天線
|
不銹鋼316L
|
|
過程連接
|
不銹鋼316L
|
|
O型圈
|
氟硅膠
|
|
散熱片
|
鋁；不銹鋼316L；
|
儀表重量（具體取決于過程連接和外殼）
|
型號
|
棒式
|
小喇叭口型
|
長喇叭口型
|
拋物面型
|
長喇叭口型
|
衛生型
|
|
重量
|
1KG
|
2KG
|
6KG
|
7KG
|
2KG
|
3KG
|
