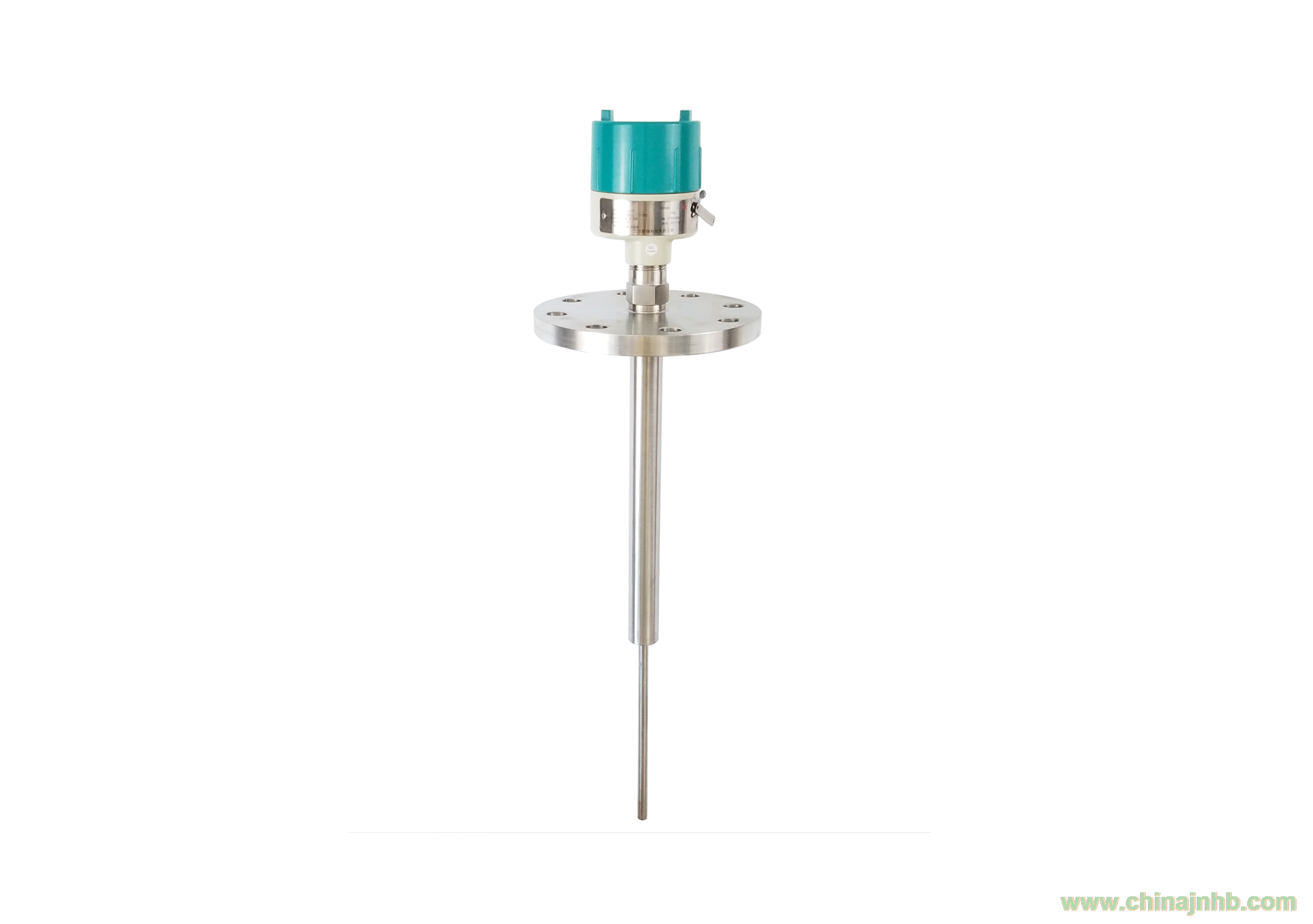

一、工作原理

射頻導納料位計是基于射頻電容技術，將微電信號施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關量信號輸出。其獨特的抗粘附電路只對物位改變引起的電容量的變化產生反應，從而消除了由于物料堆積、掛料等產生的虛假信號。

二、技術參數

1.供電電源：220VAC 50Hz或24VDC；

2.開關量觸點：2組SPDT，5A  220VAC；

3.材質：感應探頭：SUS304、SUS316  絕緣護套：PP或Teflon；

4.靈敏度：0.5pf~750pf；

5.工作溫度：-10~80℃或-30~500℃；

6.連接方式：螺紋或法蘭式連接。

7.延時時間：0~30s可調；

三、產品選型

注：探頭長度可由用戶任意選擇

四、安裝方法

1.當探頭水平安裝時，應與水平面向下成20o夾角以減少落料沖擊并增加感應靈敏度；

2.探頭穿過容器壁安裝時，保護套（絕緣部分）應比容器壁上的積料厚度長出50mm；

3.為避免室外環境下雨水滲入接線盒，水平安裝時電纜入線口須垂直向下，并做好防護。

4.安裝時應充分考慮被測介質不從料倉中心入料時所堆積形成的傾斜角；

5.確認電源電壓與所選用產品的電壓相同，根據端子臺上的標識參照接線圖對應連接好各電纜，接好后，再將接線盒蓋鎖緊；

6.控制線路負載不能超負載使用，應小于繼電器容量使用。

注：不要在探頭與容器壁的螺紋連接處使用任何潤滑劑，如果需要，可使用Teflon膠布進行密封，此時，安裝者應用萬用表對線路進行檢查，并確保容器壁與探頭間的電阻小于1歐姆！

五、調試操作

在探頭沒有接觸到物料時調節，注意安全。

1.將細調、粗調逆時針調到底。

2.粗調C先順時針調到燈亮“紅”色，再逆時針調到燈剛好“由綠變紅”。

3.粗調C不動，細調F順時針調到燈剛好“由紅變綠”即可。請勿粗暴大力調整面板上的旋鈕，以免損壞儀器；

4.H（高）位、L（低）位報警：

a.H（高）位報警：當探頭檢測到料倉內有物料時，就會發生高位報警，COM/NO閉合，COM/NC斷開；

b.L（低）位報警：當探頭檢測到料倉內沒有物料時，就會發生低位報警，COM/NO斷開，COM/NC閉合；其高、低位報警可由面板中的跳線設置；

5.延時設定：

使用延時設定可以避免因料倉內物料的攪拌而引起繼電器的“抖動”，延時最大時限是30秒（盡可能使用較小的延時）；

六、注意事項

1.保證接線盒的密閉；

2.定期檢查各部件的連接是否牢固；

3.桿長大于500mm，盡量采用頂裝方式，防止彎曲產生故障；

4.GND為接地線。
