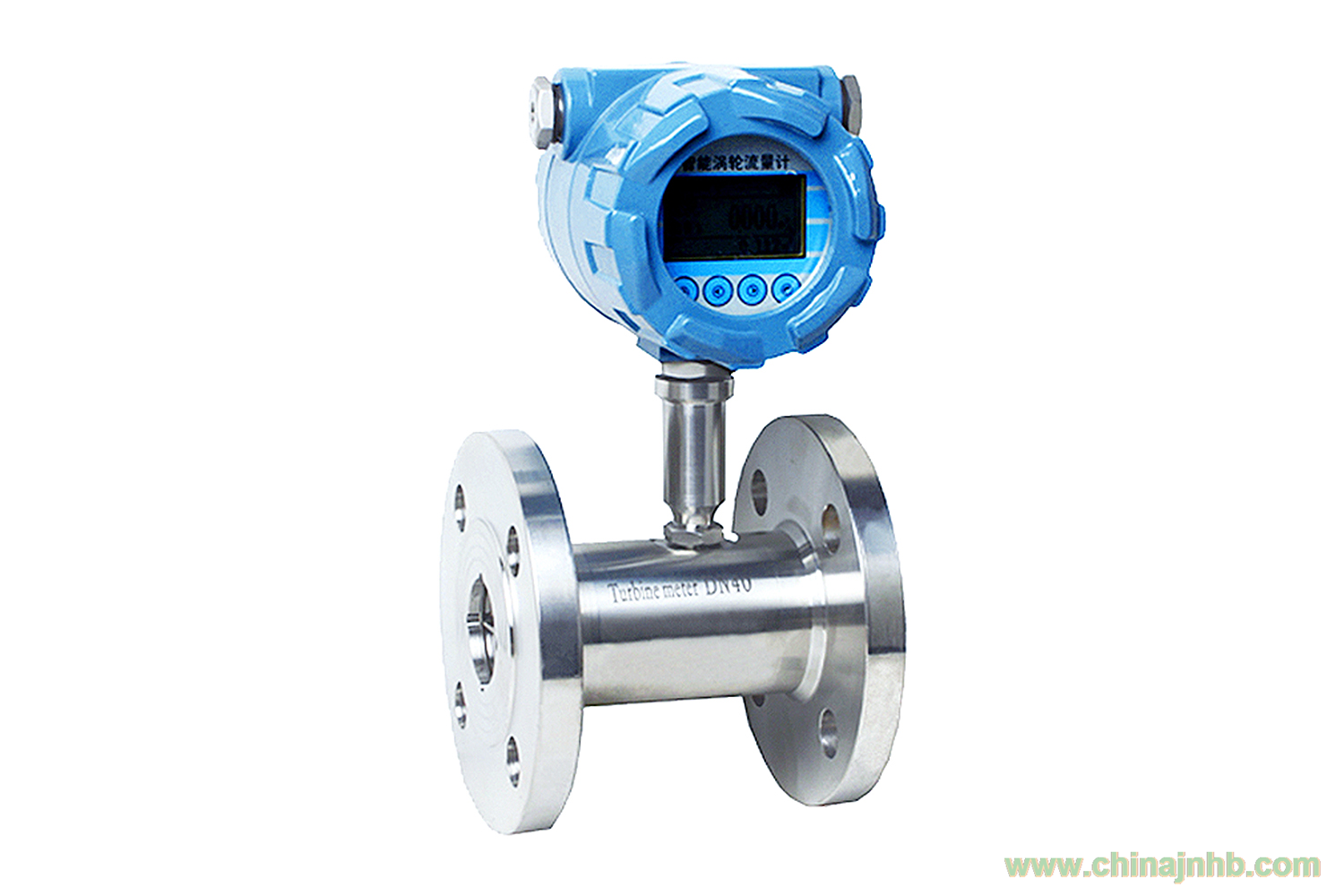

一、產品概況
渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。
二、產品特點
1、高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3~4kHz），信號分辨力強；
5、范圍度寬，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、基本參數
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40采用螺紋連接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
|
|
精度等級
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
儀表材質
|
304不銹鋼、316（L）不銹鋼等
|
|
被測介質溫度（℃）
|
-20～＋120℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
|
|
輸出信號
|
4-20mADC電流信號（HVZR-LWGY-□C型）
|
|
供電電源
|
HVZR-LWGY-□B型：自帶鋰電池供電（可連續使用3年）；HVZR-LWGY-□C型：+24VDC
|
|
信號傳輸線
|
2×0.3（二線制）、NB-IoT
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
內螺紋M20×1.5（HVZR-LWGY-□C型）
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
四、測量范圍及工作壓力
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）
（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
五、儀表選型
|
規格代碼
|
說明
|
|
型號HVZR-LWGY
|
|
渦輪流量計
|
|
類型
|
A
|
|
不帶現場顯示，輸出4-20mA標準電流信號
|
|
B
|
|
雙排液晶顯示，現場同時顯示瞬時流量和累積流量， 鋰電池供電
|
|
C
|
|
雙排液晶表頭，現場同時顯示瞬時和累積流量， 24伏供電，輸出4-20MA標準電流信號
|
|
公稱通徑
|
□
|
|
如：80代表DN80mm
|
|
測量介質
|
Q
|
|
氣體
|
|
Y
|
|
液體
|
|
壓力等級
|
P
|
|
1.0Mpa
|
|
H
|
|
1.6Mpa
|
|
A
|
|
2.5Mpa
|
|
B
|
|
6.4Mpa
|
|
C
|
|
25Mpa
|
|
輸出方式
|
1
|
|
脈沖輸出
|
|
2
|
|
4-20mA
|
|
3
|
|
modbus協口
|
|
4
|
|
無輸出
|
|
供電電源
|
A
|
|
+24VDC
|
|
B
|
|
3.6V鋰電池
|
|
接液材質
|
1
|
|
304不銹鋼
|
|
2
|
|
316L
|
|
連接方式
|
R
|
螺紋連接
|
|
N
|
法蘭連接
|
|
J
|
夾持式
|
|
C
|
插入式
|
