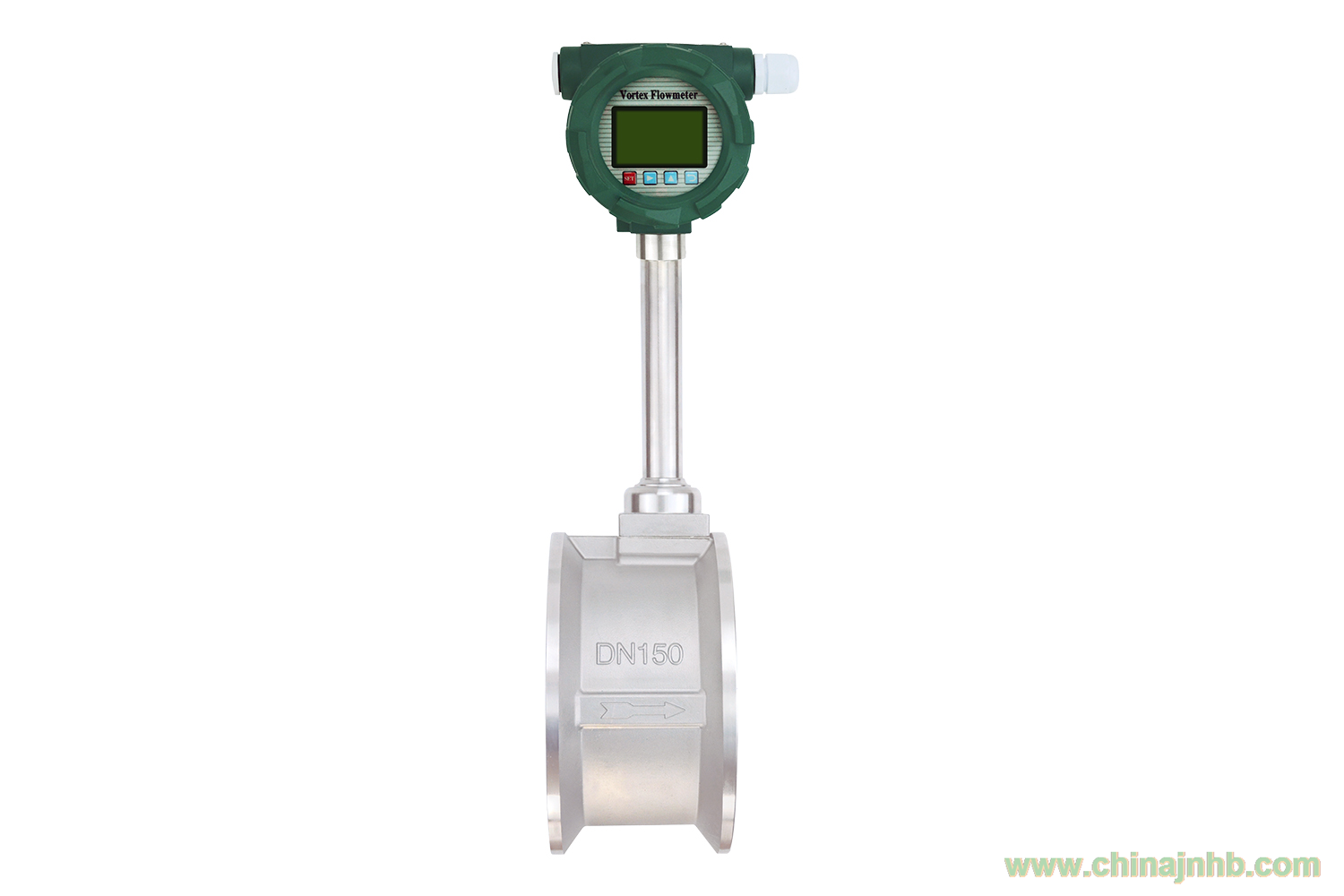

一、產品描述：
渦街流量計根據卡門（karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛用于各種行業氣體、液體、蒸汽流量的計量，也可測量含有微小顆料、雜質的混濁液體，并可作為流量變送器用于自動化控制系統中。
二、產品特點：
1.可測量蒸汽、氣體、液體的體積流量和質量流量。
2.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
3.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
4.壓力損失小，量程范圍寬，范圍度達10－40倍。
5.無機械運動部件，長期穩定，結構簡單便于安裝和維護。
6.可測介質溫度達+350℃（+450℃）。
三、渦街流量計的主要技術參數 ：
1.測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）
2.測量可能范圍：雷諾數為5×103～7×106
3.正常測量范圍：雷諾數為2×104～7×106
4.測量流速范圍：液體0.5～7m/s ；氣體4～35mm/s 蒸汽7～70m/s
5.被測流體溫度：-40℃～+300℃
6.被測流體溫度：1.6、4、25MPa
7.準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）
8.重復性：指示值的0.2%
9.表體材料：ICr18Ni9Ti
10.壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11.環境溫度：-20℃～+55℃（特殊要求定貨說明）
12.環境濕度：≤90%RH
13.大氣壓力：86-106KPa
14.外供電源：3.6～224VDC
15.內供電源：3～4.5VVDDC
16.工作電源：80/A
17.工作電壓：2.7～3.6v
18.工作頻率：0.1～3000H
19.信號遠傳距離：100mm
20.信號輸出：NB-IoT、脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
四、測量范圍 :
|
公稱通徑DN（mm）
|
流量范圍 （m 3 /h）
|
|
液體
|
氣體
|
蒸汽
|
|
10
|
0.2-2
|
1.5-20
|
2-20
|
|
15
|
0.3-3
|
2.5-20
|
3-30
|
|
25
|
1-10
|
7.5-60
|
10-100
|
|
40
|
3-30
|
18-150
|
30-300
|
|
50
|
4-40
|
30-240
|
40-400
|
|
80
|
10-100
|
75-600
|
100-1000
|
|
100
|
20-200
|
125-1000
|
200-2000
|
|
150
|
45-450
|
250-2000
|
450-4500
|
|
200
|
80-800
|
500-4000
|
800-8000
|
|
250
|
120-1200
|
750-6000
|
1200-12000
|
|
300
|
160-1600
|
1000-8000
|
1600-16000
|
五、產品選型：
|
代 碼
|
說 明
|
|
HVZR-LUGB
|
渦街流量計
|
|
代 碼
|
安 裝 方 式
|
|
G
|
滿管式
|
|
C
|
插入式
|
|
1
|
法蘭卡裝式（首選型，只可滿管式）
|
|
2
|
法蘭連接式（溫壓補償式渦街必選，只可滿管式
|
|
3
|
表體斷流拆裝式（只可插入式）
|
|
4
|
表體不斷流拆裝式（只可插入式）
|
|
代 碼
|
測 量 介 質
|
|
1
|
氣體、液體、蒸汽通用（只限智能顯示型）
|
|
2
|
液體
|
|
3
|
氣體
|
|
4
|
飽和蒸汽、過熱蒸汽
|
|
代 碼
|
輸 出 方 式
|
|
0
|
無輸出
|
|
1
|
電壓脈沖輸出
|
|
6
|
兩線制4～20mA輸出
|
|
代 碼
|
介 質 溫 度
|
|
0
|
測量介質溫度-40℃~+150℃
|
|
1
|
測量介質溫度-40℃~+280℃（C型250℃）
|
|
2
|
測量介質溫度-40℃~+350℃（C型不可選）
|
|
3
|
測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型）
|
|
代 碼
|
補 償 形 式
|
|
0
|
現場無顯示（無補償功能）
|
|
1
|
現場顯示
|
|
代 碼
|
精 度 等 級
|
|
0
|
1.0級（G型首選，C型需協議供貨）
|
|
1
|
0.5級（僅G型）
|
|
2
|
0.2級（僅G型，需協議供貨）
|
|
3
|
2.5級（C型首選）
|
|
4
|
1.5級（C型需協議供貨）
|
|
5
|
低流速式（表體內直接縮徑，1.5級）
|
|
代 碼
|
通 訊 方 式
|
|
0
|
無通訊
|
|
2
|
RS232通訊（限智能放大式）
|
|
4
|
RS485通訊（限智能放大式）
|
|
代 碼
|
供 電 方 式
|
|
0
|
12VDC供電
|
|
1
|
24VDC供電
|
|
2
|
3.6V鋰電池供電（限液晶無輸出型）
|
|
3
|
3.6V鋰電池、24VDC供電同時供（限液晶有輸出型）
|
