一、產品描述：

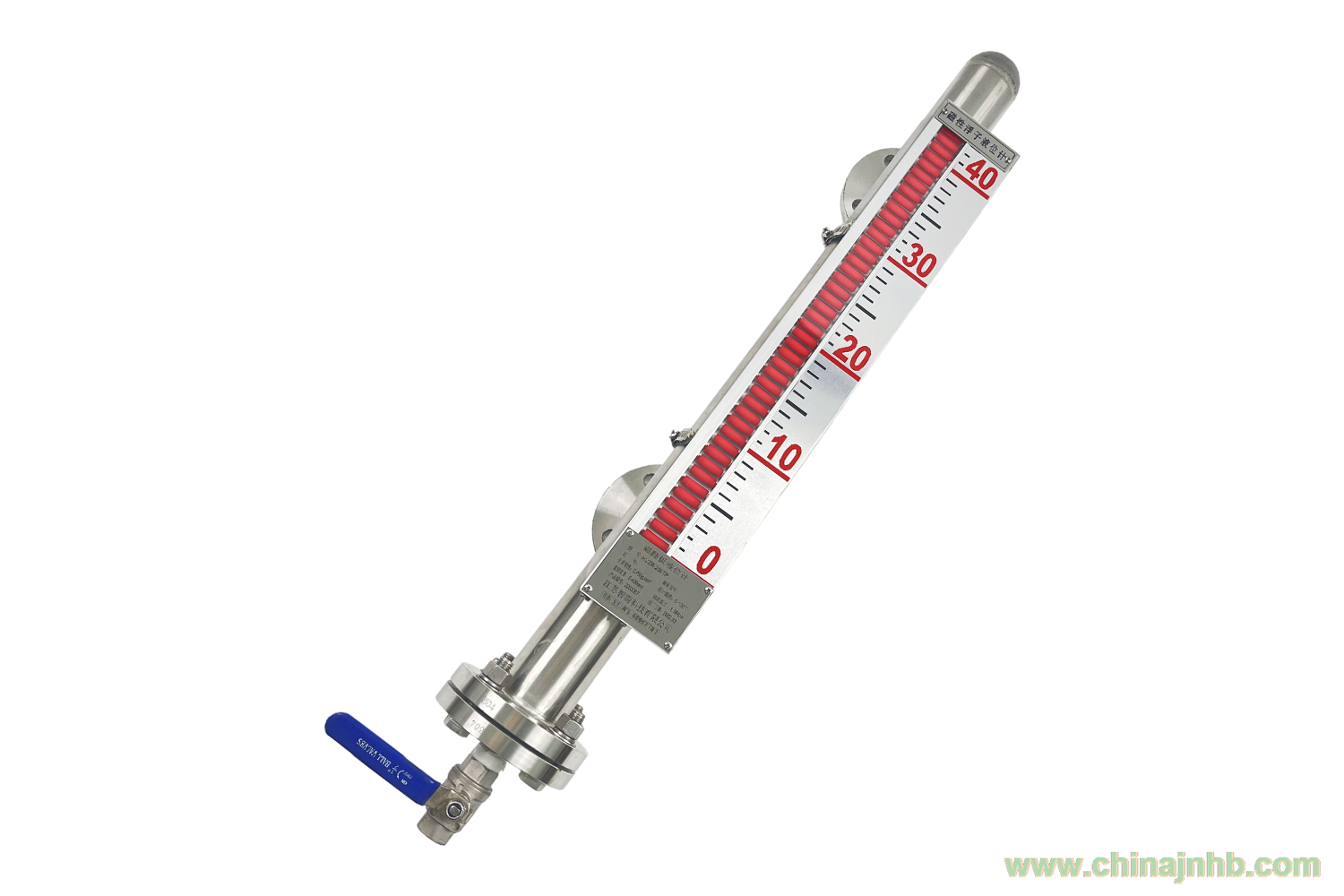

磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
磁翻板液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。磁翻板液位計配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
二、結構特點：
1、基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。
3、電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
三、產品特點：
1、適用于容器內液體介質的液位測量，除現場顯示外，可配遠傳變送器、液位控制器等功能。
2、顯示直觀醒目，顯示方向可根據用戶要求改變。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝方便，維修簡易。
6、耐腐蝕，耐防爆。
四、主要技術參數：
|
安裝形式內容
|
側裝式
|
頂裝式
|
|
安裝間距
（測量范圍）
|
0.4-10米范圍內任選
|
0.5-5米范圍內任選
|
|
工作壓力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
介質密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
連接法蘭
|
不銹鋼
|
法蘭 20-40（D N 20 P N 4.0）
（GB9119-88）
|
法蘭 200-25（D N 200 P N 2.5）
（GB9119-88）
|
|
ABS
|
法蘭 20-10（D N 20 P N 1.0） （GB9119-88）
|
法蘭 200-6（D N 200 P N 0.6）
（GB9119-88）
|
|
主體材料
|
ABS（ 工作壓力 0.6MPa）、 不銹鋼
|
|
介質溫度
|
-40 ℃ ~300 ℃ （ABS: -40 ℃ ~80 ℃ ）
|
|
環境溫度
|
-40 ℃ ~+70 ℃
|
|
示值誤差
|
± 10mm
|
|
介質粘度
|
≤ 1st（10 - 4 m/s）
|
|
上下限開關輸出
|
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : AC220V2A
3. 接點壽命 : 5 × 104
|
|
電遠傳連續顯示
|
1. 精度 : ± 1.5%
2. 輸出負載 : 750
3. 輸出信號 : 4~20mA 輸出 ,24VDC 二線制
4. 防爆特征 ia Ⅱ CT4 本質安全型
|
五、定貨須知 ：
1、定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
2、用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
3、用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
|
安裝型式
|
主體材質
|
公稱直徑
|
公稱壓力DN
（mm）
|
法蘭外徑PN（Mpa）
|
螺心栓圓孔直 中徑K
|
螺孔徑 L
|
螺栓
|
密封面
|
法蘭厚度C
|
法蘭密封墊
|
|
數量n
|
螺紋Th
|
d
|
f
|
外徑
|
內徑
|
厚度
|
|
側裝
|
不銹鋼
|
20
|
4.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
ABS
|
20
|
1.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
頂裝
|
不銹鋼
|
200
|
2.5
|
360
|
310
|
26
|
12
|
M24
|
274
|
3
|
32
|
284
|
220
|
2
|
|
ABS
|
200
|
0.6
|
320
|
280
|
18
|
8
|
M16
|
258
|
3
|
24
|
262
|
220
|
2
|
六、安裝使用與維護：
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、磁翻板液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
