一、產品概況

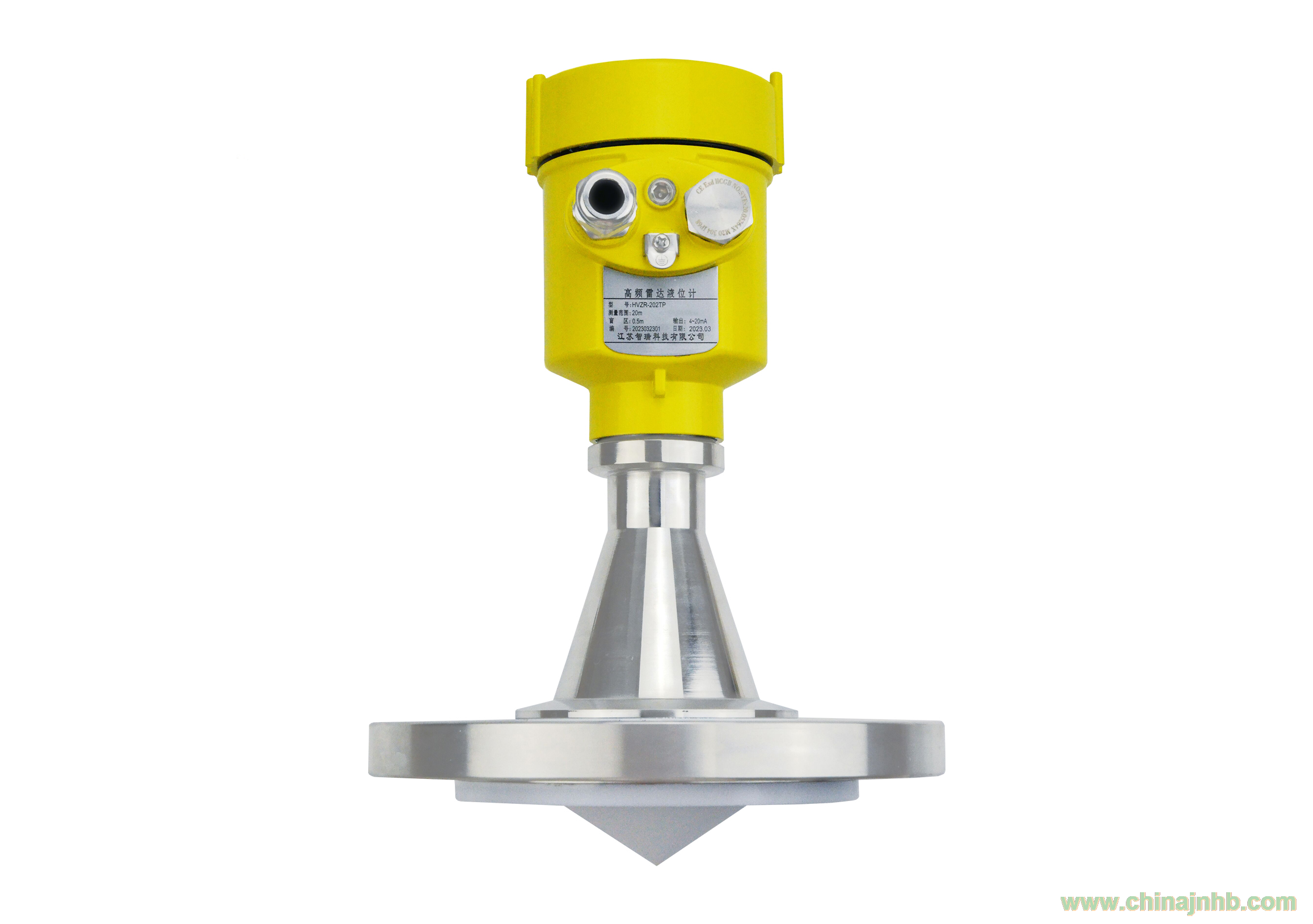

HVZR系列76-81GHz高頻雷達物（液）位計產品，是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到120m, 盲區可以做到8 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。
二、產品特點
1.基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
2.5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
3.最窄3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
4.波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
5.支持遠程調試與遠程升級，減少等待時間，提高工作效率。
6.支持手機藍牙調試，方便現場人員維護工作
三、通信與調試
在現場可以通過LCD進行儀表調試，也可以用選配的上位機軟件在PC端進行調試。HVZR系列76-81GHz高頻雷達物（液）位計產品與PC之間通過以下方式進行通訊：
1.USB轉RS485串口線（四線制）；
2.USB轉TTL串口線（兩線制）；
3.USB轉Hart-modem（兩線制）進行通信。
4.手機通過藍牙調試，使現場調試更安全、方便。
5.4G網絡，通過遠程模塊，進行遠程調試。
四、技術規格
|
發射頻率
|
76GHz~81GHz，調頻掃描頻率寬度5GHz
|
|
測量范圍
|
0.1~120m
|
|
測量精度
|
±1mm
|
|
波束角
|
3°、8°
|
|
使用介電常數范圍
|
>=2
|
|
供電范圍
|
18~28.0VDC，四線制（＜1W）
|
|
通訊方式
|
HART/MODBUS總線
|
|
信號輸出
|
4~20mA（with HART總線）或RS-485
|
|
故障輸出
|
3.8mA、4mA，20mA，22mA，保持
|
|
現場操作/編程
|
128×64 點陣顯示屏/4按鍵
可配置 上位機設置軟件
|
|
工業溫度/濕度
|
-4~85℃/≤95%RH
|
|
外殼材質
|
鋁合金、不銹鋼
|
|
天線類型
|
透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤
|
|
過程壓力
|
-0.1~2MPa
|
|
產品尺寸
|
?100*270mm
|
|
電纜入口
|
M20*1.5
|
|
推薦線纜
|
AWG18或0.75mm2
|
|
防護等級
|
IP68
|
|
安裝方式
|
螺紋或法蘭
|
|
凈重/毛重量
|
2.480Kg/2.995Kg
|
|
包裝箱尺寸
|
28*28*32cm
|
