一、產品描述：

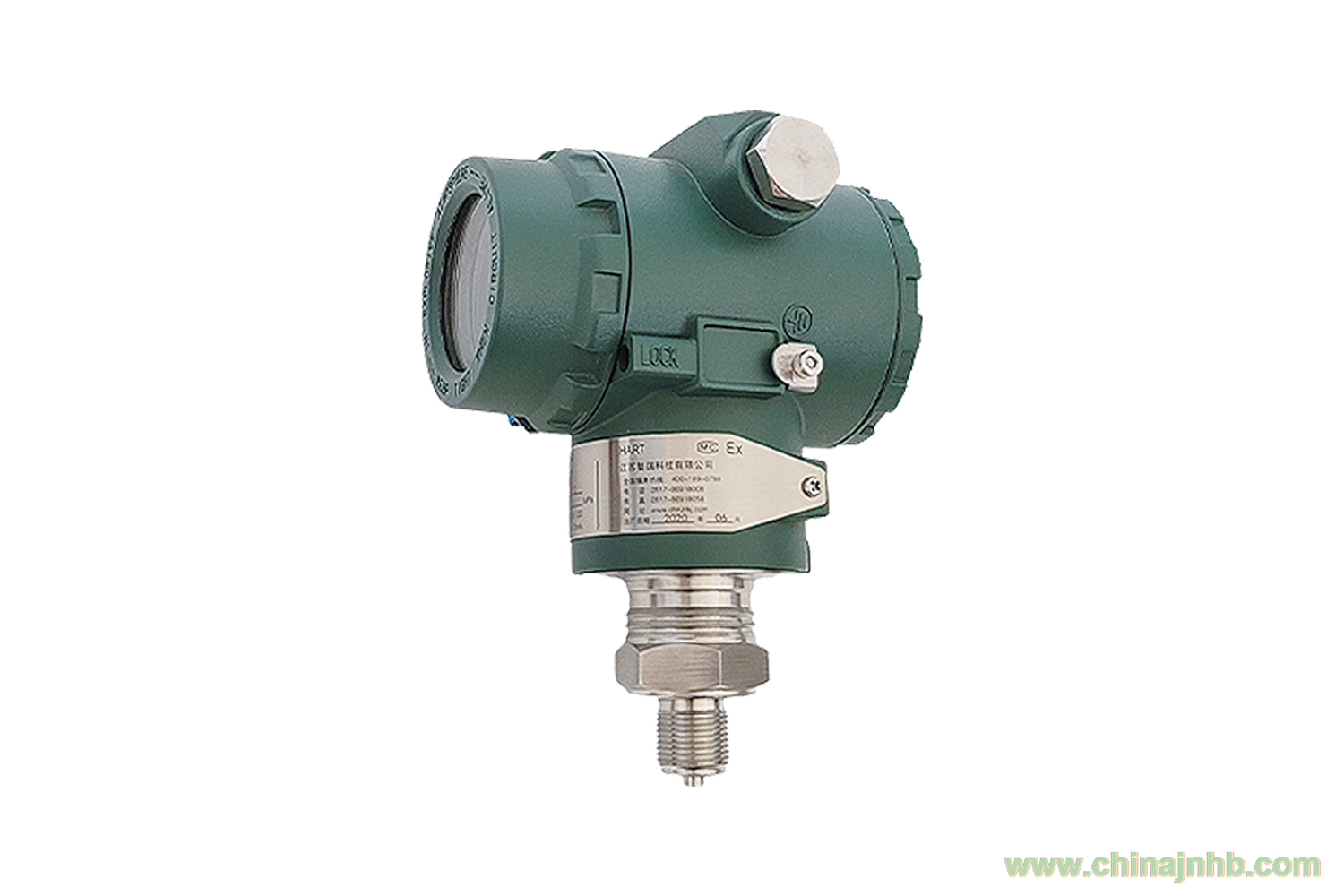

HVZR-5603系列智能壓力變送器，具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。可替代傳統的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。
二、主要技術指標：
1、精度等級：0.25、0.075級基本誤差±0.25%、0.075%
2、非線性誤差：0.25、0.075級≤±0.25、0.075%FS
3、滯后誤差：≤±0.25%、0.075%FS
4、輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電ZR-24V
5、防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6
三、產品選型：
|
無
|
S
|
代號
|
名稱
|
|
模
擬
型
|
智
能
型
|
HVZR-5603
|
智能壓力變送器
|
|
|
代號
|
設計序號
|
|
A1
|
擴散硅傳感器
|
|
B1
|
陶瓷傳感器
|
|
|
代號
|
壓力類型
|
|
A
|
絕對壓力
|
|
G
|
表壓
|
|
S
|
密封表壓
|
|
|
代號
|
現場顯示
|
|
1
|
無
|
|
2
|
0－100％等分刻度
|
|
3
|
3 1/2位LCD
|
|
4
|
3 1/2位LED
|
|
|
代號
|
測量范圍
|
|
1
|
0－35Kpa
|
|
2
|
0-100Kpa
|
|
3
|
0-200Kpa
|
|
4
|
0-350KPa
|
|
5
|
0-700Ka
|
|
6
|
0-2.0Mpa
|
|
7
|
0-3.5Mpa
|
|
8
|
0-7MPap
|
|
9
|
0-20Mpa
|
|
0
|
0-60MPa
|
|
|
代號
|
精度
|
|
A
|
0．1%F.S
|
|
B
|
0.25%F.S
|
|
C
|
0.075%F.S
|
|
|
代號
|
安裝接口
|
|
1
|
M20×1.5
|
|
2
|
1/2NPT
|
|
|
代號
|
防爆方式
|
|
N
|
普通不防爆
|
|
I
|
本安防爆
|
|
E
|
隔離防爆
|
四、標準量程表：
|
測量范圍
|
代號
|
量程調節范圍
|
過載
|
|
0～4KPa
|
D1
|
0.7～7KPa
|
0.6
|
|
0～6KPa
|
D2
|
0.7～7KPa
|
0.6
|
|
0～10KPa
|
D3
|
1.0～10KPa
|
0.6
|
|
0～16KPa
|
D4
|
10.0～20KPa
|
0.6
|
|
0～20KPa
|
D5
|
10.0～20KPa
|
0.6
|
|
0～25KPa
|
D6
|
12.0～30KPa
|
0.6
|
|
0～40KPa
|
D7
|
12.0～40KPa
|
0.6
|
|
0～60KPa
|
D8
|
20.0～60KPa
|
0.6
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
1.0
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
1.0
|
|
0～200KPa
|
E3
|
60.0～200KPa
|
1.0
|
|
0～250KPa
|
E4
|
120.0～400KPa
|
1.0
|
|
0～400KPa
|
E5
|
120.0～400KPa
|
1.0
|
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
2.0
|
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
2.0
|
|
0～1.6MPa
|
F3
|
0.6～2.0MPa
|
4.0
|
|
0～2.0MPa
|
F4
|
0.6～2.0MPa
|
4.0
|
|
0～2.5MPa
|
F5
|
1.2～4.0MPa
|
4.0
|
|
0～4.0MPa
|
F6
|
1.2～4.0MPa
|
6.0
|
|
0～6.0MPa
|
F7
|
2.0～6.0MPa
|
9.0
|
|
0～10MPa
|
H1
|
3.0～10MPa
|
20
|
|
0～30MPa
|
H2
|
3.0～30MPa
|
60
|
|
-2～2KPa
|
C1
|
2.0～7.0KPa
|
0.6
|
|
-5～5KPa
|
C2
|
5.0～20KPa
|
0.6
|
|
-10～10KPa
|
C3
|
2.0～20KPa
|
0.6
|
|
-20～20KPa
|
C4
|
8.0～20KPa
|
0.6
|
|
-50～50KPa
|
C5
|
10.0～100KPa
|
0.6
|
