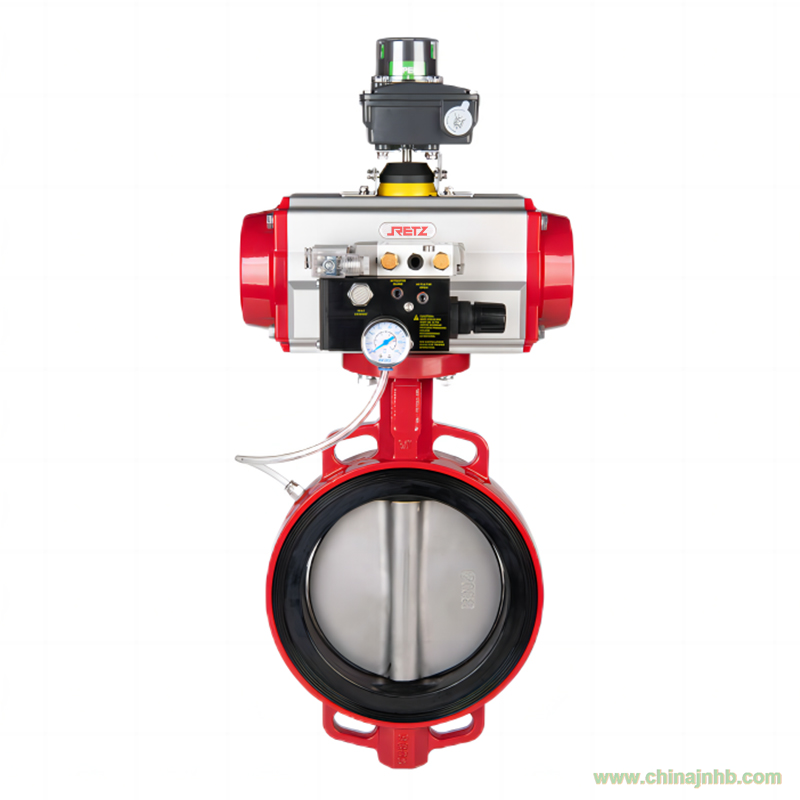

防爆氣動蝶閥主要分為硬密封和軟密封兩種，連接方式主要有法蘭式和對夾式，配防爆行程限位開關、防爆電磁閥（220V或24V）、三聯件及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動防爆蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開—全閉的動作。氣動防爆蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動防爆蝶閥廣泛應用于各類工業自動控制系統中作遠距離集中控制或就地控制。Explosion-proof pneumatic butterfly valves are mainly divided into two types: hard sealing and soft sealing. The connection methods are mainly flange type and wafer type, equipped with explosion-proof travel limit switches, explosion-proof solenoid valves (220V or 24V), triple pieces, and 0.4-0.7MPa gas sources to achieve switch operation, and send two pairs of passive contact signals to indicate the opening and closing of the valve. The pneumatic explosion-proof butterfly valve is powered by compressed air, and the valve stem drives the valve core to rotate 90 ℃ inside the valve body, achieving a fully open to fully closed action. Pneumatic explosion-proof butterfly valves have the advantages of compact structure, small size, reliable operation, good sealing, easy maintenance, convenient installation, and strong adaptability. Pneumatic explosion-proof butterfly valves are widely used in various industrial automatic control systems for remote centralized control or local control.

進口防爆氣動蝶閥結構特點 Structural characteristics

軟密封蝶閥適用于溫度≤800℃、≤100℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。其主要特點為：

小巧輕便，容易拆裝及維修，并可在任意位置安裝。

結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

流量特性趨直線，調節性能好。

蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

密封件可更換，且密封可靠達到雙向密封。

蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

可設計成法蘭連接和對夾連接。

驅動方式可選擇手動、電動或氣動。

三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能

三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。

扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。

防火結構：全金屬結構本身具有火災安全的特性。

閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。

密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。

閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。

操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截斷介質，也可任意調節介質流量。

進口防爆氣動蝶閥技術參數Technical Parameters

公稱通徑：DN50～DN600(MM)

公稱壓力：PN0.6、1.0、1.6、2.5MPa

驅動形式：氣動控制（氣源驅動,壓縮空氣4～7bar）

密封材質：軟密封（≤100、180℃）、金屬密封（≤425℃）

動作范圍：0～90°

泄露量：按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏

閥體材質：碳鋼、不銹鋼304、316

作用方式：單作用（常開,常閉）、雙作用（氣開,氣關）

控制形式：開關型（開關兩位控制）、調節型（定位器4-20mA模擬量控制）
