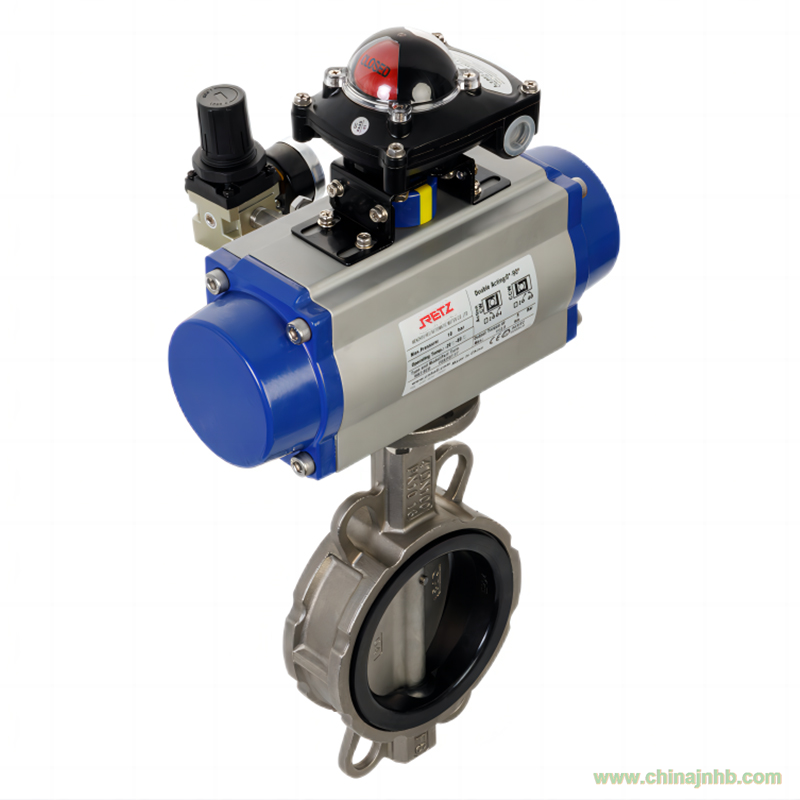

氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有較好的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。Pneumatic rubber lined butterfly valve (pneumatic rubber environmentally friendly anti-corrosion butterfly valve) refers to the vulcanization of rubber and the valve body in the butterfly valve through high temperature. It is generally divided into flange type and wafer type according to the connection method, and different sealing structures (full lined rubber butterfly valve, semi lined rubber butterfly valve) can be selected according to the requirements of different working conditions to ensure the normal use of pneumatic rubber lined butterfly valve in different application places. Pneumatic rubber lined butterfly valves not only have the characteristics of anti-corrosion, wear resistance, non-toxic, and mold resistance, but also have good sealing performance. With the application of chemical anti-corrosion synthetic rubber in butterfly valves, the usage of rubber lined pneumatic butterfly valves has been continuously increasing.

進口襯膠蝶閥產品詳情 Product details

氣動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點

進口襯膠蝶閥結構特點 Structural characteristics

1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、抗霉，產品價格是不銹鋼閥門的三分之一。

執行機構

采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；

齒輪式雙活塞，輸出力矩大，體積小。

可在頂部、底部安裝手動操作機構。

齒條式連接可調節開啟角度、額定流量。

執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

控制方式：開關切斷（開關兩位控制）、調節型(定位器4～20mA模擬量信號)

附件選項：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

進口襯膠蝶閥技術參數Technical Parameters

公稱通徑：DN50～DN1200(mm)

壓力等級：PN0.6、1.0、1.6MPa

連接方式：對夾式、法蘭連接

驅動方式：壓縮空氣4-7bar

閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠

閥 桿：碳鋼鍍鎳磷、不銹鋼

閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封圈使用溫度：丁腈橡膠X≤80度； 耐磨橡膠X6≤150度； 氯丁橡膠≤120度； 氟橡膠X≤150度；
