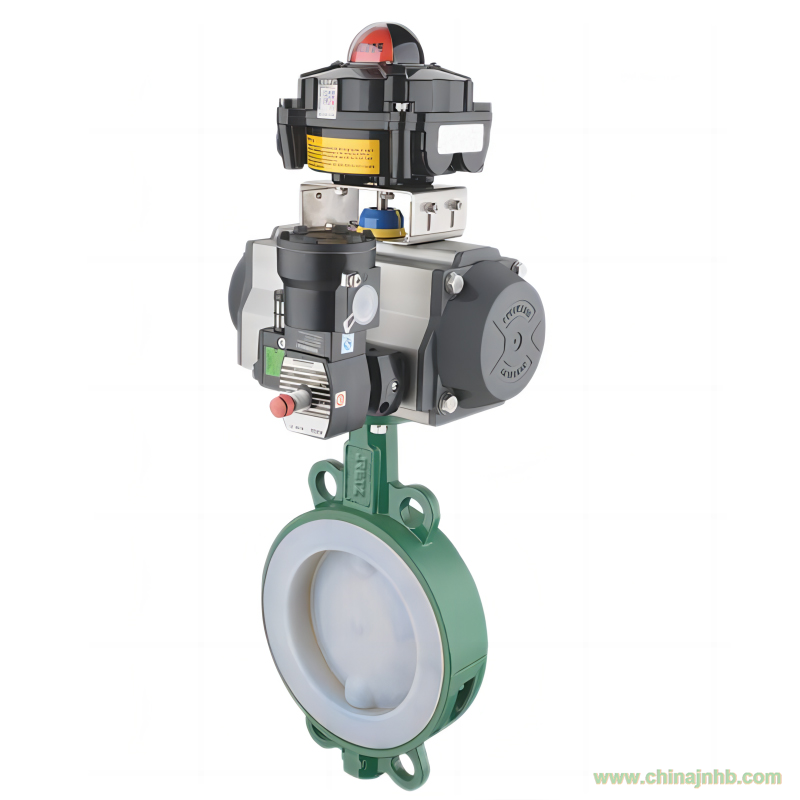

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸The pneumatic fluorine lined butterfly valve adopts a PTFE lined butterfly plate with a spherical sealing surface. The valve is easy to operate, has tight sealing performance, and an ultra long service life; It can be used for quickly cutting off or adjusting flow. Suitable for occasions that require reliable sealing and good adjustment characteristics. The valve body adopts a split type, and the sealing at both ends of the valve shaft is controlled by adding fluorine rubber to the rotating base surface between the butterfly plate and the valve seat; Ensure that the valve shaft does not come into contact with the fluid medium in the cavity

進口氣動襯氟蝶閥產品詳情 Product details

氣動襯氟蝶閥按連接方式不同分為氣動對夾式襯氟蝶閥和氣動法蘭襯氟蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用，可廣泛應用于溫度≤180℃的腐蝕性流體以及強酸強堿等介質的常溫常壓場合。

Pneumatic fluorine lined butterfly valves can be divided into pneumatic wafer type fluorine lined butterfly valves and pneumatic flange fluorine lined butterfly valves according to different connection methods. Switching or regulating actuators can also be selected according to working conditions to achieve rapid cutting off of pipeline media or proportional flow regulation. They can be widely used in corrosive fluids with a temperature ≤ 180 ℃ and in normal temperature and pressure environments with strong acid and alkali media.

進口氣動襯氟蝶閥結構特點 Structural characteristics

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

進口氣動襯氟蝶閥技術參數Technical Parameters

公稱通徑：DN50～DN1200(mm)

壓力等級：PN0.6、1.0、1.6MPa

連接方式：對夾式、法蘭連接

驅動方式：壓縮空氣4-7bar

適用溫度：-20℃～180℃

閥體材質：碳鋼，不銹鋼304、316、316L等

密封結構：半襯、全襯氟密封

附件選項：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

控制方式：開關切斷（開關兩位控制）、調節型(定位器4～20mA模擬量信號)
