品牌：RETZ瑞茨/我們一直致力于流體控制和測控領域的持續創新，始于2005……

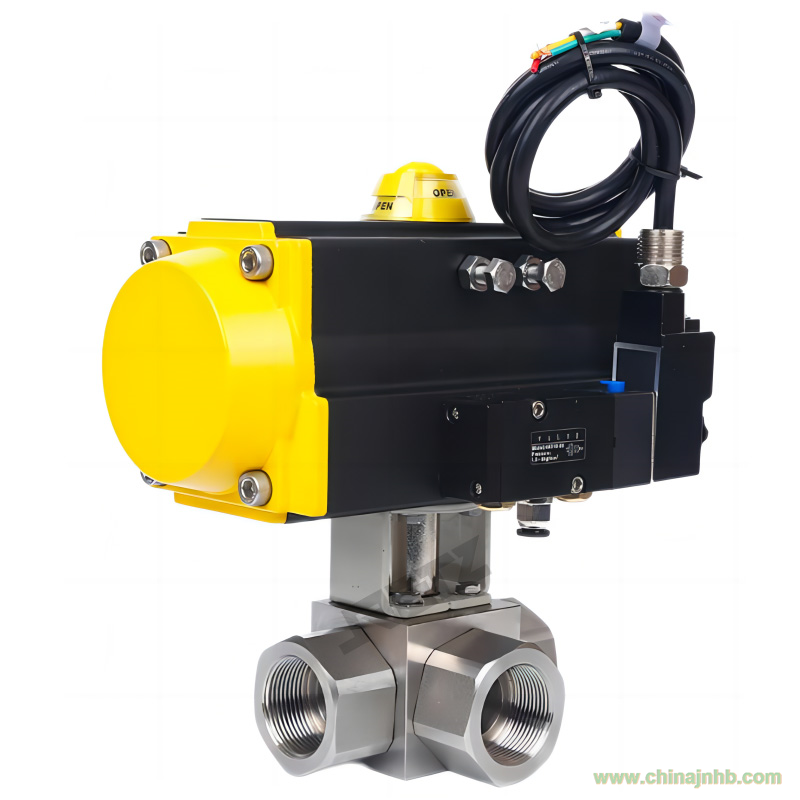

(換向)氣動三通高壓球閥用來截?cái)喙ぷ鹘橘|(zhì)和使工作介質的液流換向,球閥不是設計為流量控制制閥，因此要么全開要么全閉以免損壞密封
(Reversing) The imported pneumatic three-way high-pressure ball valve is used
to cut off the working medium and reverse the liquid flow of the working
medium. The ball valve is not designed as a flow control valve, so it is either
fully open or fully closed to avoid damaging the seal
進口氣動三通高壓球閥產品詳情
Product details
氣動三通高壓球閥閥芯為L形結構,轉向過程中三個接口互相連接,旋轉控制芯軸使液體按球口形狀換向，同時無泄漏地截?cái)鄬?duì)進口三通高壓球閥2.jpg立的一側，系統壓力把球體推向密封的無壓側。球體無泄漏地截?cái)鄰慕涌?到接口2或3的液流。當流向從接口2或3到接口1時，會有少許泄漏，但取決于壓力 RETZ
(Reversing) The inlet three-way high-pressure ball valve core is L-shaped
structure. During the steering process, the three interfaces are connected with
each other. Rotate the control spindle to make the liquid reverse according to
the shape of the ball mouth. At the same time, cut off the opposite side
without leakage. The system pressure pushes the ball toward the non pressure
side of the seal. The ball can cut off the liquid flow from interface 1 to
interface 2 or 3 without leakage. When the flow direction is from interface 2
or 3 to interface 1, there will be a little leakage, but it depends on the
pressure
進口氣動三通高壓球閥性能參數
Performance description
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥體形式
|
整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
|
|
公稱壓力
|
PN16.0、25.0 、32.0MPa；ANSI 150、300、600、900、1500LB
|
|
連接形式
|
法蘭式、焊接式、螺紋式(適用于PN45MPa以內)
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
近似快開特性
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
AT、AR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制能、4～20mA模擬量信號控制
|
進口氣動三通高壓球閥特點Characteristic
耐高壓，扭矩低,換向迅速 High pressure
resistance, low torque, fast reversing
浮動球,出口側密封,全流量流通 Floating ball,
outlet side seal, full flow
通過限位銷和限位墊限定開關位置 Limit
switch position through limit pin and limit pad
無泄漏，不需要手工重調密封件 No
leakage, no need to manually readjust the seal
通過控制手柄芯軸上的指示槽位觀察開關位置
Observe the switch position through the indication slot on the control handle
spindle
執行器參數
Actuator parameters
|
執行器形式
|
AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
主要零部件材料 Main
parts and materials
閥體、閥蓋：A105、304(CF8)、316(CF8M)、316L(CF3M)
球體：2Cr13+氮化處理、304、316、316L
閥桿：2Cr13、304、316、316L
閥座密封圈：PTFE、碳素纖維＋PTFE、對位聚苯
填料：V型PTFE、柔性石墨
