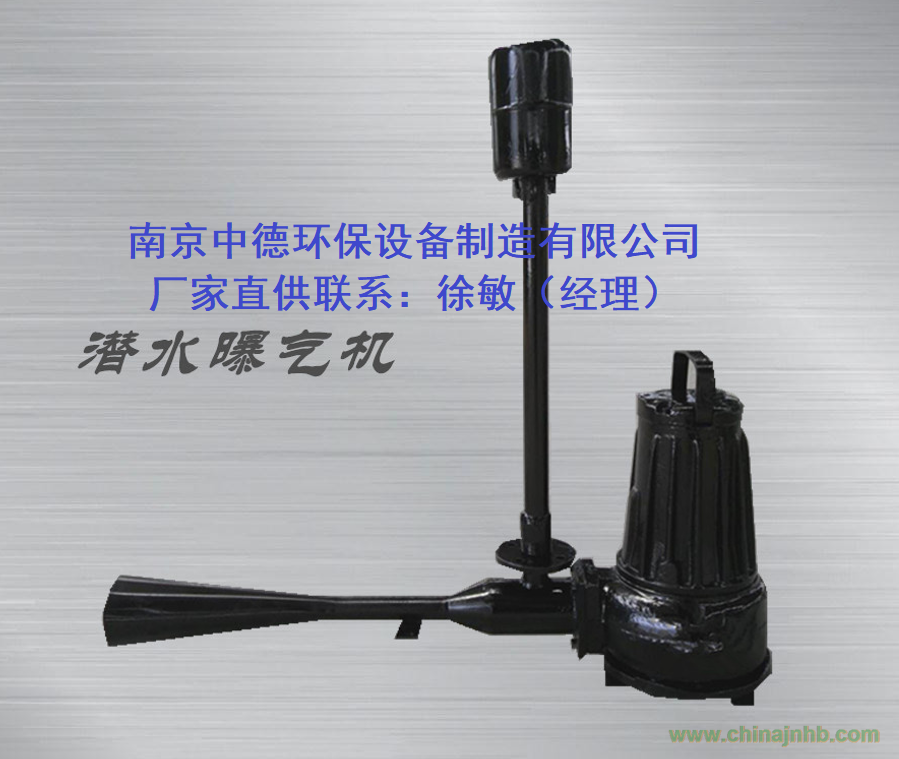

潛水射流曝氣機

一、自耦式射流曝氣機原理及用途

潛水射流曝氣機通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，潛水射流曝氣機可以在水位變化較大的池中應用。

二、自耦式射流曝氣機主要特點：

1、潛水射流曝氣機結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。

2、潛水射流曝氣機曝氣效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高3～4，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。

3、潛水射流曝氣機系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音小；曝氣機選用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。

4、潛水射流曝氣機投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、使用范圍：

QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；潛水射流曝氣機也可用于養殖塘增氧和景觀水養護；潛水射流曝氣機也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

四、適用工況：
QSB型深水自吸式潛水射流曝氣機可在下列條下下正常連續運行：
1、高介質溫度不超過40°C；

2、介質的PH值在5~9；

3、介質密度不超過1150kg/m3。

五、型號表示方法：

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

六、系統流程圖：

七、選型與安裝：

潛水射流曝氣機需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優質設備，更好地滿足用戶的需求。QSB型深水自吸式潛水射流曝氣機的安裝形式有自耦式和移動式兩種。自耦式安裝是將曝氣裝置和的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、成本低等特點。

可以根據客戶要求定制各種尺寸規格，

24小時及時做詳細方案及報價、咨詢：
