污泥切割機圖片以及污泥切割機CAD圖紙
污泥切割機是根據污泥脫水工藝流程中存在的超大固體顆粒、粘附性較強的物體，進入管路，機內產生粘阻等現象，研制開發的配套設備，是臥式螺旋卸料離心機的配套產品。
污泥切割機主要由殼體、電機支座、主軸、切割刀及減速傳動裝置組成。其為密封式運轉。殼體進、出料口，清水加水口，均配可調閥門，調節進料濃度可從觀察窗中察看，根據濃度可加減清水進行切割粉碎及沖洗，使污泥固體顆粒濃度，達到理想的處理狀態。
污泥切割機有切碎或磨碎污水中含有的塊狀和纖維狀的固體的作用，它在污水處理中具有廣泛的應用。一般在工作的過程中來自污泥濃縮池的沉淀污泥，必須經過污泥切割機破碎后，由污泥進料泵輸送，經過電磁流量計計量后，與絮凝劑投配系統送入的配制好的藥液合并一起，混合進入離心脫水機，在使用的過程中，污泥切割機更是離不開污泥脫水離心機的工作。
污泥切割機旋轉的葉輪相對于固定的切割環的旋轉磨碎包括木頭、紡織品、塑料、紙張、橡膠和玻璃等固體。所以污泥切割機在各個方面都有很好的作用。
污泥切割機工作原理
污泥切割機是離心污泥脫水系統的重要配套設備,它的作用主要是對污泥中的纖維纏繞物進行切碎.減速電機驅動主軸裝置,使切割刀體以高速運轉,污水由殼體右端進入殼腔,經切割刀與刀盤之間產生的剪切力將纖維污泥切碎后流進離心機進行脫水處理,以保證離心機正常穩定的工作.
污泥切割機結構特點
1）低能耗：流量低于55m3/h的污泥切割機的電機功率只需要1.5KW，遠低于其他廠家的切割機的功率值。從而節能。
2）刀片：雙驅動軸均為串聯式刀片組設計方案。刀片均采用獨立式刀片和隔墊設計，每個刀片和隔墊均可獨立拆裝，減少備件采購及人工維護成本。
3）泵體：整體式進口法蘭，結構簡單，便于維護。內置式異物孔，可承接進入切割機后無法通過切割的任何異物，此孔還有外置的檢修蓋，可定期打開進行清污。
4）結構緊湊、體積小、占地面積少
5）操作簡單、維護方便
6）雙驅動軸差速運轉：采用雙驅動軸結構，而且雙驅動軸采用不同的轉速進行工作。從而對污水中的雜質產生，撕扯、拉拽，剪切等多重作用效果從而將雜質徹底破碎。
7）低轉速：雙驅動軸的最高轉速均不超過85rpm。
8）高扭矩：低轉速則輸出高扭矩。從而達到高質量的切割效果。
污泥切割機的安裝：
污泥切割機有切碎或磨碎污水中含有的塊狀和纖維狀的固體的作用,它在污水處理中具有廣泛的應用.一般在工作的過程中來自污泥濃縮池的沉淀污泥,必須經過污泥切割機破碎后,
由污泥進料泵輸送,經過電磁流量計計量后,與絮凝劑投配系統送入的配制好的藥液合并一起,混合進入離心脫水機,在使用的過程中,污泥切割機更是離不開污泥脫水離心機的工作。
1）電氣安裝應由電工操作,保證接線準確并符合有關安全標準規定.運行前應檢查電機運轉方向是否標志一致。
2）污泥切割機周邊應留有操作維修空間.
3）進料濃度、流量應保持穩定,進料管路上應裝有粗濾裝置,避免螺釘、螺帽等物體進入殼體.

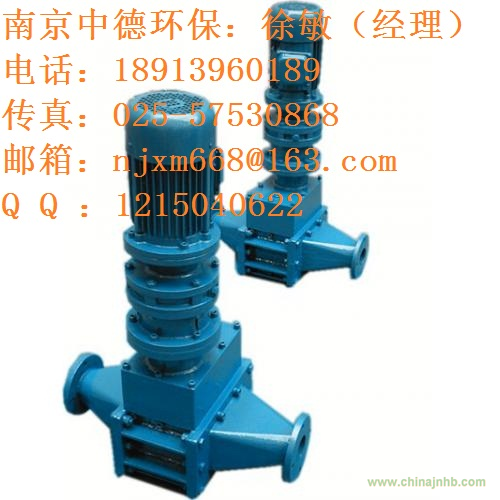

PG整體式污泥切割機
用途
泵機保護：在當前運行泵機和備用泵機之前，安裝一臺單體破碎機，凈化固體雜物，防止堵塞，并有助于保持泵機的最佳功效。
淤泥：破碎機用于碾磨污水處理廠夾帶的污泥。污泥碾均后可以改善污泥分解裝置的效能。
工業廢水：許多工業領域需要進行濕流體研磨作業。從家禽糞便到石油鉆井平臺產生的鉆井碎屑，都可以用破碎機來進行降解處理，保護工藝設備。
一次又一次的實踐證明，我們的破碎機為許多客戶先前認為無法解決的問題提供了最經濟有效的解決方案。
2 保護易于發生堵塞問題的潛水或干式安裝污水泵
2 小型污水處理廠引水渠破碎需求的經濟性解決方案
2 在處理之前對柵渣進行有效的破碎
2 對污泥大量細碎，可提高消化車間的處理效率
2 工業生產污泥的處理
破碎機是為了處理現代社會產生的污水和污泥而設計的。可以處理所有進入社區，工業廢水收集站和污水處理系統中的各種廢物。
原理
我們的破碎機系列是由一系列雙軸.低速.高扭矩的破碎機所組成。
每個軸上都配有一系列交錯的刀片和隔片，提供真正的“變?nèi)莘e”固體破碎，一旦物體進入到低速旋轉的刀片組中就無路可逃—破布.繩索.塑料.飲料罐.女式連襪褲，木塊和各種橡膠制品都可以輕而易舉地被破碎機破碎。
破碎力強而節省能源
2 雙軸在不同的轉速下運行—增加了對固體的撕扯能力。
2 低的運轉速度（典型的轉速為50-80rpm）可產生高的扭矩。
2 刀片較低的圓周速度確保能量不浪費在水損耗上，同時使磨蝕磨損率最小。
最佳的破碎能力
按污水流入角度設置破碎機上的后傾式刀片軸。這種設計可捕獲任何排出物.如需重新處理，可以讓物體墜入刀片架下方的內置異物阱。刀片組不同的轉速可以撕裂纖維物質，刀齒的前沿和側邊可以把塑料剪切為碎片。刀片的周邊平面還可以壓碎脆性物體。
結構及工作過程
破碎機主要由驅動部件.主動軸.從動軸.銑刀.密封.殼體等構成。破碎機驅動裝置帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸傳動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎
。
結構特點
2 破碎機減速機及電動機采用軸裝式傘齒輪斜齒輪減速器，使得破碎機結構緊湊，安裝維護更為方便。
2 破碎機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。
2 破碎機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，提高破碎機傳動平穩性。
2 破碎機軸承部采用密封，以便保證軸承正常工作
2 獨立的切割刀片和墊片
2 切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至最小45-50HRC。
2 切割刀片.墊片和軸之間水平間隙不超過0.65mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。
2 為保證顆粒大小，刀片齒尖高度不應超過齒根直徑13毫米。
2 軸，破碎機的驅動軸和被驅動軸由高強度合金鋼制成，調質處理，滿足強度要求。
主要技術參數及外形尺寸
|
型號
|
|
|
PG-10
|
|
|
PG-12
|
|
|
PG-15
|
|
|
PG-20
|
|
|
PG-25
|
|
|
PG-30
|
|
1． 用途
PG型破碎機是為處理混在管道中的固體物質而開發的新型污水處理設備。該機能將混在管道中的布片、木片、空瓶罐等固體物.送到破碎機中粉碎，而水可流過，以防止管道.處理設備的堵塞，保證管道.處理設備正常運行。該設備既可以與傳統泵站配合使用，也可以單獨使用，主要適用于污水處理廠和中轉泵站。
本機所能破碎的物品有：破布、玻璃、紙制品、木制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。
2． 適用環境.
該設備可安裝于各種干式環境中，如室外，地下室，工作間等。.
3． 主要技術參數
|
型號
|
PG-25
|
備注
|
|
處理量
|
155m3/h
|
|
|
安裝形式
|
法蘭式安裝
|
|
|
管徑
|
250
|
|
|
典型切割后顆粒尺寸
|
6-12mm
|
|
|
管路最大允許壓力
|
0.6MPa
|
|
|
電機功率
|
2.2KW
|
|
|
電機防護等級
|
IP54
|
|
|
電機絕緣等級
|
F
|
|
|
設計刀片使用壽命
|
2-3年
|
與水中雜質有關
|
|
電源
|
380V 三相 50Hz
|
|
|
電機防爆等級
|
選配
|
適合沼氣環境
|
|
備 件
|
|
刀片
|
4片
|
|
|
滑動軸承
|
2只
|
|
4． 產品特點
4.1在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。
4.2破碎性能優良，具有過載保護功能，運行安全可靠，可自動控制。如果破碎機在破碎污水中固體物時產生過載，就會產生過載電流，電控系統會自動動作，破碎機會立刻出現瞬間反轉，將固體物排出，恢復正常工作。
4.3安裝及維修保養簡單。
5．結構及工作過程
PG破碎機主要由立式破碎機、管道連接、電控箱等構成。立式破碎機主要由驅動部件、主動軸、從動軸、銑刀、機械密封、殼體等構成。破碎機驅動部件帶動主動軸轉動，同時主動軸通過精密齒輪帶動從動軸轉動，使固定于兩軸上的銑刀呈逆向旋轉，而將固體物咬擠破碎。
5.1結構特點：
5.1.1破碎機減速機及電動機采用軸裝式傘齒輪斜齒輪減速器，使得破碎機結構緊湊，安裝維護更為方便。
5.1.2立式破碎機主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。
5.1.3立式破碎機所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，提高破碎機傳動平穩性。
5.1.4立式破碎機軸承部采用機械密封，以保護立式破碎機軸承正常工作。
5.2獨立的切割刀片和墊片
5.2.1切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至最小45-50HRC。
5.2.2切割刀片、墊片和軸之間水平間隙不超過0.65mm，確保切割刀片正常驅動，減少磨損，并增加墊片的壓力。
5.2.3為保證顆粒大小，刀片齒尖高度不應超過齒根直徑13 毫米。
5.3軸
破碎機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求.
5.4.底座和機殼
破碎機底座由球墨鑄鐵鑄造而成，有一個導流裝置，它在引導固體顆粒直接進入粉碎型格柵的同時，可起保護軸襯的作用。上機殼是球墨鑄鐵。
5.5減速器
減速器性能良好，適應于惡劣環境，具有較大的減震能力。
5.6電機
采用IP54電機，在空氣中的電機可正常使用。馬達額定功率是2.2KW，220/380 V/3 ph/50 Hz，馬達服務系數為1.15 ，在滿負荷時，效率因子不低于85%，功率因子不低于80%。
6． 主要材質
切割刀片 熱處理合金鋼
墊片 熱處理合金鋼
軸 2 Cr13，不銹鋼
底座 碳鋼
外殼 灰鑄鐵
.緊固件 不銹鋼
7．電氣控制
7.1通常為手動控制，也可自動控制或根據客戶需要預留PLC接口。控制器裝有“開—關/重新設置—自動”三檔選擇開關：在“關/重新設置”檔，破碎機應停止運轉；在“開”檔，破碎機運轉；在“自動”檔，破碎機的開/關，由遠程控制器控制開或停。只有將開關選擇打到“關/重新設置”檔，破碎機才會被重新設置。
7.2安全措施
7.2.1堵塞情況發生時，處于開/自動兩種模式下控制器會停止破碎機，并使之反轉來清除障礙物。堵塞清除后，控制器會恢復到正常運轉。如果堵塞情況仍存在，控制器自動在30秒內執行反轉過程，最多可以執行三次。如若三次反轉后堵塞情況仍存在，控制器會斷掉馬達的電源，并啟動延遲和不正常狀態指示燈。
7.2.2如果破碎機正常運轉時，突然停電，則當電源恢復后，破碎機恢復正常運轉。
7.2.3如果破碎機非正常停止運轉時，突然停電，則當電源恢復后，不正常狀態指示燈會自動啟動。
7.2.4通過安裝在破碎機啟動器上的過載保護繼電器，控制器為提供馬達過載保護。
7.2.5短路保護是由另外安裝一個適當大小的斷路器或保險絲來完成的。
7.2.6控制器的重新設置由就地開關面板控制。
8. 性能測試
8.1防護罩和驅動機構以及整臺機械在工廠進行組裝及試運行、驗證機械符合設計規定的性能要求及有關標準。
8.2發貨前，對貨物質量、規格、性能、數量等進行全面的檢驗。
8.3現場性能測試項目
8.3.1檢測外形尺寸、外觀質量。
8.3.2噪聲檢查：運行時，其噪聲值不大于76db（A）。
8.3.3電氣控制應接線正確，排線整齊，無不安全因素等。
8.3.4機械過載保護裝置靈敏可靠，過載時發出報警信號，設備停止工作。
8.3.5檢驗運轉精度。整機試運轉應平穩，連續運轉48小時。設備工作時，整機運行平穩，無卡阻、刮擦和異常現象，機構動作靈活可靠。
