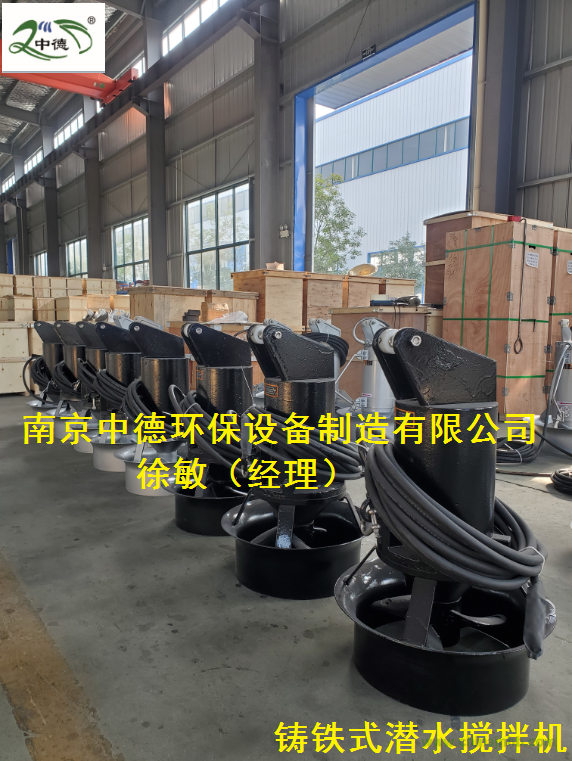

潛水攪拌機產品信息

QJB混合式潛水攪拌機為混合攪拌和低速推流兩大系列產品。

二 、結構簡介及性能特點

1.潛水攪拌機結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2.潛水攪拌機葉片具有自潔功能，可防雜物纏繞、堵塞。

3.潛水攪拌機與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4.潛水攪拌機電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5.潛水攪拌機機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

三、QJB混合式潛水攪拌機產品說明

QJB0.85/8-260/3-740c

QJB------潛水攪拌機（推流器）的拼音縮寫

260-----葉輪名義直徑

740-------葉輪轉速（rpm）

0.85------電機功率（KW）

配用功率范圍：0.85-10KW

葉輪直徑范圍：260-615mm

葉輪轉速范圍：180-980r/min

推力范圍：≤2900N

材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做

四 、用途及適用條件

混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

潛水攪拌機可在下列條件下正常連續運行：

★ 介質溫度不超過40°C

★ 介質的PH值在5-9

★ 介質密度不超過1150KG/M^3

★長期潛水運行，潛水深度一般不超過20米

五、 選型注意事項

為保證潛水攪拌機取得運行效果，請使用方提供如下資料：

◎ 運用目的

◎ 池型及尺寸，包括水深

◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。

六、產品結構圖

結構圖





七、安裝系統

潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。

當池深H<4米時建議采用安裝系統一。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的大角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。安裝系統二用導向鋼繩導桿，具有運輸方便，現場安裝簡單等特點。該系統從根本避免了由于運輸引起導桿彎曲、變形從而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂的安裝條件下更顯得操作方便可靠。

客戶訂貨時，請提供池深H及池形圖，以便廠房加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼起吊底座外，多臺攪拌機可公用一套起吊裝置。

八、安裝注意事項

◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；

◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面應上仰5°-10°；

◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

九、系統安裝圖：

十一、現場圖： 十二、流速圖： 以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下 十三、池形安裝圖：	2.5	9	400	740	800	70	系統II
	10	32	620	480	3300	229	系統III

   木箱包裝                                                           物流托運

定制說明

 選型需提供的參數：池子類型，池子的長*寬*高

 詢價時需要提供：電機功率，葉輪直徑，是否需要安裝系統，1型手提式或Ⅱ型手搖葫蘆型安裝系統（注明安裝系統材質）。

車間一角

購貨保障

購買須知

1、廠家貨源 本公司所有產品都采用NSK軸承，潛水橡膠電纜，F級等級絕緣電機，防護等級IP68.

2、關于檢測所有設備均檢測電機絕緣，空載電流，實載電流，動靜平衡測試。

3、關于客服24小時客服在線，：，

 4、關于售后本公司承諾所有產品在保修期內，江浙滬實行24小時服務，其它地區36小時服務。：

5、關于發貨本公司所有設備均采用木箱包裝，安裝系統采用編織袋包裝，均采用公路運輸，承諾三到七個工作日到貨。

選購歡迎聯系，獲取方案及報價、咨詢：

南京中德環保設備制造有限公司

采購咨詢：025-5753 0868  徐敏（經理） 189 13960 189
