1．預制泵站粉碎格柵主要技術參數

3．預制泵站粉碎格柵特點

3.1優化設計的刀片，保證切割能力和使用壽命。

3.2雙鼓設計，過水流量大，可以滿足大流量的應用場合。PZG型破碎機處理量可以達到420m3/h，電機總功率2.2kw。

3.3格柵間隙小，可達6mm，可有效保證切割尺寸。

3.4進口電機減速機，提高了設備使用的可靠性。

3.5專門定制的機械密封系統，可長時間工作在惡劣的污水環境中。

3.6多電機設計，有效防止轉鼓過載破壞，提高系統可靠性。

4．供貨范圍

裝配完整的破碎機、有效可靠運行所需的附件、緊固件、就地接線盒、控制箱及所需的電纜、備品備件等。

5．結構要求

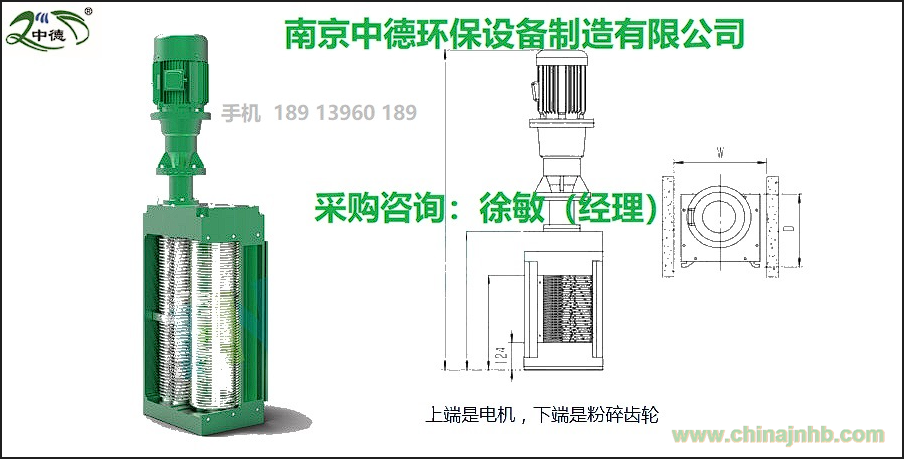

5.1每臺轉鼓破碎機包括：切割刀片、墊片、軸、轉鼓柵網、軸承和密封圈、側欄、底座、機殼、減速器和馬達。

5.2為雙軸設計，切割刀片和墊片應是單片分離的，不可以是整合體,兩組獨立的切割刀和墊片安裝在兩個平行的軸上，交替重疊，實現螺旋形的切割。兩個旋轉軸在驅動軸的帶動下相向旋轉。

5.3轉鼓格柵由一個安裝在垂直支架和軸上的圓圈組成。

5.4獨立的切割刀片和墊片

切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至45-50HRC。

5.5軸

破碎機的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求。

5.6轉鼓格柵

轉鼓由不銹鋼304線圈制成。線圈的直徑為6 mm，線圈與線圈之間間距為6 mm。轉鼓柵網支撐架的材質為不銹鋼304。轉鼓軸由不銹鋼304制成

5.7側欄

側欄由A3鋼制造而成。表面做防腐.

5.8底座和機殼

破碎機底座由灰鑄鐵鑄造而成。有一個導流裝置，它在引導固體顆粒直接進入粉碎型格柵的同時，可起保護軸襯的作用。上機殼是灰鑄鐵，底部是熱卷板材。

5.9減速器

性能良好的減速器適應于惡劣環境，具有較大的減震能力。

5.10電機

采用IP67可淹沒電機，暴露在空氣中電機可正常使用，在淹沒在水下時也可正常使用。馬達額定功率是4 千瓦（） ， 220/380 伏特，3 相，50 赫茲。

b. 馬達服務系數是1.15 。在滿負荷時，效率因子不低于85%，功率因子不低于80%。

可以根據客戶要求定制各種尺寸規格，
