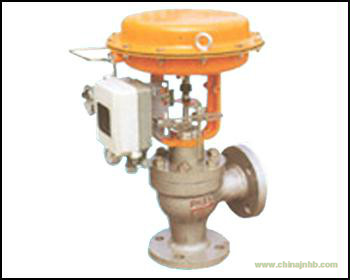

ZJHP精小型氣動簿膜單座調節閥

一、概述
ZJHP精小型氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構。

具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、液位保持 在給定值。

特別適用于允許泄漏小且閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～350。

適用液體溫度由-200℃至+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品格規格可供選擇。

二、主要零件材料

1、閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti；    2、閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊；

3、填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管；

4、軟密封閥芯：增強聚四氟乙烯；

5、墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片；

 6、膜   蓋：A3；

7、波 紋 膜片：丁腈橡膠夾增強滌綸織物；

8、彈   簧：60Si2Mn；

9、閥桿、推桿：2Cr13、1Cr18Ni9Ti；

 10、襯   套：2Cr13。
