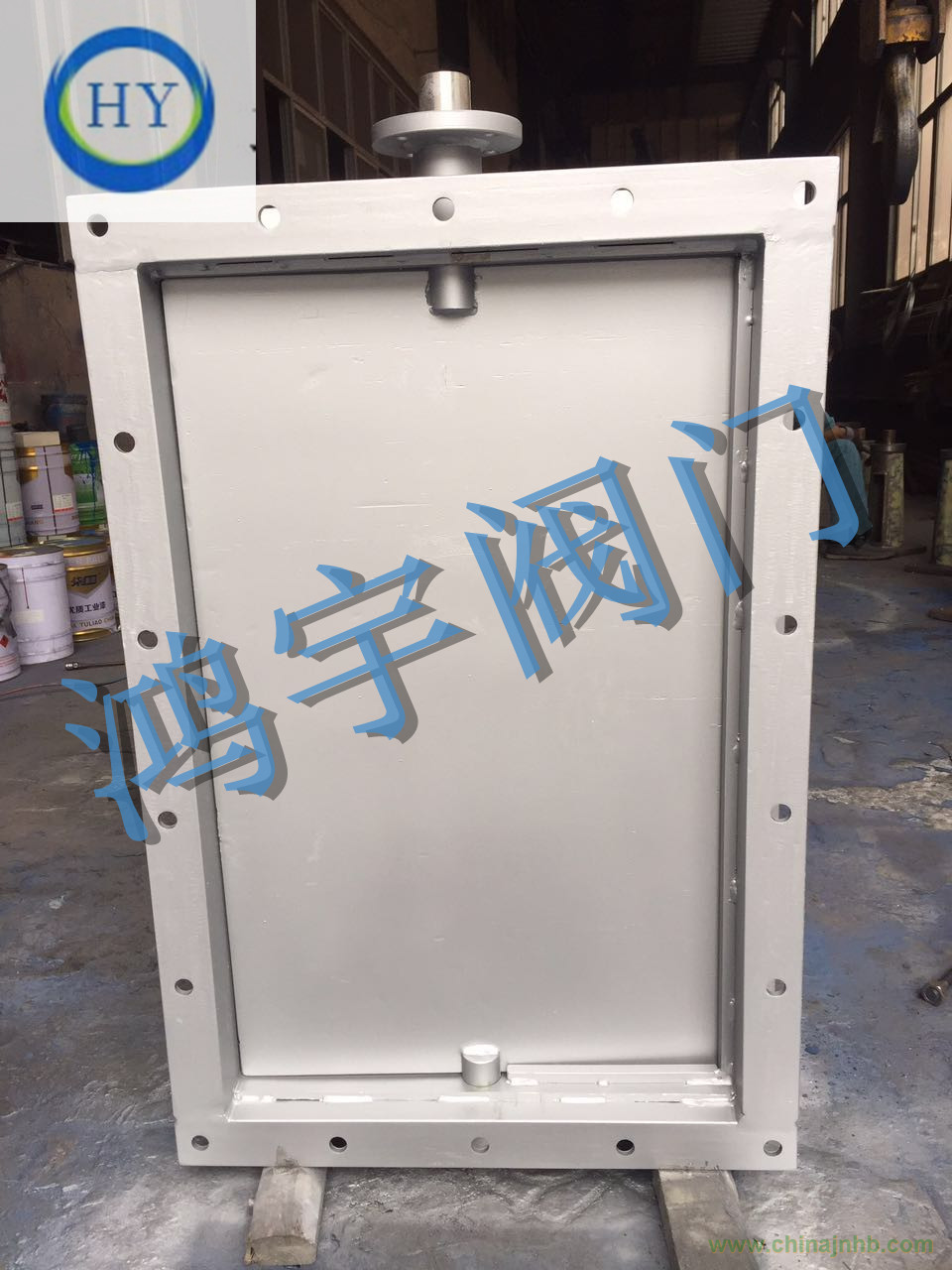

方形通風蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。

通風蝶閥

通風蝶閥是一種非密閉型蝶閥。

通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。

主要產品：方形通風蝶閥，圓形通風蝶閥，渦輪通風蝶閥，氣動通風蝶閥，電動通風蝶閥，泄露率為0，防爆通風蝶閥。

構特點

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

途

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

通風蝶閥

2工作原理

    方形通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

3安裝要點

1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

4分類

按驅動

(1)電動蝶閥

(2)氣動蝶閥

(3)液動蝶閥

(4)電液動蝶閥

按結構

(1)中心密封蝶閥

(2)單偏心密封蝶閥

(3)雙偏心密封蝶閥

(4)三偏心密封蝶閥

材質

(1)軟密封蝶閥

a.密封副由非金屬軟質材料對非金屬軟質材料構成。

b.密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

按密封形式

(1)強制密封蝶閥

a.彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

b.外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

(3)自動密封蝶閥。密封比壓由介質壓力自動產生。
