HTFC離心式消防排煙風機

柜式離心風機箱

—、特性及應用

HTFC風機通過國家消防及防爆認證廣泛應用于管道送排通風、消防排煙、廚房排油煙及含防腐、防 爆等特殊工業氣體場合。組合式結構，現場拆裝簡便，具有結構緊湊、占用空間小、性能參數范圍廣、 用途多等特點O

本產品安裝形式和出風口角度有多種組合形式。從結構上分A型和B型兩種，從功能上分排油煙型和 普通送排通風型、防爆型、防腐型、消防排煙型等。箱體為兩用式，即可落地式安裝，又可吊裝，且各 個面均可作為進出風口的安裝面，能滿足各種場合的安裝要求。

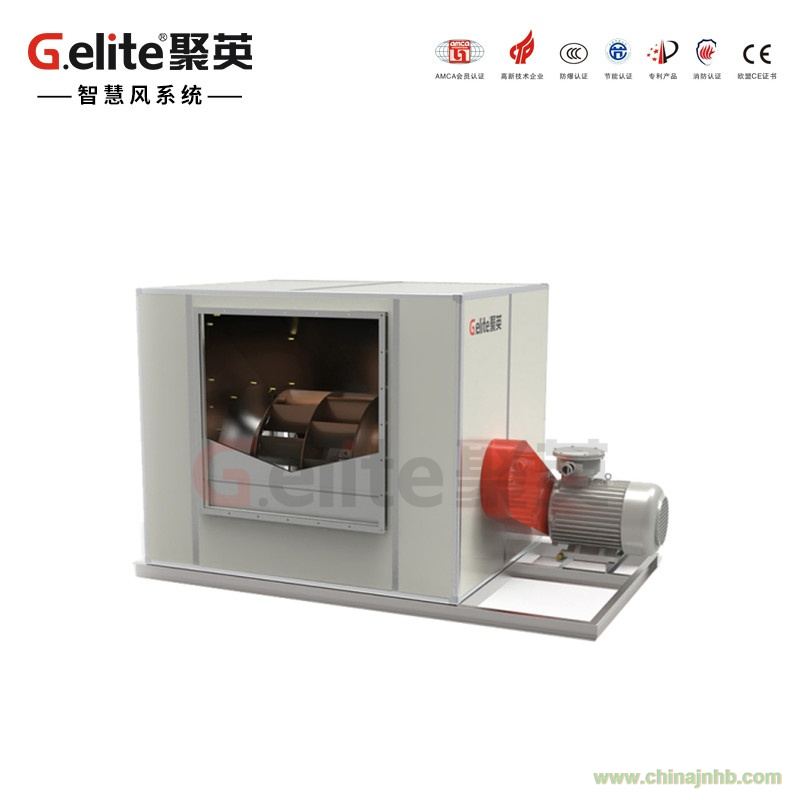

A型指電機安裝在箱體外，電機可以安置在箱體頂部、側部、后部等。

B型指電機安裝在箱體內，一般作送排通風、凈化過濾、空調機組配套等使用。

Ex型號后綴表示防爆型，F型號后綴表示防腐型。

消防型無后綴，電機外置。

型號：HTFC-I

機號：9#～40#

風量：1880～113400m3/h

風壓：183～1023Pa

功率：0.55～55kW

用途：用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等需要消防排煙、廚房排煙及通風換氣的場所

產品特點

認證：國家消防認證、生產許可證、通風機能效檢測報告

蝸殼：寬入口、大流線漸開型蝸殼，氣流風阻小

葉輪：雙進風前傾多翼式前傾葉輪，大弦長、寬葉型

電機：消防高溫專用電機，皮帶傳動

箱體：靜音設計，組合式框架，彩鋼面板、內設消聲棉；靜電噴塑框架；吸聲降噪效果好

皮帶：采用進口窄V帶，歐式錐套帶輪

軸承：風機采用自動調心鎖緊式帶座軸承
