YDF車庫誘導風機

—、特性及應用

誘導風機是無風道射流誘導通風系統的一部分，它與送風風機、排風風機組成整個系統。其原理是 由以系統設計、適當布置的多臺誘導風機噴嘴射出的定向高速氣流，誘導室外的新鮮空氣或經過處理的 空氣，在無風管的條件下將其送到所要求的區域，實現較佳的室內氣流組織，以達到高效經濟的通風換氣效果。使用無管道射流誘導通風系統時，可省去設計、制造、安裝風管及其它配套工程方面的費用， 這部分費用比使用的誘導風機機組昂貴的多，而且以整個層面為通風風道，送風風機、排風風機所需要 風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運 行成本和投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。誘導風機 內置高效率離心風機，噪聲低、體積小、重量輕、吊裝方便（立式、臥式安裝均可）、維護簡單，廣泛 配套應用于地下停車場，體育館、車間、倉庫、商場、超市、娛樂場所等大面積場合的通風。

二、結構形式

誘導風機用于無風管誘導通風系統，一般為臥式吊裝，驅動電機采用單相空調電機。

YDF-T為普通型誘導風機，無氣體探測感應器和聯動報警功能，通過手動控制，來實現風機的 啟停。

YDF-Z為智能型誘導風機，可制成單機型、有線聯網型、無線聯網型三種機型。

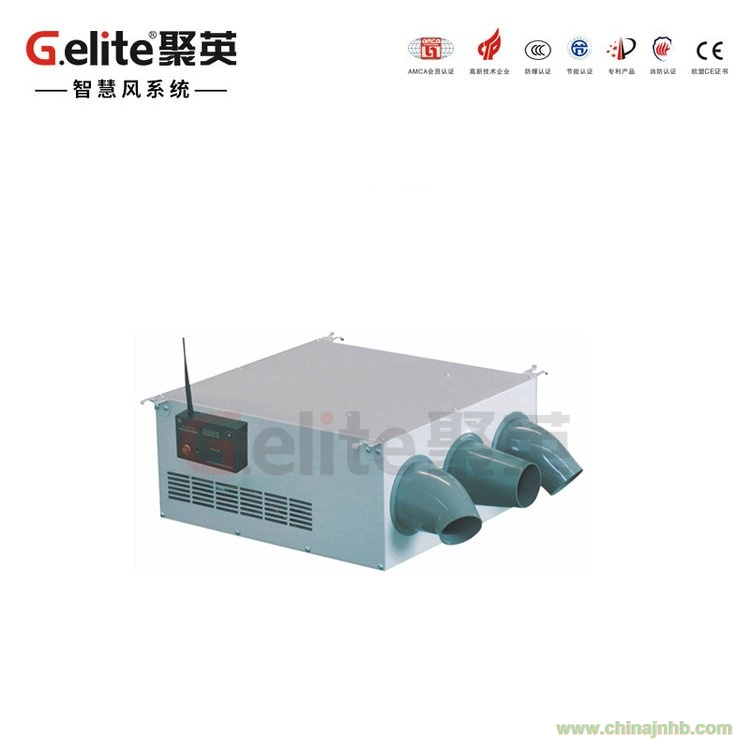

誘導風機主要由離心通風機、消聲機箱、可調噴嘴等組成，噴口回轉角度＜180。，直徑© 80 x 3O

智能型自帶智能控制器，可選配集中控制器或集中控制箱及送排風機控制模塊等。

風機主要特點：噴口方向調節方便靈活，氣流導向精準，噴射間距遠，接力傳遞卷吸量大。

三、智能型誘導風機的工作原理

為使誘導通風系統更安全可靠、經濟地運行，提高樓宇的智能化等級，可設計安裝智能誘導通風系 統。在一個防火分區內，由多臺YDF-Z智能型誘導風機和一臺YDK集中控制器組成。

能根據現場要求，自行選擇系統的自動、手動、啟動、停止多種工作模式。當集中控制器處于 自動狀態，單機檢測到區域空氣中CO等有害氣體濃度超標時，自動啟動該機進行工作稀釋氣體濃 度，運行X秒后若氣體濃度仍超標，則該單機將信號傳遞至集中控制器，集中控制器收到單機的反 饋信號后，自動啟動分區內的全部誘導風機，同時輸出信號聯動啟動主送、排風機進行送排換氣通 風。當分區內的有害氣體濃度低于預設值時系統就會自動停機，或由人工手動停機，智能系統如此 的反復作業。當集中控制器處于其它工作模式時，管理人員可根據車庫當前有害氣體濃度或溫度狀 況可以在集中控制器上手動操作單臺、多臺或全部誘導風機的啟動與停止。

通過自動或手動有限的控制誘導風機的啟動與停止，從而達到高效、節能的效果。

當系統處于工作狀態時，若地下車庫內發生火災，集中控制器可接收到消控中心的停機信號， 自動停止運行。

YDK集中控制器可制成有線、無線兩種聯網型式，另可附帶密碼鎖、溫度、時段、數據采樣統 計、樓宇智控等功能，滿足不同的客戶多種需求。

四、誘導通風系統與傳統的風管式通風系統相比具有的優點：

1、 系統規劃設計簡單，設計變動彈性大，修改容易，布置靈活，噴射方向可隨時隨地調節；

2、 安裝簡便，施工簡單，可安裝在有針對性的位置，消除死角；

3、 維護簡單方便，單機維護，不影響整個系統的運行；

4、 換氣質量高，誘導系統使整個空間空氣完全流通，不留死角，提高了空氣品質；

5、 風機由優質冷軋平板制成，外表噴塑，整機美觀大方，與空間裝飾的協調性好；

6、 采用免維護優質空調電機，內置高效離心風機，噪聲低，葉輪經高精度動平衡校驗，振動小。
