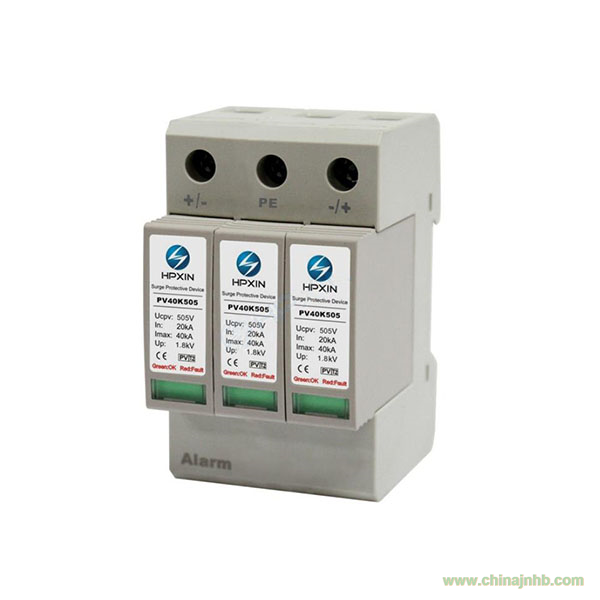

一、產品描述：
該產品內置過熱過流保護功能，可為光伏配電系統(tǒng)提供C級電涌防護保護。產品采用35毫米DIN導軌安裝方式，模塊可獨立更換，便于安裝及維護，帶有遙信告警接口(干接點)，便于遠程監(jiān)控電涌保護器狀態(tài)。
二、產品特點：
1.內置多路過熱斷路保護
2.內置多路過流斷路保護
3.模塊可獨立更換
4.35mm標準導軌安裝
三、技術參數：
|
項目
|
技術參數
|
|
產品型號
|
PV40K505-Y
|
|
光伏應用最大持續(xù)運行電壓-Ucpv
|
1.0KV (V+~V-)
|
|
標稱放電電流-In
|
20kA(8/20μs)
|
|
最大放電電流-Imax
|
40kA(8/20μs)
|
|
電壓保護水平-Up(In)
|
3.6kV(V+~V-, V+~PE, V-~PE)
|
|
額定短路電流-Iscpv
|
100A
|
|
端子接線范圍
|
1.5 mm2~25mm2(柔性)/35mm2(剛性)
|
|
告警端口額定工作電流
|
250V/0.5A(AC)0.1A(DC)
125V/1A(AC)0.5A(DC)
|
|
外殼阻燃等級
|
UL94 V-0
|
|
外殼防護等級
|
IP20
|
