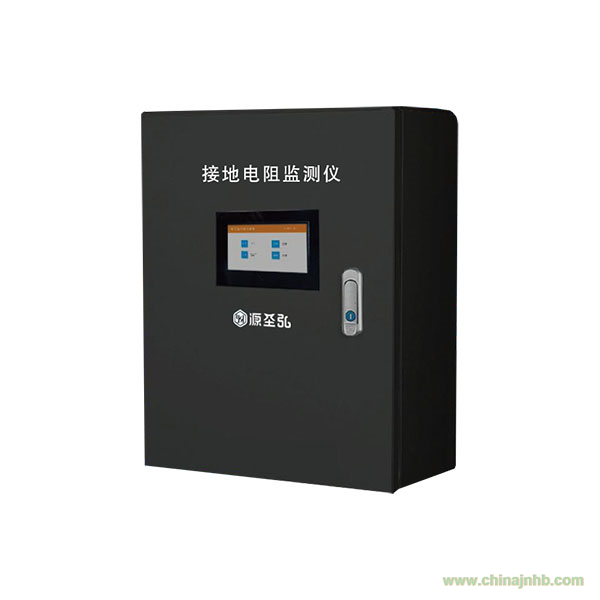

一、產品描述：
該監測儀主要用于在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻等。在線測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行，無需自檢、實時檢測，可實現遠程在線監測，具有高精度、高穩定性、高可靠性。
二、技術參數：
|
功 能
|
回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測
|
|
電 源
|
檢測儀：6VDC～9VDC，50mA Max.
有線網絡通訊器：6VDC，30mA Max.
無線網絡通訊器：9VDC，150mA Max.(內置GSM模塊)
|
|
電阻量程
|
0.01Ω～200Ω
|
|
分 辨 率
|
0.001Ω
|
|
精 度
|
±2%rdg±3dgt(20℃±5℃，70%RH以下)
|
|
地線穿孔尺寸
|
60mm×30mm，閉口式(可以穿過60mmX4mm扁鋼或外徑Ф30mm電纜)
|
|
溢出指示
|
顯示值大于500Ω時，系統軟件和LCD顯示“OLΩ”符號
|
|
連 接 線
|
1條，長1米(5芯線)
|
|
接線標識
|
紅/棕色---電源輸入正；黑色---電源輸入地；
藍色---RS485信號正；灰色---RS485信號負；
白---屏蔽地；
(電源輸入地與屏蔽地可以短路連接)
|
|
通訊方式
|
有線網絡：RS232、RS485通信協議
無線網絡：RS232、RS485、GSM通信協議
|
|
網絡點數
|
有線網絡：1～255個接地點，可擴展
無線網絡：1～100個接地點，可擴展
|
|
通訊距離
|
有線網絡：約1500米，可擴展
無線網絡：不限制
|
|
報警指示
|
ETCR2800B：系統軟件報警指示
ETCR2800C：檢測儀聲光報警和系統軟件報警指示
|
|
報警設置
|
ETCR2800B：系統軟件設置
ETCR2800C：檢測儀面板設置，系統軟件設置
|
|
數據顯示
|
ETCR2800C：4位LCD直接顯示，系統軟件顯示
ETCR2800B：系統軟件顯示
|
|
LCD尺寸
|
47mm×28.5mm
|
|
外形尺寸
|
檢測儀：175mm×170mm×130mm
有線網絡通訊器：140mm×105mm×75mm
無線網絡通訊器：230mm×160mm×105mm
|
|
安裝孔尺寸
|
Φ8mm
|
|
質 量
|
檢測儀：960g；有線網絡通訊器：650g；無線網絡通訊器：1300g
|
|
工作溫濕度
|
-20℃～55℃；20％RH～90％RH
|
|
溫濕度誤差
|
不超過5%
|
|
換 檔
|
全自動換檔
|
|
地線干擾電流
|
應避免
|
|
外部磁場
|
＜40A/m
|
|
外部電場
|
＜1V/m
|
|
單次測量時間
|
約0.5秒
|
|
工作電流
|
檢測儀：50mA Max.
有線網絡通訊器：30mA Max.
無線網絡通訊器：150mA Max.
|
|
防爆標志
|
Ex ia ⅡB
T3 Ga
|
|
安 裝
|
地線穿心通過檢測儀中心孔
|
|
防護等級
|
電路板、傳感器完全封閉
|
|
安裝要求
|
避免雨淋、防水浸安裝
|
|
供電方式
|
外部提供電源或太陽能電池板加蓄電池供電
|
