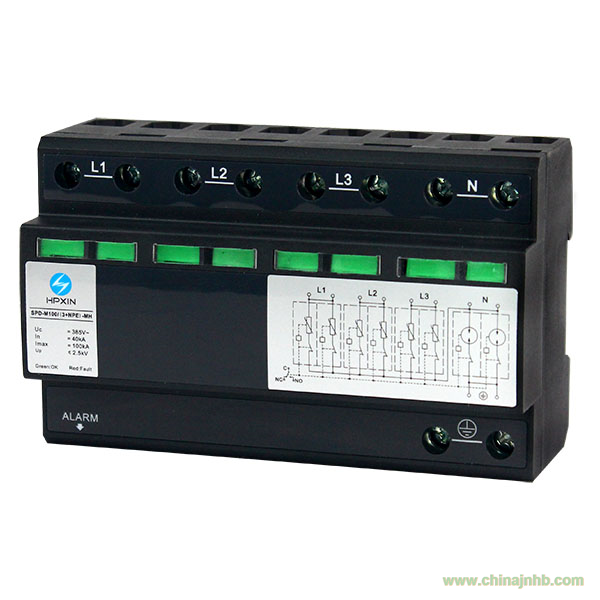

一、產品描述：
該產品內置過熱過流保護功能，可為低壓供配電系統與用電設備提供B級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控防雷器狀態。
二、產品特點：
1.泄放能力強
2.泄流更均勻
3.內置多路過熱斷路保護
4.內置多路過流斷路保護
5.失效指示
6.抗環境能力強
7.一體化設計
三、技術參數：
|
項目
|
技術參數
|
|
產品型號
|
SPD-M100/(3+NPE)-MH
|
|
額定電壓Un
|
230VAC,48~62Hz
|
|
最大持續運行電壓Uc
|
385VAC(L-N),255VAC(N-PE)
|
|
標稱放電電流In
|
40kA (8/20μs)
|
|
最大放電電流Imax
|
100kA (8/20μs)
|
|
電壓保護水平Up(In)
|
≤2.5kV (L-N),≤1.8kV(N-PE)
|
|
響應時間ta
|
25ns(L-N),100ns(N-PE)
|
|
暫態過電壓特性UTOV
|
400V/5sec(L-N),1200V/200ms(N-PE)
|
|
端子接線范圍
|
10mm2~35mm2(柔性)/50mm2(剛性)
|
|
告警端口最大允許工作電流
|
250V/0.5A(AC)0.1A(DC)
|
|
外殼阻燃等級
|
UL94 V-0
|
|
外殼防護等級
|
IP20
|
|
產品認證
|
CE、TUV
|
