方案背景
日趨嚴重的VOCs污染，不僅影響環境空氣質量，也會對人體健康造成直接的傷害。圣凱安基于我國VOCs監測的環保法規要求，依托多年來的系統設計能力和項目管理能力，構建了滿足國內環保要求的VOC在線監測系統整體解決方案。
方案可提高各區域污染源準確定位能力，同時快速直觀的分析出污染源周邊的相關信息，通過整合各類地理信息資源和環境保護業務資源，建立統一的環境信息資源數據庫，將空間數據與動態監測數據、動態監管數據、政策法規數據等業務數據進行無縫銜接。
為管理者提供直觀、高效、便捷的管理手段，提高環保業務管理能力，綜合管理與分析的決策能力。同時根據業務應用的不同，對數據進行橫向的層次劃分，通過應用人員層次的不同，對數據進行縱向的層次劃分，明晰信息的脈絡，方便數據的管理。
02

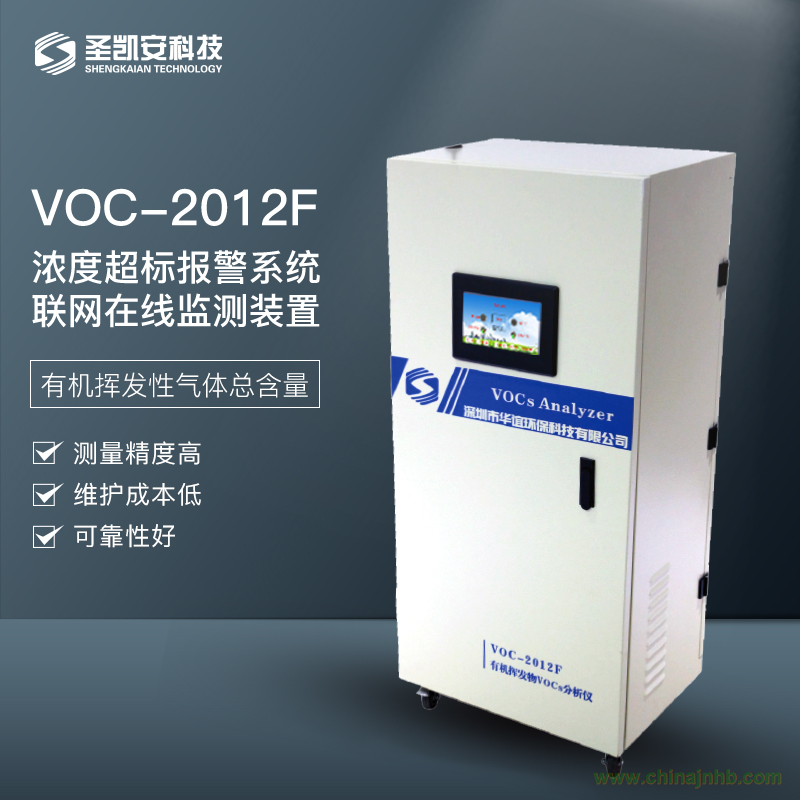

產品介紹
原理介紹：
氣體預處理檢測系統采用進口電化學及光學傳感器對污染源進行檢測，當污染源氣體經過真空杯抽氣采樣經過預處理系統后傳送到傳感器通氣口，傳感器會立馬與氣體發生反應，產生微量的電信號傳送到設備上面，經過算法處理后換算成氣體濃度值。
設備構成：
取樣單元：由電加熱取樣探頭、電加熱取樣管線和反吹系統等組成；
預處理單元：由精細過濾器、蠕動泵、采樣泵、儲水罐和流量計等組成；
分析單元：采用PID光離子氣體檢測報警儀，精度高、可靠性好、維修成本低；
傳輸單元：將當地環保局端口地址位置寫進DTU模塊程序，然后用GPRS的傳輸方式進行傳輸。
技術指標：
產品特點：
-
核心儀表采用PID光離子法測量VOCs，測量精度高、可靠性好，維護成本低；
-
系統控制采用PLC可進行校準和系統吹掃，取樣器溫度、伴熱管溫度、冷凝器溫度均參與系統控制，確保系
-
統處于zui佳運行狀態；
-
7寸的液晶觸摸屏，基于檢測流程的圖形化UI設計，操作界面簡潔明了，易教易學；
-
212國標專網通訊；
-
反吹技術防止管路堵塞；
-
2-5年的歷史儲存能力，方便產品數據管理和品質追溯。
03
系統概況
圣凱安的VOC在線監測系統是以污染源為基礎，單元網格管理法為核心，按照“網定格、格定責、責定人”的理念，建立的“橫向到邊、縱向到底”的區域網格化監控平臺。
該系統可實時統計各區域、各監測點的設備數據，實現對VOCs排放區域整體監控，污染物擴散趨勢推算，排放源解析等功能，同時結合物聯網、智能采集系統、地理信息系統、動態圖表系統等先進技術，整合、共享、開發、建立全面化、精細化、信息化、智能化的區域在線監測平臺，實現對控制污染源無組織排放，減少大氣污染等綜合管理，為制定節能減排方案提供可靠的數據信息和科學的輔助管理決策。
系統主要由數據采集與感知層、通信網絡傳輸層、智慧層、云平臺應用層四層構成，如下圖所示：
數據采集層
采集煙氣參數數據、匯總所有的氣體濃度信息和工作狀態信息同時生成報表、存儲數據、記錄歷史數據，實現對系統監控組網、網絡通信協議、網絡接口服務、網絡平臺管理、監控數據遠程實時采集等軟件的集成。
通信網絡層
實現對數據庫軟件平臺、數據服務（Web Services、DCOM組件、數據接口服務、中間件等）軟件的集成，并為應用軟件層提供數據支持。
智慧數據分析層
采用高斯煙羽模型，分布式冗余節點判斷算法實現對VOCs排放區域布點、整體監控，污染物擴散趨勢推算，VOCs排放源解析等功能。
云平臺應用層
WEB應用實現對組態應用軟件、工具軟件、各類人機界面軟件、WEB發布軟件的集成，從而滿足用戶對系統的需求。
04
功能特點
實時監測：
24小時實時監測個監測點VOC數據，有效實現VOCS污染事件的可防、可控；
海量數據存儲：
可對實時數據進行保存，用戶可以通過對時間類型、站點及查詢時間段等內容信息的設置，直觀展示空氣質量歷史數據：
數據導出：
支持空氣質量歷史數據導出功能并以報表形式展示；
數據分析：
用戶只需通過設置不同點位的分鐘、小時、日等時間類型的時間段，就可實時查看當前/歷史的監測因子曲線圖
實時報警：
對于設定超標限值的參數及時響應，通過短信、微信的方式及時告知用戶；
可視化分析：
管理人員可通過云平臺的監控大屏選項，可遠程對現場實時檢測數據，以及工作人員工作狀態進行統一管理；
Web監控：
管理人員可以在任何平臺通過瀏覽器登陸系統，查看監測現場情況，直接操作現場設備；
設備管理：
此功能可實現監測點位信息的增、改、查、刪等基本操作，更規范的管理各監測設備；
用戶管理：
不同的操作權限，實現了不同級別操作人員對數據訪問范圍和數據讀寫性的嚴格控制，建立統一用戶管理平臺，實現所有用戶的身份管理；
