1.背景概述

什么是惡臭氣體？

一切刺激嗅覺器官引起人們不愉快及損壞生活環境的氣體物質，都稱之為惡臭氣體。惡臭氣體主要由氨、硫化物和甲醇等組成。大致可以分為5類：

含硫化合物，如硫化氫、硫醇類、硫醚類；

含氯化合物，如胺類、酰胺、吲哚類;

鹵素以及衍生物，如綠氣、鹵代烴;

烴類，如烷烴、烯烴、炔烴、芳香烴;

含氧的有機物，如醇、酚、醛酮、有機酸等。

惡臭氣體等級劃分

根據惡臭氣體濃度的不同，我們以嗅闕值為基準，將惡臭氣體分為六級，這樣更有利于企業對惡臭氣體濃度的分析。

如氨濃度為1 ppm定為2.5級，2ppm定為3級，5ppm定為3.5級。各種臭氣的臭氣等級超過2.5一3.5級，即認為大氣受到臭氣污染，需采取防治措施。

惡臭氣體排放標準

2.系統架構

圣凱安惡臭氣體在線監測系統應用物聯網技術，對作業場所內的惡臭氣體進行連續在線監測，采集所需要的數據，并將這些數據實時傳輸給監控終端和顯示終端，使管理人員及來客通過監控終端或其他多媒體顯示屏隨時查看環境數據。

整個系統架構分為四層，既物理環境感知層、實時數據傳輸層、在線監控平臺層和多媒體綜合應用層。

物理環境感知層：客戶可根據現場需要采集控制的環保對象選擇傳感器、氣體檢測儀、氣體報警器、微型空氣監測站等，如：氨氣氣體報警器、智能型氣體傳感器、硫化氫氣體檢測儀、無人機氣體檢測儀等。

實時數據傳輸層：這一層負責把感知層采集到的各個環境數據由各種網絡方式傳遞到云平臺，同時也會根據云平臺的指令傳遞及控制現場設備。

在線監控平臺層：

云平臺層是應用層的基礎，也是環境在線監控物聯網系統與用戶的接口。用戶可根據監控點的數量及設備，靈活配置實時數據監測、實時畫面、統計分析、實時報警、維護提醒等功能。

多媒體綜合應用層：

云平臺層會根據系統的配置將實時數據推送到監控大屏、云服務中心、微信公眾平臺、shoujiAP等，且自動生成的報表可以為后期的建設和改進提供有利的數據。

3.產品推薦

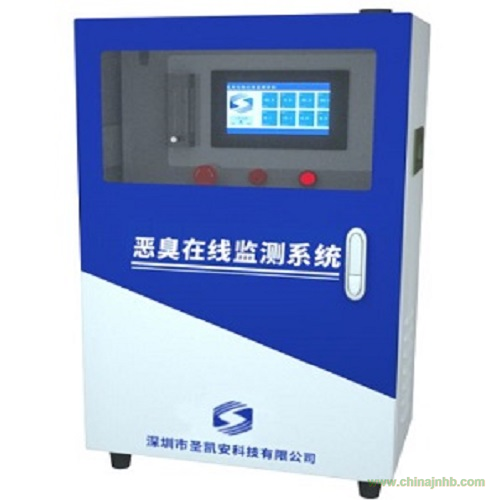

圣凱安惡臭氣體監測儀是一款高端多功能微型氣象站監測儀，內置抽氣泵，采用原裝進口高靈敏度傳感器，測量精-準穩定。

儀器可針對某一氣體單獨檢測也可以針對多種氣體組合檢測，組合類儀器可實現二、三、四、五種不同氣體同時檢測，可選配溫濕度參數同時檢測。

工業級高精觸摸屏，完美顯示當前濃度值、zui大值、zui小值、1分鐘和1小時平均值，并可選取任意時間段時間歷史數據查詢，曲線顯示；內置大容量存儲芯片，可輕松存儲10萬以上數據，并通過專用接口數據導出。

圣凱安zhuanli技術的預標定智能型氣體傳感器，即插即用，方便維保、更換，它可分辨捕捉空氣中PPB級別的目標氣體的分子濃度，并向云平臺進行反饋。

產品設計標準

◆《惡臭污染排放標準》   GB 14554-1993

◆《空氣質量惡臭的測定三點比較式臭袋法》GB/T 14675-1993

◆《空氣質量三甲安的測定氣相色譜法》 GB/T 14676-1993

◆《空氣質量甲苯、二甲苯、苯乙烯的測定氣相色譜法》 GB/T 14677-1993

◆《空氣質量硫化氫、甲硫醇、甲硫醚和二甲二硫的測定氣相色譜法》   GB/T 14678-1993

◆《空氣質量氨的測定次氯酸鈉-水楊酸分光光度法》  GB/T 14679-1993

◆GB50493-2009《石油化工企業可燃氣體和有du氣體檢測報警設計規范》
◆GB 12358-2006《作業場所環境氣體檢測報警儀通用技術要求》

常見惡臭氣體選型

4.軟件系統

 圣凱安惡臭氣體軟件監測系統通過部署實時數據庫產品，實現區域內各類場所及其附屬設施的智能視頻監控、數據實時監測、報警與定位等功能，為企業的安全運行、應急處置提供先進的管理手段。

此外，我們的軟件系統基于云計算服務和大數據平臺技術支撐，面向多樣性海量數據進行整合處理與關聯分析，可以更大化數據信息價值，提高業務決策效率。

系統拓撲

系統部署簡單便捷，用戶只需將環境監測終端和顯示屏聯入區域網絡、有線網絡或者無線網絡，即可開始工作。

圣凱安惡臭氣體在線監測系統將監測數據統一匯集后，再由系統根據用戶配置，發送到指定的多媒體顯示屏幕。

系統功能優勢：

實時監測：可監測多種氣體和因子，實現周邊環境污染實時監測，室內空氣顆粒物和有害氣體實時監測等；

關鍵數據動態展示：可對各監測點實時工藝進行展示，包括設備運行狀態、環境數據、監管參數等；

報警信息推送：可通過短信向管理人員推送監測點設備故障、異常情況等相關報警信息；

地理信息管理：支持地圖比例尺縮放、搜索、定位等功能，適合客戶對每個下屬監控點位進行統一、分組管理，避免雜亂，一目了然；

用戶統一管理：企業端可設置不同的操作權限，實現不同級別操作人員對數據訪問范圍和數據讀寫性的嚴格控制，建立統一用戶管理平臺，實現所有用戶的身份管理；

遠程Web監控：管理人員可以在任何平臺通過瀏覽器登陸系統，查看監測現場情況，直接操作現場設備；

設備統一管理：此功能可實現監測點位信息的增、改、查、刪等基本操作，更規范的管理各監測設備；

視頻監控集成：云平臺可以集成現場監控視頻，對現場環境、重要設備、關鍵生產環節進行遠程視頻監控，實時了解現場發生的情況。
