壓力繼電器HED8OH-20/350K14現貨供應，武漢百士自動化設備有限公司供應產品，德國力士樂REXROTH壓力繼電器，原廠原裝，現貨庫存，價格優惠；

在液壓設備中,以壓力作為控制信號來實現自動化控制的控制方式中,壓力繼電器是重要的元件之一。它是一種將油液的壓力信號中轉換成電信號的電液控制元件(液電轉換開關)。當液壓系統中的油液壓力達到壓力繼電器的調節壓力時,即發出電信號,以控制電磁鐵,電磁離合器,繼電器等電氣元件動作,使油路換向卸壓。執行機構實現順序動作,或關閉電機,使系統停止工作,起安全保護作用等。
壓力繼電器有直動型和先導型;也有帶延時調節和不帶延時調節的; 也有彈簧調節型和開關位置調節型。各種壓力繼電器盡管類型不同,原理只有一個,即靠液體壓力與彈簧力的平衡,使柱塞或杠桿產生一定的位移,將電氣開關接通與斷開。壓力繼電器的任務是把系統某 較穩定的壓力信號反映出去, 以控制其它的順序動作,但它由于自身和外界的原因,有可能發出誤信號,影響液壓系統的工作可靠性和安全性。

液壓傳動技術已經廣泛應用于很多工程技術領域,由于液壓系統所服務的主機的工作循環、動作特點等各不相同,相應的各液壓系統的組成、作用和特點也不盡相同。以下通過對幾個典型液壓系統的分析,進一步熟悉各液壓元件在系統中的作用和各種基本回路的組成,并掌握分析液壓系統的方法和步驟。
閱讀一個較為復雜的液壓系統圖,大致可按以下步驟進行:
(1)了解設備的工藝對液壓系統的動作要求;
(2)初步游覽整個系統, 了解系統中包含有哪些元件,并以各個執行元件為中心,將系統分解為若干子系統。
(3)對每一子系統進行分析,搞清楚其中含有哪些基本回路,然后根據執行元件的動作要求,參照動作循環表讀懂這一子系統。
(4)根據液壓設備中各執行元件間互鎖、同步、防干涉等要求,分析各子系統之間的聯系。
(5)在全面讀懂系統的基礎上,歸納總結整個系統有哪些特點,以加深對系統的理解。

一,組合機床液壓系統
組合機床液壓系統主要由通用滑臺和輔助部分(如定位、夾緊)組成。動力滑臺本身不帶傳動裝置,可根據加工需要安裝不同用途的主軸箱,以完成鉆、擴、鉸、鏜、刮端面、銑削及攻絲等工序。
有液壓夾緊的他驅式動力滑臺的液壓系統原理圖，這個系統采用限壓式變量泵供油，并配有二位二通電磁閥卸荷，變量泵與進油路的調速閥組成容積節流調速回路，用電液換向閥控制液壓系統的主油路換向，用行程閥實現快和工進的速度換接。

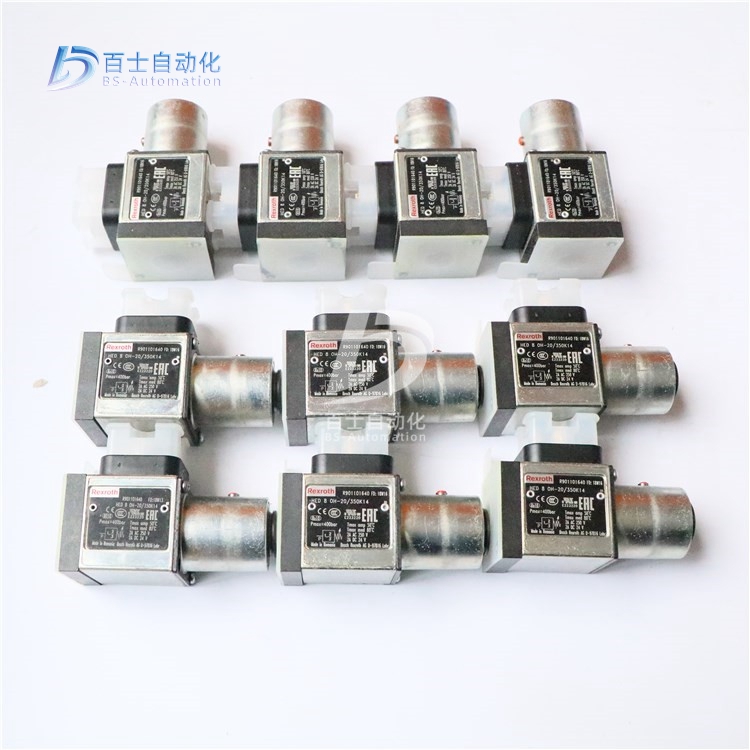

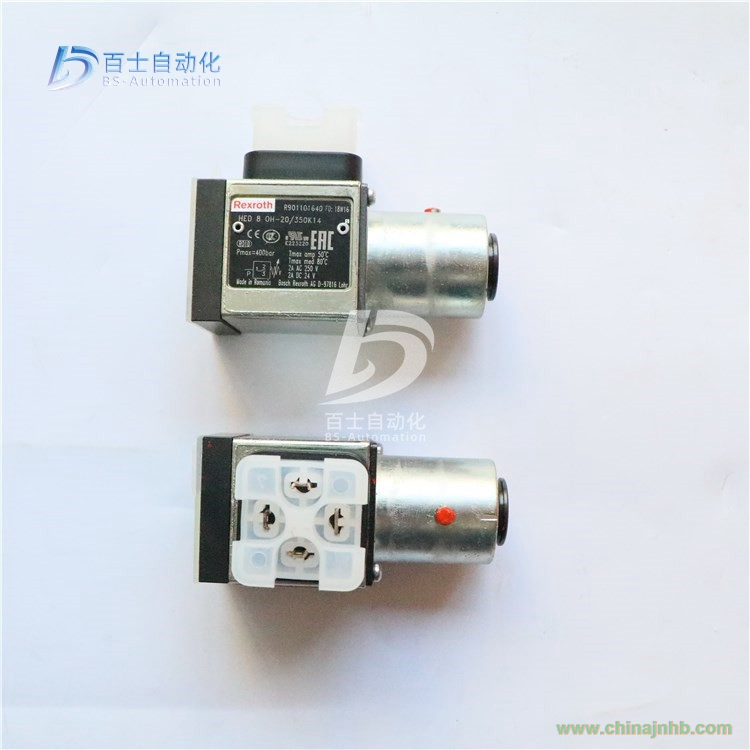

壓力繼電器HED8OH-20/350K14現貨供應

R901101640 HED8OH-20/350K14
R901107313 HED8OH-20/350K14A
R901108236 HED8OH-20/350K14AS
R901109071 HED8OH-20/350K14ASV
R901099816 HED8OH-20/350K14AV
R901106454 HED8OH-20/350K14KS
R901099817 HED8OH-20/350K14KSV
R901107095 HED8OH-20/350K14KW
R901109069 HED8OH-20/350K14KWV
R901102713 HED8OH-20/350K14S
R901109065 HED8OH-20/350K14SV
R901099815 HED8OH-20/350K14V
R901388617 HED8OH-20/350K35
R901417246 HED8OH-20/350K35AS
R901265207 HED8OH-20/350K35S
R901128257 HED8OH-20/50F004K14SV
R901219262 HED8OH-20/50F010K14V
R901102349 HED8OH-20/50K14
R901108007 HED8OH-20/50K14A
R901107086 HED8OH-20/50K14AS
R901109050 HED8OH-20/50K14ASV
R901099798 HED8OH-20/50K14AV
R901102356 HED8OH-20/50K14KS
R901099800 HED8OH-20/50K14KSV
R901107394 HED8OH-20/50K14KW
R901109049 HED8OH-20/50K14KWV
R901102712 HED8OH-20/50K14S
R901215098 HED8OH-20/50K14SV
R901099796 HED8OH-20/50K14V
R901156058 HED8OH-20/50K35KS
R901231720 HED8OH-20/50K35S
R901101658 HED8OH-20/630K14
R901109035 HED8OH-20/630K14AS
R901109039 HED8OH-20/630K14ASV
R901136386 HED8OH-20/630K14KS
R901307873 HED8OH-20/630K14KSV
R901336213 HED8OH-20/630K14KW
R901109029 HED8OH-20/630K14S
R901101649 HED8OH-20/630K14V
R901369355 HED8OH-20=200K14
R901342162 HED8OH-20=50K14
R901232375 HED8OH-20=50K14S
R987140394 HED8OH20/350K14+PISTOKE
R901102747 HED8OP-20/100K14
R901108229 HED8OP-20/100K14A
R901107790 HED8OP-20/100K14AS
R901162988 HED8OP-20/100K14ASV
R901321355 HED8OP-20/100K14AV
R901107997 HED8OP-20/100K14KS
R901107370 HED8OP-20/100K14KW
R901106509 HED8OP-20/100K14S
R901109028 HED8OP-20/100K14SV
R901108265 HED8OP-20/100K14V
R901437159 HED8OP-20/100K35
R901206318 HED8OP-20/100K35KW
R901127492 HED8OP-20/100K35S
R901354506 HED8OP-20/100P020K14S
R901354507 HED8OP-20/100P030K14S
R901109027 HED8OP-20/100P070K14S
R901102721 HED8OP-20/200K14
R901108023 HED8OP-20/200K14A
R901108003 HED8OP-20/200K14AS
R901109024 HED8OP-20/200K14ASV
R901137607 HED8OP-20/200K14AV
R901108258 HED8OP-20/200K14KS
R901108018 HED8OP-20/200K14KW
R901109010 HED8OP-20/200K14KWV
R901107093 HED8OP-20/200K14S
R901109004 HED8OP-20/200K14SV
R901107397 HED8OP-20/200K14V
R901336909 HED8OP-20/200K35S
R901233431 HED8OP-20/200P110K14S
R901108992 HED8OP-20/200P160K14S
R901106453 HED8OP-20/350K14
R901107326 HED8OP-20/350K14A
R901091138 HED8OP-20/350K14AS
R901108531 HED8OP-20/350K14ASV
R901126082 HED8OP-20/350K14AV
R901107914 HED8OP-20/350K14KS
R901107129 HED8OP-20/350K14KW
R901122124 HED8OP-20/350K14KWV
R901102365 HED8OP-20/350K14S
R901107913 HED8OP-20/350K14SV
R901107330 HED8OP-20/350K14V
R901127494 HED8OP-20/350K35S
R901434285 HED8OP-20/350P120K14KS
R901108252 HED8OP-20/350P140K14S
R901456336 HED8OP-20/350P280K14S
R901107083 HED8OP-20/50K14
R901107999 HED8OP-20/50K14A
R901107396 HED8OP-20/50K14AS
R901123736 HED8OP-20/50K14AV
R901108012 HED8OP-20/50K14KS
R901108249 HED8OP-20/50K14KW
R901106504 HED8OP-20/50K14S
R901140517 HED8OP-20/50K14SV
R901108001 HED8OP-20/50K14V
R901131275 HED8OP-20/50K35
R901336910 HED8OP-20/50K35S
R901159161 HED8OP-20/50K35V
R901245432 HED8OP-20/50U025K14AV
R901108147 HED8OP-20/630K14
R901210429 HED8OP-20/630K14A
R901280745 HED8OP-20/630K14AS
R901171255 HED8OP-20/630K14ASV
R901124650 HED8OP-20/630K14KS
R901315271 HED8OP-20/630K14KW
R901106449 HED8OP-20/630K14S
R901108529 HED8OP-20/630K14V
R901437158 HED8OP-20/630K35
液壓系統中的壓力控制閥
在液壓系統中,壓力控制閥可以調定系統主回路或分支回路的壓力.按照功能分類,常用的壓力控制閥有溢流閥,減壓閥,順序閥和壓力繼電器等.這些壓力控制閥結構上相似,但性能有差別,在系統中的作用也不盡相同.搞清它們的區別與聯系,對于學習壓力控制回路以至液壓系統的分析廣片常重要的。
一,溢流閥
功能 溢流閥的功能是通過閥口溢流,使被控系統或回路的壓力保持穩定,實現穩壓,調壓或限壓的作用.
特點 按照結構,溢流閥有直動式和先導式兩種.對于直動式溢流閥,當壓力較高,流量較大時,要求調壓彈簧有很大的剛度,調節性能較差,而滑閥的泄漏也使高壓控制難以實現,故只能用于低壓小流量場合.先導式溢流閥的特點是用先導閥控制主閥,在溢流閥主閥溢流時,溢流閥進口壓力可維持為由先導閥彈簧所調定的定值.先導式溢流閥的另一特點是具有遠程控制口,可很方便地實現系統卸荷或運程調壓。
溢流閥的泄漏油或流經先導閥的油液在返回油祚時有內泄和外泄兩種方式.內泄時泄漏油流經的彈簧腔或先導閥彈簧座通過閥體內的連接通道與出油口和通,而外泄是泄露油或流經先導閥的油液被直接單獨引回油箱。
應用 溢流閥的主要用途:(1)在定量泵的出口并聯溢流閥可調節泵的出口壓力;(2)在變量泵的出口并聯溢流閥可對系統起到過載保護作用;(3)在回油路上摟入直動式溢流閥可使執行元件運動平穩;(4)利用先導式溢流閥的遠程控制口可實現系統卸荷或遠程調壓.總之,在系統中溢流閥可作為溢流閥,安全閥,背壓閥使用,可以調節系統的壓力或使系統卸荷.
二,減壓閥
功能 減壓閥的功能在于使流經減壓閥的油液壓力降低,并使與減壓閥出口連接的回路壓力保持穩定.即減壓閥的出口壓力可維持恒定,不受進口壓力及通過流量的影響。
特點 按照結構減壓閥也有直動式和先導式兩種,分別用于不同場合.
堿壓限的閥心處在原始位置上時,它的閥口是打開的,閥的進,出口溝通.閥心由出口處的壓力控制,出口壓力未達到調定壓力時閥口全開,閥心不動.當出口壓力達到調定壓力時,閥心上移,閥口關小,在調定壓力下達到平衡.當減壓閥的出口處不輸出油液時,它的出口壓力仍能夠基本保持恒定,此時有少量油液經先導閥流回油箱。
減壓閥與溢流閥的主要區別為:(1)減壓閥能保持出口處的壓力基本不變,而溢流閥則保持進口處的壓力基本不變;(2)在不工作時,減壓閥的進出油口互通,溢流閥的進出油口不通;(3)減壓閥要求外泄,其先導閥的彈簧腔需通過泄油口單獨外接油箱,而溢流閥允許內泄,其先導閥彈簧腔通過閥體內的連接通道與出油口相通,不必單獨外接油箱。
應用 減壓閥主要用于降低系統某一支路的油液壓力,在同一系統中得到兩個或多個不同壓力的回路.常用于夾緊支路,潤滑支路或電液動換向閥的控制回路.需要注意的是減壓閥具有壓力損失,當分支油路比主油路的壓力低很多,且流量較大時,可考慮采用高,低壓泵分別供油.
三,順序閥
功能 順序閥的功能在于利用液壓系統中的壓力變化,控制油路通斷來控制多個執行元件的順序動作
特點 按照結構,順序閥也有直動式和先導式兩種.直動式順序閥結構簡單,動作靈敏但調定壓力較低,較高壓力時宜采用先導式順序閥.根據控制壓力來源的不同,順序閥有內控式和外控式之分,請注意兩者圖形符號的區別.內控式順序閥在進油路壓力達到設定壓力之前,閥口一直是關閉的,達到設定壓力后閥口打開,使壓力油進入油路;外控式順序閥閥口的開閉與油路進口壓力無關,僅取決于控制油路壓力的大小。
順序閥與溢流閥的主要區別為:(1)當順序閥的出口與負載油路相通時,泄漏油和先導控制油必須外泄,而溢流閥的出口與回油相通,泄漏油和先導控制油可外泄也可內泄;(2)溢流閥的進口壓力是限定的,即閥的調定壓力,順序閥的進口壓力由負載決定,順序閥開啟后可隨負載增加市進一步升高.
應用 順序閥的主要用途為:(1)控制多個執行元件的順序動作;(2)內控式順序閥可作背壓閥使用;(3)與單向閥并聯組成平衡閥,鎖定執行元件;(4)外控順序閥可用于雙泵供油系統的卸荷.
四,壓力繼電器
壓力繼電器是利用液體壓力信號控制電氣觸點通斷的液壓電氣轉換元件,當油液的壓力達到其設定壓力時,壓力繼電器發出電信號,以控制電氣元件動作,實現執行元件的順序動作或系統的安全保護和動作互鎖。
