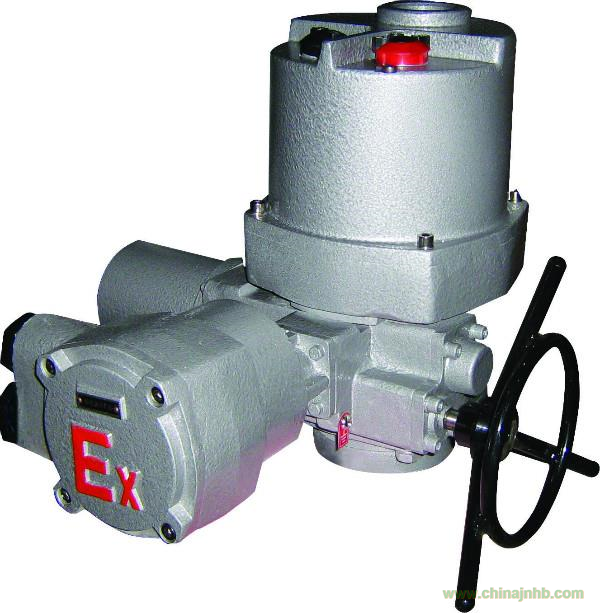

智能型電動頭Q30-1W/T Q40-1B/T
部分回轉閥門電動裝置,簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備,適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
本系列電動裝置可遠距離控制,也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
工作環境和主要技術參數
3.1電源:常規,三相380V(50Hz)
特殊,三相660V、415V(50Hz、60Hz);
單相220V、110V(50Hz、60Hz)
3.2工作環境
3.2.1環境溫度:-20~+60℃(特殊訂貨 -40~+80℃)
3.2.2相對濕度:≤95%(25℃時)
3.2.3防護類型
3.2.3.1戶外型:用于無易燃、易爆和無腐蝕性介質的場所;
3.2.3.2隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的性氣體混合物。
3.2.4防護等級:IP55(特殊訂貨IP65、IP67)
3.2.5工作制:短時10分鐘(特殊訂貨30分鐘)
主要性能參數
基座號
|
型號
|
輸出轉矩(N·m)
|
最大閥桿直徑(mm)
|
手動速比
|
輸出轉速(r/min)
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
電機功率(KW)
|
Q1
|
Q10
|
100
|
28
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
Q20
|
200
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
Q30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
Q1
|
Q40
|
400
|
28
|
88
|
0.09
|
0.18
|
|
|
|
|
Q2
|
Q60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
Q90
|
900
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
Q120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
Q3
|
Q200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
Q250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
Q300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
Q400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
Q500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
|
注:粗線框內為常規供貨
|
外形尺寸及外形
|
|
型號
|
B1
|
B2
|
H1
|
H2
|
L
|
L1
|
ΦD
|
Q1
|
207
|
100
|
227
|
389
|
477
|
260
|
200
|
QB1
|
311
|
100
|
262
|
444
|
527
|
310
|
200
|
Q2
|
252
|
145
|
293
|
455
|
550
|
323
|
375
|
QB2
|
356
|
145
|
336
|
510
|
584
|
363
|
375
|
Q3
|
282
|
180
|
311
|
459
|
662
|
390
|
510
|
QB3
|
386
|
180
|
346
|
495
|
662
|
390
|
510
|
注: QB為隔爆型
H1為戶外型、隔爆型
H2為整體型、整體調節型
|
|
