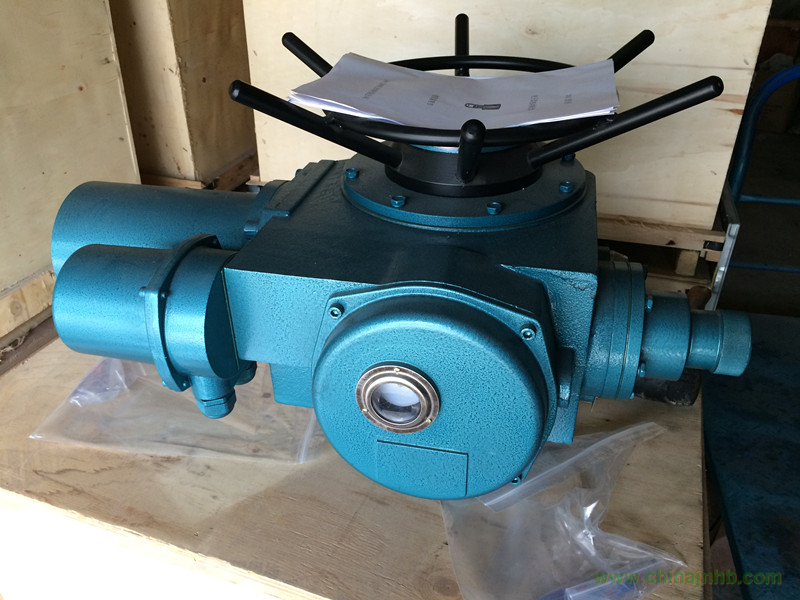

Z20-24W DZW20-18W 執行機構
多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
電動執行機構規格型號及技術參數
|
型號規格
|
公稱轉矩（N·m）
|
公稱推力（KN）
|
zui大閥桿直徑（mm）
|
zui大轉圈數（圈）
|
手動
速比
|
輸出轉速（r/min）
|
電機功率（KW）
|
參考重量（Kg）
|
|
Z5
|
50
|
20
|
28
|
60
|
1:1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1:1
|
24/36
|
0.25/0.37
|
45
|
|
Z15
|
150
|
24/36
|
0.37/0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1:1
|
18/24
|
0.37/0.55
|
55
|
|
Z30
|
300
|
18/24
|
0.55/0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1:1
(20:1)
|
24/36
|
1.1/1.5
|
110
|
|
Z60
|
600
|
24/36
|
1.5/2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1:1
(25:1)
|
24/36
|
2.2/3
|
139
|
|
Z120
|
1200
|
24/36
|
3/4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5:1
|
18/24
|
4/5.5
|
250
|
|
Z250
|
2500
|
18/24
|
5.5/7.5
|
255
|
|
Z350
|
3500
|
700
|
80
|
150
|
20:1
|
18/24
|
7.5/10
|
330
|
|
Z500
|
5000
|
18/24
|
10/15
|
350
|
