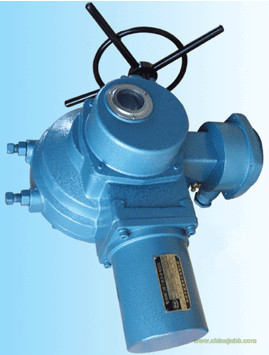

電動執行器DQW-20 控制模塊
部分回轉閥門電動裝置，又叫部分回轉電動執行器，部分回轉電動執行器，部分回轉電動裝置，簡稱Q型電裝，是閥門及其類似設備實現開啟、關閉或調節控制的驅動設備。廣泛應用于電力、冶金、石油、化工、食品、造紙、制藥、水廠和污水處理等行業，適用于蝶閥、球閥、旋塞閥、等作90°回轉的閥門及其類似設備。如果加支架可以作為角行程電動執行器使用，如用于風門，擋板門，煙氣擋板門及其類似設
.工作環境和主要技術參數
3.1電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
3.2工作環境
3.2.1環境溫度：-20~+60℃ （特殊訂貨 -40~+80℃）
3.2.2相對濕度：≤95%（25℃時）
3.2.3防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。
3.2.4防護等級：IP55（特殊訂貨IP65、IP67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
部分回轉電動裝置性能參數
|
基座號
|
型號
|
輸出轉矩（N·m）
|
閥桿直徑（mm）
|
手動速比
|
輸出轉速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
電機功率（KW）
|
|
Q1
|
Q10
|
100
|
28
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
Q20
|
200
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
Q30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
Q2
|
Q60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
Q90
|
900
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
Q120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
Q3
|
Q200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
Q250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
Q300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
Q400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
Q500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
