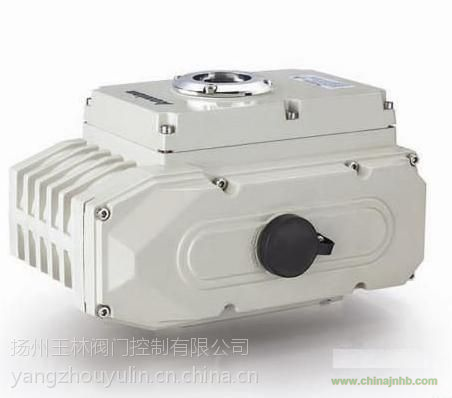

DCL-40E DCL-200E智能電動閥門
額定電壓220V（特殊要求訂貨時可提出），輸出轉矩400NM，輸入輸出信號4~20mA，DCL精小型電動執行機構主要有開關型(標準型)、無源觸點型、開度信號型、智能調節型四大類，電動裝置一般由下列部分組成：
①專用電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。
②減速機構，用以減低電動機的輸出轉速。
③行程控制機構，用以調節和準確控制閥門的啟閉位置。
④轉矩限制機構，用以調節轉矩（或推力）并使之不超過預定值。
⑤手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。
⑥開度指示器，用以顯示閥門在啟閉過程中所處的位置
DCL系列電動執行器主要參數
|
型號DCL性能
|
DCL -05
|
DCL -10
|
DCL -20
|
DCL -40
|
DCL -60
|
DCL -100
|
DCL -200
|
|
輸出力矩
|
50NM
|
100NM
|
200NM
|
400NM
|
600NM
|
1000NM
|
2000N.M
|
|
動作時間
|
15S
|
30S
|
30S
|
30S
|
45S
|
50S
|
100S
|
|
回轉角度
|
0-3600
|
0-3600
|
0-3600
|
0-900
|
0-900
|
0-900
|
0-900
|
|
電機功率
|
15W
|
25W
|
40W
|
60W
|
90W
|
100W
|
100W
|
|
額定電流
|
0.24A
|
0.32A
|
0.48A
|
0.48A
|
0.92A
|
1.0A
|
1.0A
|
|
整機重量
|
2.5kg
|
4.0kg
|
7.0kg
|
7.5kg
|
8.0 kg
|
11.2kg
|
11.8kg
|
|
電 源
|
AC 220V±10% 50HZ/60HZ
|
|
絕緣電阻
|
100MΩ/500VDC
|
|
耐壓等級
|
1500VAC 1分鐘
|
|
防護等級
|
IP68（相當于將產品置于20M深水處無滲漏）
|
|
限位組件
|
電動操作時：全開全閉極限開關。
手動操作時：機械擋塊。
|
|
安裝方位
|
0-90-3600角度安裝
|
|
電氣接口
|
G1/2防水電纜接頭，電源線、信號線各一個
|
|
環境溫度
|
-30℃--60℃
|
