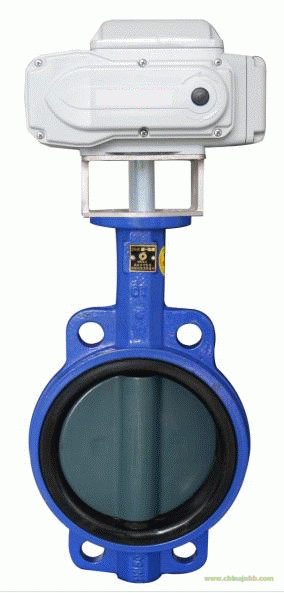

DCL-20 蝶閥電動裝置
DCL電動執行器系列產品主要有開關型(標準型)、無源觸點型、開度信號型三大類，近百種型號，它可與各種球閥、蝶閥等回轉型閥門相匹配；可選用AC110V、220V、380V、DC12V、24V電源；輸入信號有0-10mA、4-20mA或1-5V；輸出力距從6N*M～2000N*M，開閉時間從5～100秒；同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便，數顯閥位、無須維護及使用安全方便等諸多優點。廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
電動執行器:
1.高可靠性、免維護。
2.體積小、重量輕。
3.結構簡單，調節精度高，重復性誤差小。
4.高性價比。
扭矩：20~2000NM（實際輸出扭矩值大于所標稱的扭矩，即：1.3×標稱扭矩）
控制電源：AC220V其他電源等級可與公司約定制作。
動作模式：開關、電阻反饋、電流信號反饋、無源觸點反饋、電子式智能控制
動作角度：0～90°（*大回轉角度可設定為180°）
動作精度：≤0.3%
死區：≤0.2%
連接方式：支架及軸套安裝固定（需保證機械安裝精度，消除傳動間隙）
防護等級：IP65
環境溫度范圍：≤60℃
檢測標準：JB/T8219-1999
適配閥門：球閥、V型調節閥、蝶閥、通風閥門、風門、風機、動態平衡閥、旋塞閥等各種部分回轉閥門以及其他工業領域中的機械定位轉動。
|
電動執行器 標準參數表:
|
|
產品型號
|
輸出力矩
|
動作時間
( 0～90°)
|
*大回轉
角度范圍
|
整機重量
|
電源型式
|
電機功率
|
絕緣
等級
|
|
DCL-05
|
50Nm
|
20/60S
|
0～360°
|
2.8kg
|
DC24V/
AC24V
|
13W/10W
|
E級
|
|
50Nm
|
30S
|
AC110V/AC
220VAC380V
|
10W/
15W/6W
|
|
DCL-10
|
100Nm
|
30/60S
|
0～360°
|
4.6kg
|
DC24V/AC24V
|
25W/25W
|
|
AC110V/AC
220VAC380V
|
25W/25W
/15W
|
|
DCL-20
|
200Nm
|
30/60S
|
0～90°
|
7.6kg
|
DC24V
AC110V/AC
220VAC380V
|
35W/40W/
40W/30W
|
|
DCL-40
|
400Nm
|
30/60S
|
0～90°
|
7.9kg
|
AC110V/AC
220VAC380V
|
70W/90W
/60W/40W
|
|
DCL-50
|
500Nm
|
30/60S
|
0～90°
|
8.2kg
|
AC110V
AC220V
|
90W
|
|
DCL-60
|
600Nm
|
30/60S
|
8.4kg
|
|
DCL-100
|
1000Nm
|
30/60S
|
11.8kg
|
120W/
120W/90W
|
|
DCL-200E
|
2000Nm
|
30/60S
|
12.5kg
|
|
