開關量輸入輸出模塊提供開關量轉485串口功能，可以實現遠程采集數字量信號/開關量信號以及遠程控制開關設備，開關量輸入輸出模塊通過RS-485總線作為數據通信線路，支持多個開關量/數字量模塊在一條RS-485總線內連接，模塊內地址碼可以自行設置，其默認通信波特率為9600bps,其他波特率可定制。
采用Modbus RTU協議格式進行數據交換，能夠輕易的接入基于Modbus RTU協議通信的RS-485總線網絡。

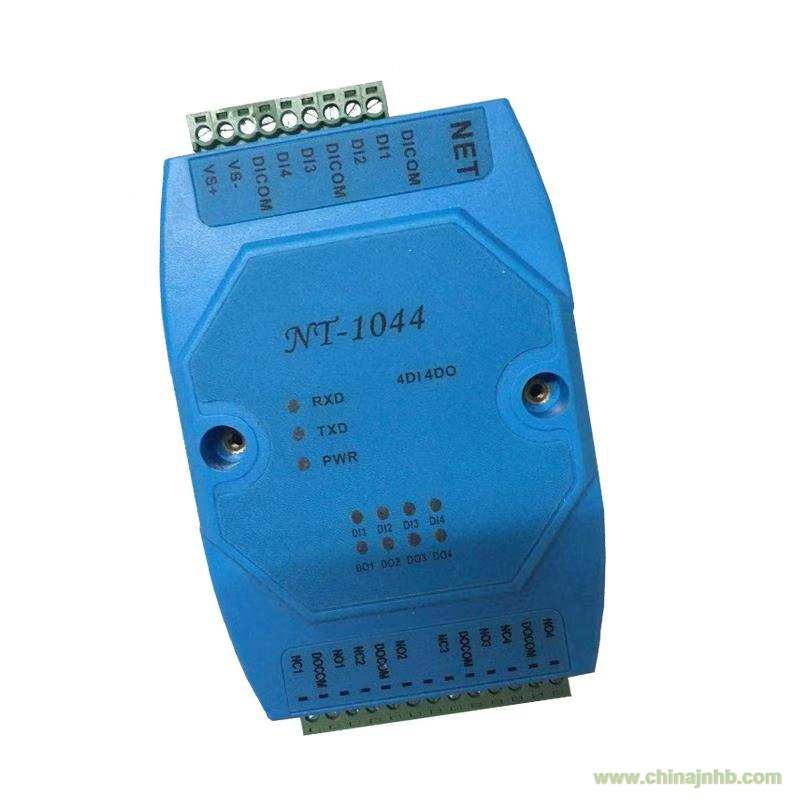

 NS-1044是RS485通信口的4路開關量輸入，4路開關量輸出的開關量信號采集控制模塊，輸出類型是帶有4路繼電器輸出，分別采用4路常開，4路常閉型兩種輸出狀態。采用工業標準MODBUS RTU通訊協議，方便客戶編程與上位機軟件對接
 NS-1044主要由核心處理器、電源電路、隔離開關量輸入電路、隔離開關量輸出電路、隔離 RS485通信電路以及外圍保護電路等組成。
   主核心處理器采用高速32位51處理器，保證高速的開關量狀態查詢速度，并且帶有看門狗電路，在模塊通斷電等異常情況下，自動復位，確保系統的長期穩定運行。輸入和輸出口帶有過壓和過流保護電路，RS485芯片電路采用光耦和電源隔離技術，有效避免了工業現場的電磁場干擾。
   4路隔離的開關量輸入通道，可以實現干接點信號（開關觸點信號，通斷信號）的輸入檢測
   4路隔離的開關量輸出通道，為4路繼電器有源輸出，可以驅動設備的開關動作，若超出繼電器觸點容量的負載，建議外接中間繼電器。
產品特點
  ——4路開關量輸入；
  ——4路開關量輸出，繼電器輸出
  ——輸入與輸出完全隔離；
  ——RS485接口采用光耦合隔離加電源隔離技術；
  ——采用MODBUS RTU通訊協議；
  ——電源采用寬壓供電9-30VDC，并且帶有防反接，過壓過流保護；
  ——具有豐富的指示燈，方便調試組網；
  ——采用DIN導軌安裝，簡單可靠
技術參數
數字量輸入(DI)   4路隔離通道（隔離電壓2500V)
                 輸入類型：開關觸點信號或電平信號
                 高電平（數字1）
                 低電平（數字0）<=1VDC
                 保護：600W防雷，過壓小于60VDC,過流小于100mA
數字量輸出（DO)
                 4路隔離通道（隔離電壓2500V)
                 4路繼電器輸出，常開常閉兩種狀態接入
                 DO觸點容量：2A/30VDC;   1A/125VAC
                 動作時間<10ms
                 釋放時間<10ms
                 繼電器壽命:108
                 電耐久性 ：1.2*105
                 保護：600W防雷，過壓小于60VDC,過流小于500mA
串口保護：
ESD保護    15KV
隔離電壓    2500V
浪涌保護    600W
串口過壓過流    60VDC, 1A
電源參數：24V直流寬壓輸入，有防反接保護
          功耗：2W
          浪涌保護：600W
          電源過壓過流：30V,2A
工作環境    -25°C ~75°C
儲存溫度    -40°C~125°C
相對濕度    5~95%RH，不凝露
安裝方式：導軌安裝
