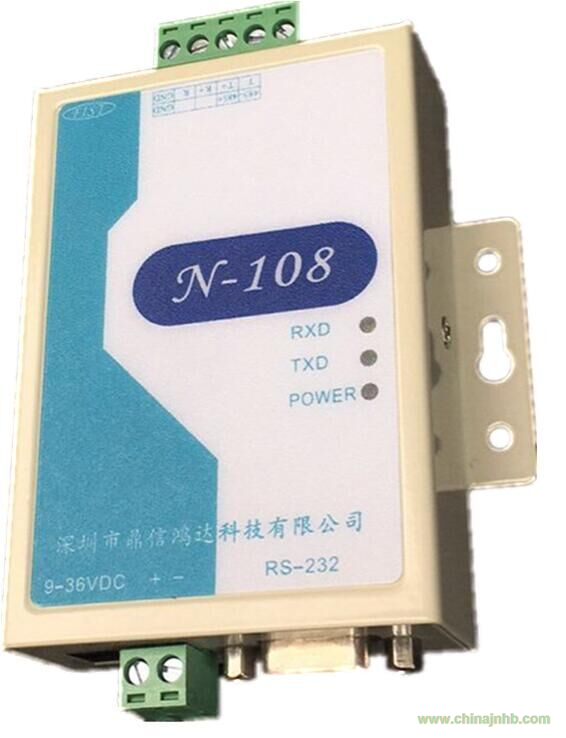

N-108型485轉換器將RS-485/422信號轉換為RS-232串口信號采集至上位機電腦，提供RS232與485或422雙向數據轉換功能，3000V光電隔離芯片和DC/DC電源隔離模塊保證RS-232串口與RS-485/422總線完全隔離，
能夠保證計算機設備的絕對安全。采用硬件采用工業級設計，自動控制數據流向，數據通信零延時。
無需跳線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。
確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。支持RS232信號通過485總線點對點配對使用，實現RS232遠距離傳輸功能，以及串口隔離長距離傳輸功能。
產品特點：
提供RS-232串口與RS-485/422串口的雙向轉換，提供數據雙向通信，RS-485/422串口自動識別，
按照接線方式自動識別為RS-485/422通信模式，無需撥碼開關進行設置。

利用硬件電路自動識別波特率進行相關適應，支持300～115200多種通信速率。

通信線路采用3000V光耦光電隔離實現數據信號隔離，電源線路采用DC/DC實現電源隔離，
使得RS-232串口與RS-485/422串口實現真正的雙端隔離。

RS-485接口可以最大支持128節點負載（依據線路情況，通信速率和負載設備情況有所變化）。

RS-485/422接口自帶600W防雷防浪涌保護功能。
適用于一切所使用的通訊軟件，即插即用
支持所有操作系統。
采用硬件電路設計，支持?jǐn)?shù)據流向自動識別，數據通信零延時。

485轉232轉換器技術參數：
輸入電壓    9～36VDC直流輸入，配220V轉12V電源適配器
輸入電流    300mA
額定功率    小于2W
工作環境
工作溫度    -40℃～85℃
存儲溫度    -40℃～125℃
相對濕度    5％—95％（無凝露）
通信距離
RS-232    小于15米
RS-485/422    小于1200米
接口型式
RS-232    DB9工業接口
RS-485/422    工業接線端子
接口保護
防雷保護    600W防雷保護
光電隔離    3000V高速光耦
靜電保護    15KV防靜電保護
機械結構
外觀尺寸    95mm*65mm*25mm
安裝方式    壁掛式安裝
外殼    金屬外殼，IP30保護等級
接口定義
RS-232    TXD,RXD,GND
RS-485    485+,485-,GND
RS-422    T+,T-,R+,R-,GND
通訊參數
波特率    300～115200bps,通信速率自適應
工作方式    異步通信，支持點對多點通信，支持兩線485半雙工/四線422全雙工
數據流向    數據流向自動控制，
