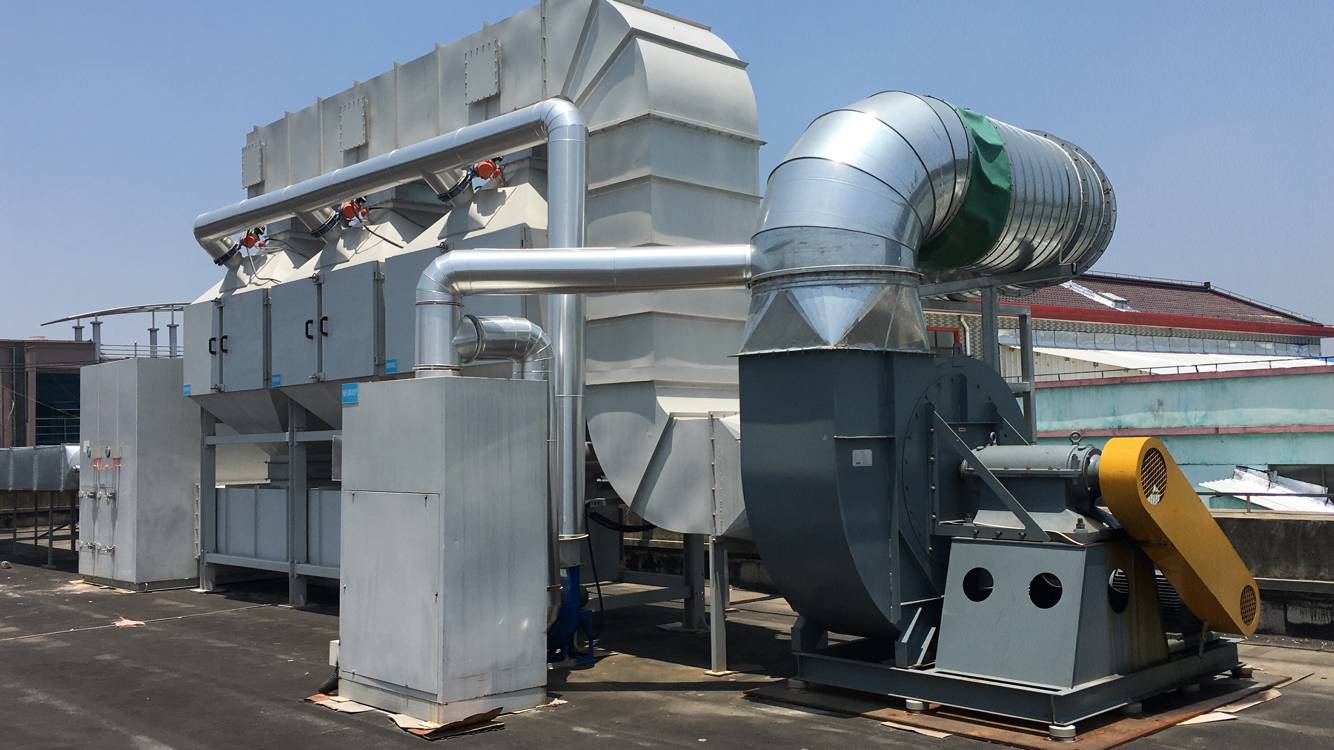

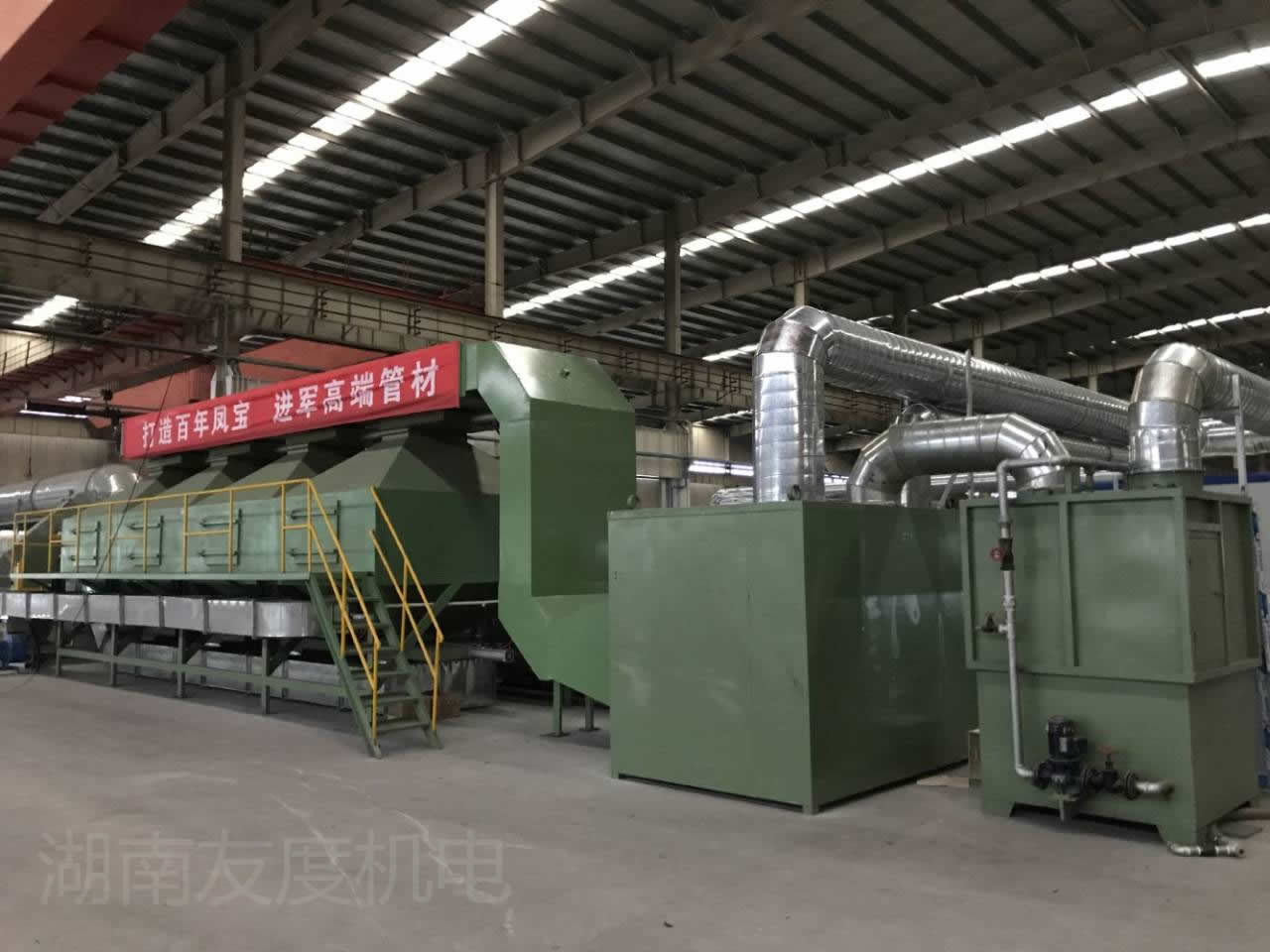

VOCs廢氣凈化燃燒處理設備

設備簡介：

催化凈化裝置主要是利用催化劑來改變反應條件以達到在較低條件下去除有機物的凈化裝置，催化凈化裝置內所發生的氣—固相催化反應的實質是活性氧參與的深度氧化作用。在催化凈化過程中，催化劑用來降低化學反應的活化能，使反應條件更有可利于所能控制的條件。借助催化劑的作用使廢氣在較低在較低的起燃溫度條件下，發生無焰燃燒，并將其氧化分解為無害的CO?和H?O同時放出大量的熱能，從而達到去除廢氣中有害物質的目的。催化凈化裝置在活性炭吸附、沸石濃縮轉輪等方面的應用有著不可替代的作用

一、催化燃燒設備催化原理及裝置組成

1、催化劑定義  催化劑是一種能提高化學反應速率，控制反應方向，在反應前后本身的化學性質不發生改變的物質。

2、催化作用機理  催化作用的機理是一個很復雜的問題，這里僅做簡介。在一個化學反應過程中，催化劑的加入并不能改變原有的化學平衡，所改變的僅是化學反應的速度，而在反應前后，催化劑本身的性質并不發生變化。那么，催化劑是怎樣加速了反應速度呢了既然反應前后催化劑不發生變化，那么催化劑到底參加了反應沒有?實際上，催化劑本身參加了反應，正是由于它的參加，使反應改變了原有的途徑，使反應的活化能降低，從而加速了反應速度。例如反應A+B→C是通過中間活性結合物(AB)過渡而成的，即：

A+B→[AB]→C其反應速度較慢。當加入催化劑K后，反應從一條很容易進行的途徑實現：

A+B+2K→[AK]+[BK]→[CK]+K→C+2K中間不再需要[AB]向C的過渡，從而加快了反應速度，而催化劑并未改變性質。

3、催化燃燒的工藝組成  不同的排放場合和不同的廢氣，有不同的工藝流程。但不論采取哪種工藝流程，都由如下工藝單元組成。

4、廢氣預處理  為了避免催化劑床層的堵塞和催化劑***，廢氣在進入床層之前必須進行預處理，以除去廢氣中的粉塵、液滴及催化劑的毒物。

5、預熱裝置  預熱裝置包括廢氣預熱裝置和催化劑燃燒器預熱裝置。因為催化劑都有一個催化活性溫度，對催化燃燒來說稱催化劑起燃溫度，必須使廢氣和床層的溫度達到起燃溫度才能進行催化燃燒，因此，必須設置預熱裝置。但對于排出的廢氣本身溫度就較高的場合，如漆包線、絕緣材料、烤漆等烘干排氣，溫度可達300℃以上，則不必設置預熱裝置。

6、預熱裝置加熱后的熱氣可采用換熱器和床層內布管的方式。預熱器的熱源可采用煙道氣或電加熱，目前采用電加熱較多。當催化反應開始后，可盡量以回收的反應熱來預熱廢氣。在反應熱較大的場合，還應設置廢熱回收裝置，以節約能源。

7、預熱廢氣的熱源溫度一般都超過催化劑的活性溫度。為保護催化劑，加熱裝置應與催化燃燒裝置保持一定距離，這樣還能使廢氣溫度分布均勻。

從需要預熱這一點出發，催化燃燒法最適用于連續排氣的凈化，若間歇排氣，不僅每次預熱需要耗能，反應熱也無法回收利用，會造成很大的能源浪費，在設計和選擇時應注意這一點。

8、催化燃燒裝置  一般采用固定床催化反應器。反應器的設計按規范進行，應便于操作，維修方便，便于裝卸催化劑。

在有機物廢氣的催化燃燒中，所要處理的有機物廢氣在高溫下與空氣混合易引起爆炸，安全問題十分重要。因而，一方面必須控制有機物與空氣的混合比，使之在爆炸下限；另一方面，催化燃燒系統應設監測報警裝置和有防爆措施。

 二、催化燃燒流程

催化燃燒設備中,催化劑的作用是: 提高反應速率;降低反應溫度;減少反應器的體積。目前用于催化燃燒的催化劑除鉑、鈀類***外,非金屬催化劑的研制與應用也日益廣泛。對于碳氫化合物和***,催化劑的活性順序為：

Pd > Pt > CO3O4 > PdO > CrO3 > Mn2O3 > CuO > CeO2 > Fe2O3 > V2O5 > NiO > Mo2O3 > TiO2

在催化劑的性能指標中,空間速度Vs表示催化裝置處理廢氣的能力。

 三、應用

催化燃燒幾乎可以處理所有的烴類有機廢氣及惡臭氣體，即它適用于濃度范圍廣、成分復雜的各種有機廢氣處理。對于有機化工、涂料、絕緣材料等行業排放的低濃度、多成分，又沒有回收價值的廢氣，采用催化燃燒法的處理效果更好。

四、注意事項

1、有機廢氣的濃度必須控制在相應有機物***極限的25%以下,當有機廢氣濃度有可能超過此值時,應安裝野風閥將其沖淡到安全值。因此在設計中應采用靈敏可靠的溫度、濃度測定裝置,以隨時進行人工或自動調節。

2、 為防止有機廢氣在催化劑床層上燃燒時的火焰蔓延,應在有機廢氣進入凈化裝置前安裝阻火器。目前較多采用干式阻火器,阻火

材料通常為玻璃球、礫石、多孔金屬板、金屬絲網等。

3、催化燃燒設備凈化裝置點火前,必須用空氣將風道、燃燒室等吹掃干凈,以消除可能聚集在這些部位的可燃氣體,防止點火時發生起火或爆炸。

4、設備中可能積存有油污、凝液等可燃物質,它們在設備開始運行加熱時會汽化成為可燃、可爆的氣體,從而有可能導致爆炸。因此在點火前應將這些物質清除干凈。

5、點火時應以火等氣,不能以氣等火。

適用行業：

1.適用于中高溫、中等濃度的有機混合廢氣

2.適用于噴漆車間的廢氣處理（不含鹵素、重金屬類）

3.適用于電子產品制造及集成電路的廢氣處理

4.適用于電線、電纜、噴漆線、電機、化工、儀表、自行車、家電等行業的廢氣處理

真材實料：

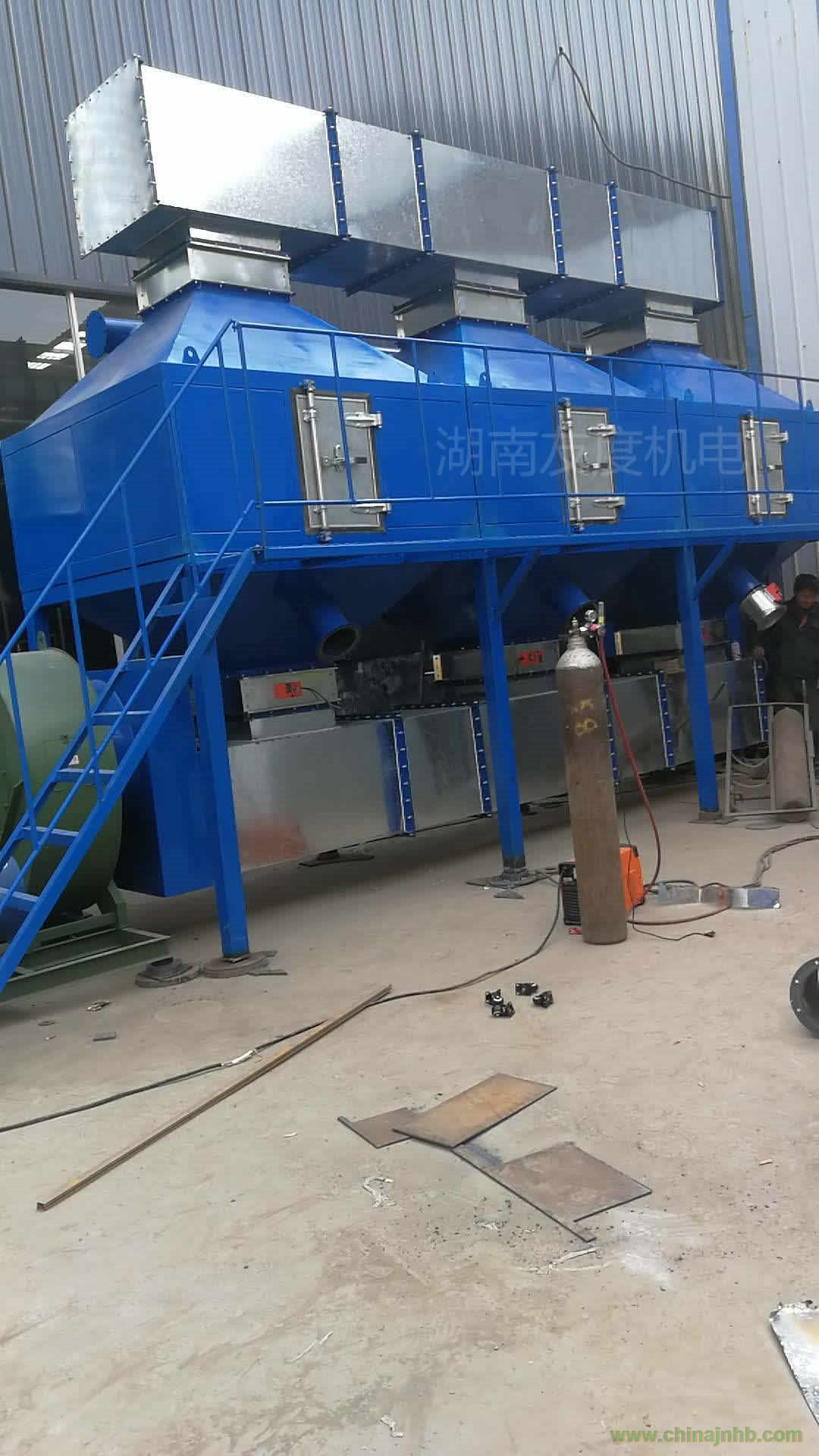

1、吸附箱體外殼采用Q235?t=3mm鋼板制成，外部連續焊接，無氣泡、夾渣等現象，整體美觀；

2、內部循環管道采用t=3mm鍍鋅鋼板制作，折邊卡口連接，整體美觀，密封性能好，法蘭采用螺栓連接；

3、廢氣收集管道采用t=3mm鍍鋅鋼板制作，折邊卡口連接，整體美觀，密封性能好，法蘭采用螺栓連接（貴方風機出口至我公司處理設備之間）；
