SCR爐外脫工藝

選擇性催化還原法（SCR），是一種以NH3作為還原劑將煙道中的NOx分解成無害的N2和H2O的干法脫硝方法。氨（NH3）是通過氨噴射器注入到煙道與煙氣混合的，然后進入反應器，通過催化劑層，與NOx發生反應。SCR系統安裝在鍋爐省煤器后空預器前，通過上述化學反應減少煙氣中的NOx的濃度，主要包括以下系統：

1、還原劑制備系統：

還原劑采用尿素制氨。溶解罐中將固體尿素溶解配制成濃度50%的尿素溶液，儲存在尿素溶液儲罐內，儲罐內的尿素溶液經過循環泵輸送到尿素溶液計量和分配裝置。

2、尿素溶液計量和分配裝置：

該裝置布置在熱解爐旁，能對尿素溶液輸送系統供來的還原劑精確計量，并分配控制輸送到每一個絕熱分解室的每一個噴射器的尿素流量及霧化空氣的壓力和流量。

3、尿素熱解系統

熱解室將利用空預器提供的熱一次風，通過電加熱裝置作為熱源，來完全分解要傳送到氨噴射系統的尿素。熱解室是一個反應器，在所要求的溫度下，熱解室提供了足夠的停留時間以確保尿素到氨的100% 轉化率。

4、熱風系統：

尿素熱解用熱風采用鍋爐空預器后一次熱風，壓力10kPa，溫度300℃。用量6020-6665Nm3/h。

5、壓縮空氣系統：

尿素熱解系統用壓縮空氣用于熱解爐尿素噴槍的霧化及密封。正常運行條件下霧化用氣量為144Nm3/h，壓力要求噴槍入口處為5bar。吹掃氣只在噴槍抽出檢修時使用。

6、除鹽水系統：

除鹽水管道用于尿素溶液噴槍反沖洗使用。間斷運行，運行時用量約為0.9m3/h。

7、氨噴射系統：

氨噴射系統包括注氨分流調整系統、氨氣流量控制模塊和氨噴射格柵。氨噴射格柵位于SCR反應器前端，使氨氣均勻分布于煙氣中，利于NH3和NOx充分接觸，提高脫硝效率。

8、SCR反應器：

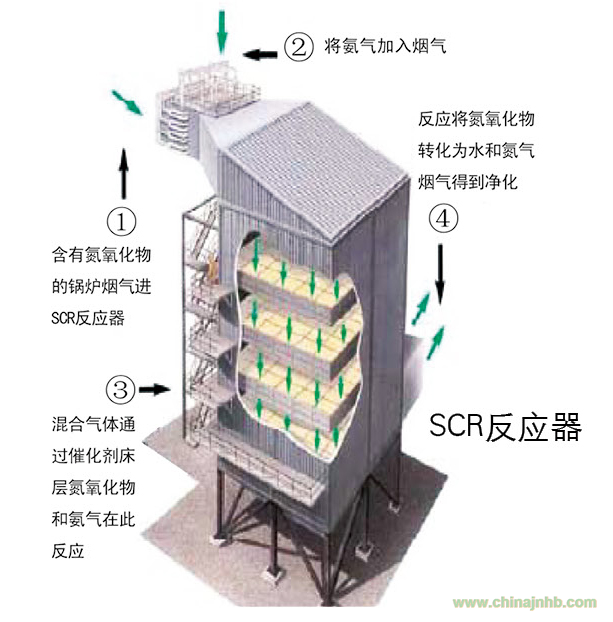

SCR反應器本體采用兩層固定床設計，均安裝催化劑，其中煙氣豎直向下流動，反應器入口設氣流均布裝置。為防止未處理過的煙氣泄露，在催化劑模塊間及模塊與SCR反應器殼間有密封設計。

9、吹灰系統：

使用聲波吹灰器來清除SCR反應器催化劑表面的積灰。每一層催化劑有3支吹灰器。反應器A和B總共有12支吹灰器。
