一、產品介紹
導電與防靜電材料體積電阻測試儀在測量導電材料電阻率若采用三電極或二電極測量時會因為電極與被測量材料表面電阻而影響測量準確性，本裝置采用四電極(四點探針或四探針)法測量導電和防靜電材料體積電阻率，可以克服表面接觸電阻造成的誤差影響。其測量準確度不會像采用三電極或二電極測量因表面接觸電阻而增大測量誤差，特別是在測量導電材料時，這種影響更明顯，所以采用四電極測量時準確度很高，EST991導電和防靜電材料體積電阻率測量裝置，配合*輸入電阻高達1014Ω的EST103（FS3)靜電計和測量超微弱電流(飛安10-15A)的HEST122皮安電流表，采用標準的四電極，可以測量測量20個數量級范圍的電阻率，其測量范圍：10-9Ω.m～1011Ω.m (世界上超寬測量范圍，達20個數量級）,幾乎可以測量從金屬導體到所有靜電導電材料、靜電屏蔽材料及靜電消電等各種材料導電、防靜電塑料、橡膠體積電阻率。
二、產品優勢
導電與防靜電材料體積電阻測試儀將半導電材料檢測穩定性做到*致，偏差1/60，抗干擾性能提高300倍。
1、升級了的2kV浮動電路
新的HC浮動電路與三軸連接器組合使用可有效增強對電源干擾或外來干擾的穩定性(重復精度)大幅提升。普通的使用環境的偏差為0.007%(代表值)與以往機型相比減少至1/60，更值得一提的是在摻雜50V突發干擾的條件下減少至1/300。
1、升級了的2kV浮動電路
新的HC浮動電路與三軸連接器組合使用可有效增強對電源干擾或外來干擾的穩定性(重復精度)大幅提升。普通的使用環境的偏差為0.007%(代表值)與以往機型相比減少至1/60，更值得一提的是在摻雜50V突發干擾的條件下減少至1/300。
2、16mm 大口徑三軸連接器
電流輸入端口全新采用大口徑三軸連接器，是將內部屏蔽連接至 GUARD(COM)線，外部屏蔽連接至 GROUND的 3 層同軸設計。
兼顧抗干擾的穩定性和高壓檢查時的安全性。

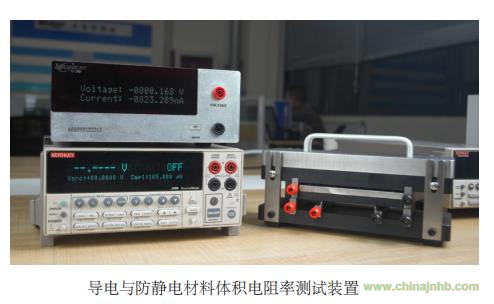

三、設備連接：
四、適用標準
GB 1410
《固體絕緣材料體積電阻率和表面電阻率試驗方法》
GB/T 11210-2014
《硫化橡膠抗靜電和導電制品電阻的測定》
ISO1853-2011
《導電和防靜電橡膠-電阻率測量》
GB/T2439-2001
《導電和抗靜電橡膠電阻率（系數）的測定方法》
GB/T15662-1995
《導電、防靜電塑料體積電阻率測試方法》
ASTM D991
《橡膠特性---導電材料及防靜電產品的體積電阻的標準測試方法》
GB/T 15738-2008
《導電和抗靜電纖維曾強塑料電阻率試驗方法》
GB/T 3048.3-2007
《電線電纜電性能試驗方法第03部分：半導電橡塑材料體積電阻率試驗》
ISO3915
《導電塑料體積電阻率測試方法》
交通行業標準JT230－95
《汽車導靜電橡膠拖地帶》
以及美國ASTM D991標準
《橡膠特性---導電材料及防靜電產品的體積電阻的標準測試方法》
五、一般參數
1、基本參數
|
使用場所
|
室內使用，污染度2，海拔高度到2000m
|
|
使用溫濕度范圍
|
0℃~40℃、 80% rh 以下，未結露
|
|
保存溫濕度范圍
|
-10℃~50℃、 80% rh 以下，未結露
|
|
電源/最大額定功率
|
AC100 V~240 V (50 Hz/60 Hz)/45 VA
|
|
耐壓
|
AC 4,000 V, 感應電流10 mA
[全部電源端子] － [ 保護接地，接口，測量端子 ] 之間
|
|
適用標準
|
EMC：EN61326
安全性：EN61010
|
|
體積及重量
|
330W×80H×450D mm, 5.9 kg
|
|
附件
|
電源線×1，使用說明書×1，CD-R(通訊指令使用說明書、USB驅動)
EXT I/O用公頭連接器×1
SM7110/SM7120：短路插頭×1
SM7420：香蕉頭-香蕉頭連接線(150mm)×1
|
精度參數（精度保證期1年，調整后精度保證期1年）
2、技術參數
（1）測量范圍：10-9Ω.m ～1011Ω.m （*另配測試三電極和電源，可以測量體積電阻率達1019Ω.m）
（2）準確度：1%
（3）靜電電壓：100mV～±200V，輸入電阻≥1014Ω(100TΩ)，0.5%
（4）電流：1×10-15A (飛安fA), 0.5%
（5）電壓源：0-100V
（6）測試屏蔽箱（內含國家標準四電極）
(注：不同的標準有不同的電極,如果要美國ASTM電極，請訂貨時請說明)。
（7）絕緣板： ≥100TΩ.m (1014Ω.m)
