產品簡介

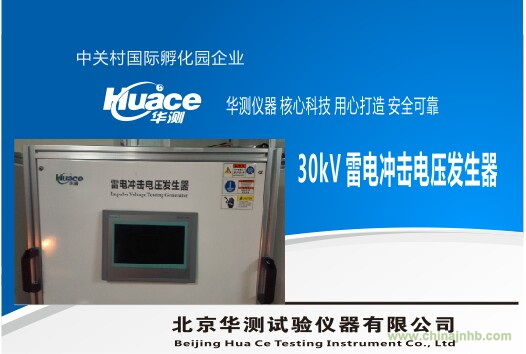

高壓脈沖發生器HC-255、 HC -256G、 HC -258、ISG-20等系列產品可產生多個IEC、GB標準的，該產品廣泛用于電表、家用電器、低壓電器機電及元器件插座連接器電纜等產品絕緣性能試驗。滿足
規格
高壓脈沖發生器HC-255、HC-256G、HC-258、ISG-20等系列產品可產生多個IEC、GB標準的，該產品廣泛用于電表、家用電器、低壓電器機電及元器件插座連接器電纜等產品絕緣性能試驗。滿足GB 7251.1、GB/T14048.1、GB/T16916.1、GB/T14598.3、GB/T17627.1、IEC61181、IEC255-5、IEC60060、IEC384-14、IEC664驗證絕緣耐沖擊電壓性能。
標準
GB 7251.1、GB/T14048.1、GB/T16916.1、GB/T14598.3、GB/T17627.1、IEC61181、IEC255-5、IEC60060、IEC384-14、IEC664
優點
1.采用PLC可編程控制器和單片機技術，智能自動控制和測量；配合TEST3000數字化測量采集系統，實現遠程計算機智能控制，測量和管理（如波形的保存，報告的生成等）。
2.極性自動切換，具有控制，測量、保護、連鎖、告警、自動提示功能
3.控制操作臺與控制采用光纖連接，使得控制器與沖擊發生器隔離，從根本上解決高壓實驗的電位抬高對測控系統的影響。
4.操作界面采用液晶觸摸屏，可靈活編程并進行控制軟件升級
5.恒流充電和PID調節，使充電平穩，精確，輸出穩定
參數
|
項目
|
HC-255G
|
HC-256G
|
HC-258
|
HC-20
|
|
輸出波形
|
1.2μs±30% 50μs±20%
|
|
電壓范圍
|
0.25~10kV(20kv/30kv/50kv/100kv)
|
|
電壓極性
|
正/負
|
|
發生器內阻
|
500Ω±10%
|
100Ω/500Ω±10%
|
15Ω(40Ω)±10%
|
200Ω/500Ω±10%
|
|
操作方式
|
手動/自動
|
|
試驗次數
|
1~999
|
|
間隔時間
|
1~999s
|
|
工作電源
|
AC220V 50Hz
|
|
環境溫度
|
10°C~40°C , 35%~80%RH（無凝霜）
|
|
內包裝尺寸
|
476×556×245mm
|
|
重量
|
約34kg
|
