產品簡介

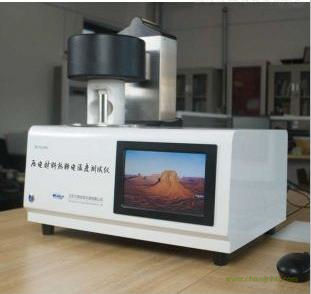

    HCYD-800壓電陶瓷熱釋電系數測試儀可測量壓電陶瓷的介電常數、居里溫度、熱釋電系數、縱向壓電應變常數d33、機電耦合系數等參數,它是目前國內功能*大的壓電材料測試裝置。

壓電陶瓷：

    壓電陶瓷是一類具有壓電特性的電子陶瓷材料。與典型的不包含鐵電成分的壓電石英晶體的主要區別是： 構成其主要成分的晶相都是具有鐵電性的晶粒。 由于陶瓷是晶粒隨機取向的多晶聚集體，因此其中各個鐵電晶粒的自發極化矢量也是混亂取向的.。為了使陶瓷能表現出宏觀的壓電特性，就必須在壓電陶瓷燒成并于端面被復電極之后，將其置于強直流電場下進行極化處理，以使原來混亂取向的各自發極化矢量沿電場方向擇優取向。經過極化處理后的壓電陶瓷，在電場取消之后，會保留一定的宏觀剩余極化強度，從而使陶瓷具有了一定的壓電性質。

熱釋電系數測試原理：

    采用電荷積分法測量壓電陶瓷材料的熱釋電系數。該方法通過測量在電容器上積累的熱釋電電荷，測定剩余極化隨溫度的變化情況。

熱釋電系數測試原理圖:

1、冰點   2、熱電偶     3、屏蔽溫度室   4、試樣    5、絕緣保溫層

6、積分電容  7、靜電計    8、函數分析儀   9、絕緣油   10、加熱器

參考標準
GB3389.4-82

《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995

《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB3389.4-1982

《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986

《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986

《壓電陶瓷材料性能測試方法 熱釋電系數的測試》

參數規格

測量溫度：室溫~650℃；

控溫精度：±1℃，測溫精度：±0.1℃；

升溫斜率：1-5℃/min（可控）；

降溫斜率：1-5℃/min（可控）；

縱向壓電系數d33測試范圍：

高范圍：10 to 4000pC/N，

               精度±2%±1pC/N，負載1.0uF；

低范圍：1 to 100pC/N，
